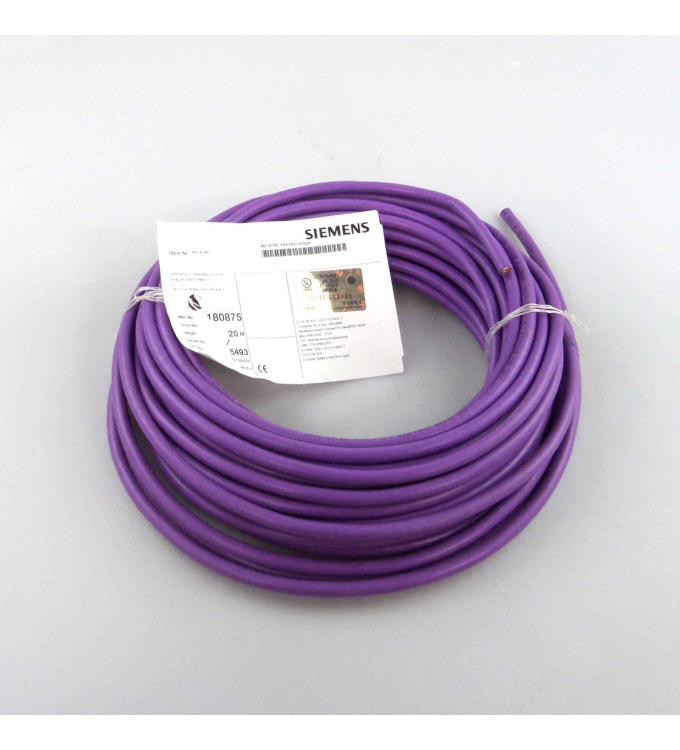

Кабель Siemens 6XV1830-0EN20 — кабель для промышленной сети длиной 20 м с заводской маркировкой 02 YSY (ST) CY 1... VI KF 40 FR. Длина у позиции фиксированная, поэтому трассу между устройствами нужно проектировать с учётом этих 20 м: ни удлинить, ни подрезать под место без последствий для линии не получится.
Электрические данные приведены для нескольких частот, и это основа для расчёта линии. Затухание не превышает 0,0025 дБ/м на частоте 9,6 кГц, 0,004 дБ/м на 38,4 кГц, 0,022 дБ/м на 4 МГц и 0,042 дБ/м на 16 МГц. Волновое сопротивление составляет 270 Ом на 9,6 кГц, 185 Ом на 38,4 кГц и 150 Ом в диапазоне 3–20 МГц, допуск по волновому сопротивлению на всех трёх участках — 10 %. Удельная ёмкость при 1 кГц равна 28,5 пФ/м.
Помехозащищённость обеспечивает экран: кашированная алюминиевая фольга, наложенная внахлёст, поверх которой идёт оплётка из медной проволоки с оловянным покрытием. Удельное сопротивление экрана не более 9,5 Ом/км. Для эксплуатации, хранения и транспортировки указан один и тот же диапазон температур от −40 до +75 °C, так что кабель допустимо прокладывать и в неотапливаемых помещениях в пределах этого диапазона.
В характеристиках не приведены число жил, сечение, тип оболочки и разъёмы на концах. Эти сведения специалисты компании уточняют по документации производителя до заказа, чтобы кабель подошёл к оборудованию, с которым его будут соединять. Позиция не рассчитана на температуры за пределами −40…+75 °C.
Основные характеристики
Длина 20 м, волновое сопротивление 150 Ом в диапазоне 3–20 МГц, удельная ёмкость 28,5 пФ/м, рабочая температура от −40 до +75 °C. Экран — алюминиевая фольга и медная оплётка с лужением.
Где применяется
- Линии связи автоматики: соединение устройств промышленной сети на участках, где подходит длина 20 м.
- Шкафы управления и кабельные трассы: прокладка между шкафами и полевыми устройствами с двойным экраном против наводок.
- Неотапливаемые помещения: монтаж там, где температура остаётся в пределах от −40 до +75 °C.
- Замена повреждённого участка: восстановление линии кабелем с теми же частотными параметрами.
