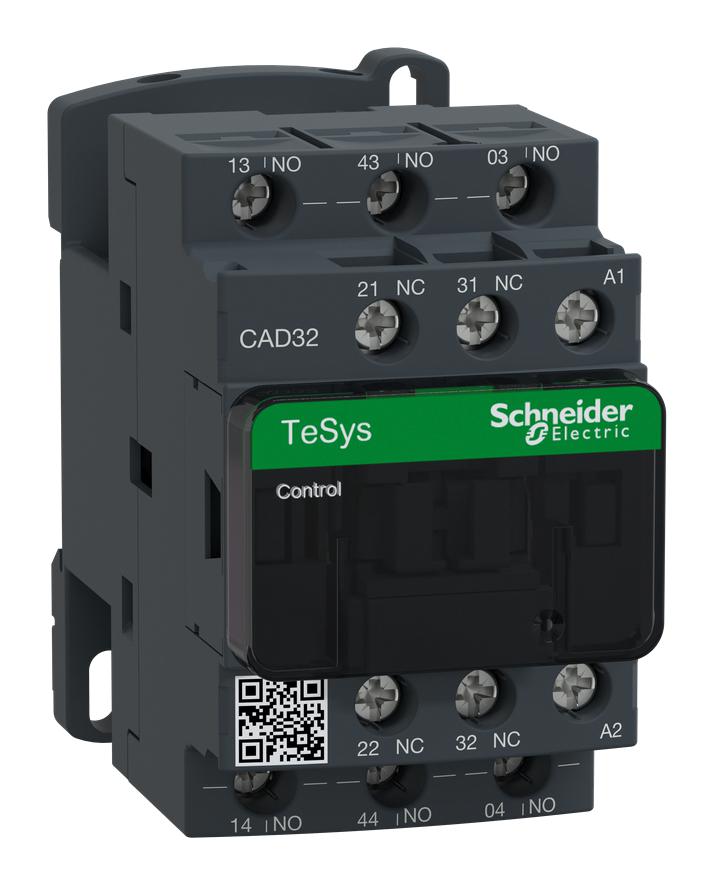

Реле Schneider Electric CAD-32P7 — промежуточное реле с пятью контактами: три нормально разомкнутых и два нормально замкнутых (3НО+2НЗ). Катушка рассчитана на переменное напряжение: 220–230 В при частоте 50 Гц и 220 В при 60 Гц. Реле подключается к цепи управления переменного тока напрямую, без дополнительных преобразователей.
Вспомогательные цепи подключаются винтовыми зажимами. Номинальный рабочий ток контактов при 400 В составляет 10 А, коммутируемое напряжение указано 230 В, род тока — переменный. Эти значения задают границу применения: реле размножает управляющий сигнал и переключает цепи блокировки, сигнализации и катушек других аппаратов, но не рассчитано на прямое включение мощных нагрузок.
Отличительная черта этого артикула — сочетание контактной группы и катушки. Набор 3НО+2НЗ даёт сразу и замыкающие, и размыкающие контакты, поэтому одним аппаратом можно включить одни цепи и отключить другие по одному сигналу. Катушка на 230 В переменного тока позволяет применять реле там, где цепь управления уже питается от сети 220 В.
Из ограничений: в данных указан только переменный ток катушки. Для цепей управления постоянного тока потребуется исполнение с другой катушкой.
Основные характеристики
Контакты 3НО+2НЗ, катушка 220–230 В переменного тока при 50 Гц и 220 В при 60 Гц, рабочий ток контактов 10 А, подключение винтовыми зажимами.
Где применяется
- Размножение сигнала: один управляющий сигнал передаётся на несколько цепей через три замыкающих и два размыкающих контакта.
- Блокировки: размыкающие контакты используют для взаимной блокировки пускателей и цепей управления.
- Сигнализация: контакты коммутируют лампы и входы контроллеров в пределах 10 А.
- Шкафы управления переменного тока: катушка 220–230 В подключается к имеющейся цепи управления без блока питания.
