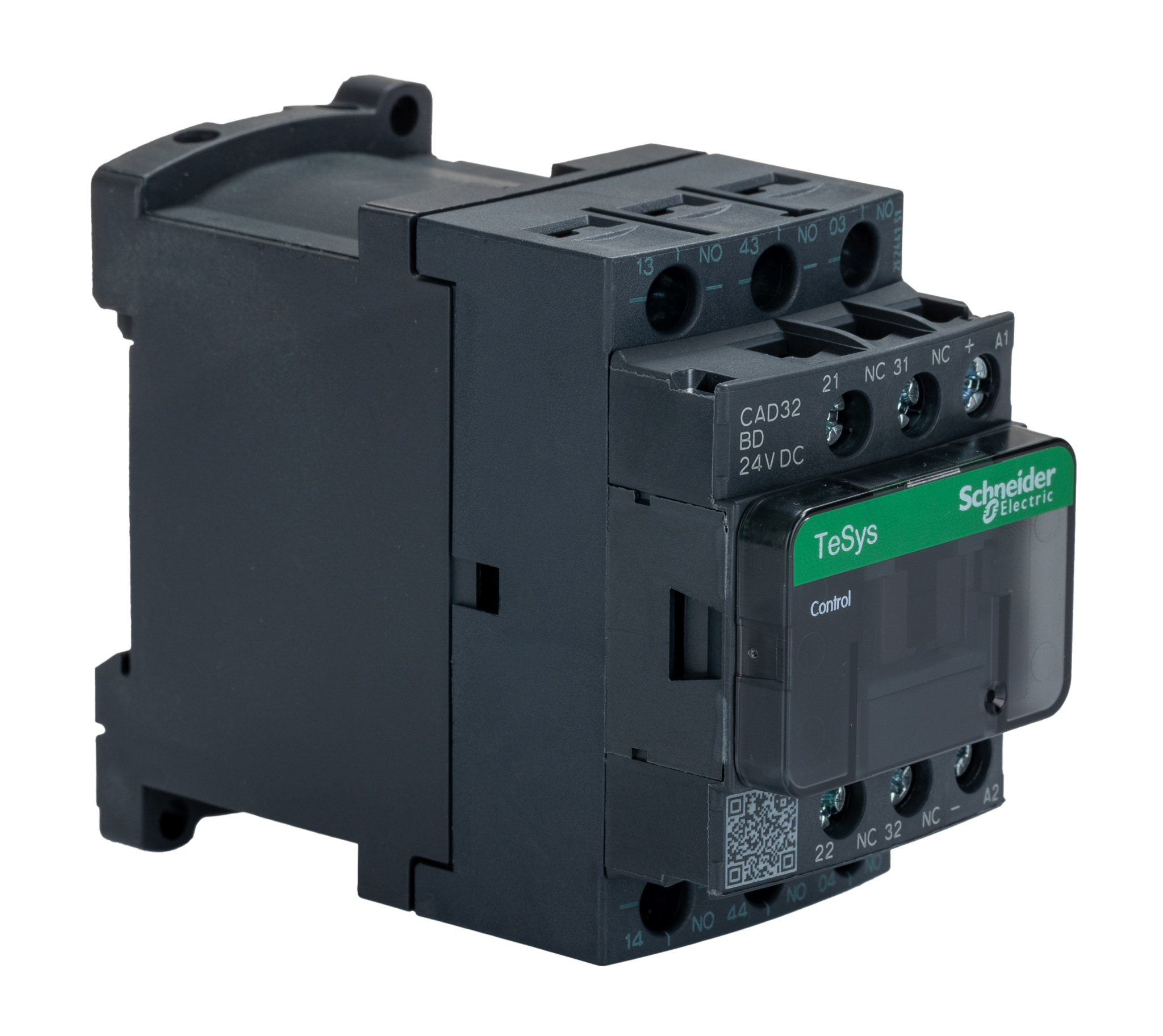

Реле общий Schneider Electric CAD-32BD (заводское наименование SE-CAD32BD, промежуточное реле серии TeSys) — это вспомогательный контактор для цепей управления. Он принимает сигнал на катушку и передаёт его на пять контактов: три замыкающих и два размыкающих. Так один управляющий сигнал можно разнести на несколько независимых цепей: пуск, блокировку, сигнализацию, обратную связь для контроллера.
Исполнение CAD-32BD рассчитано на управление постоянным током напряжением 24 В. Это типовое напряжение цепей управления в шкафах с программируемыми контроллерами и блоками питания 24 В. Питание катушки от сети переменного тока для этой модели не предусмотрено, в данных производителя напряжение управления переменного тока указано нулевым. Если в шкафу цепь управления переменная, нужна другая модификация линейки.
Контакты рассчитаны на рабочий ток 10 А при напряжении 400 В. Комбинация 3НО+2НЗ позволяет использовать реле там, где одним замыкающим контактом не обойтись: например, замкнуть три цепи и одновременно разомкнуть две. Прибор не заменяет силовой контактор и не предназначен для прямого пуска мощных двигателей, его задача — коммутация вспомогательных нагрузок и сигналов.
Подключение выполняется под винт, как для катушки, так и для контактов. Такое соединение привычно монтажникам, не требует специальных наконечников и допускает повторную протяжку при обслуживании. Реле поставляется поштучно.
Основные характеристики
- Обозначение: CAD-32BD
- Количество контактов: 3 замыкающих и 2 размыкающих
- Род тока цепи управления: постоянный
- Напряжение управления: 24 В
- Коммутируемый ток: 10 А
- Номинальный рабочий ток при 400 В: 10 А
- Подключение вспомогательных цепей: винтовое соединение
- Единица измерения: штука
Где применяется
- Шкафы автоматики с контроллерами: размножение дискретных выходов контроллера на несколько цепей и согласование уровней сигналов.
- Цепи блокировок: реализация взаимных запретов пуска с помощью размыкающих контактов.
- Сигнализация и индикация: коммутация ламп, звуковых оповещателей и входов систем диспетчеризации.
- Управление пускателями и контакторами: подача сигнала на катушки силовой аппаратуры с гальваническим разделением цепей.
