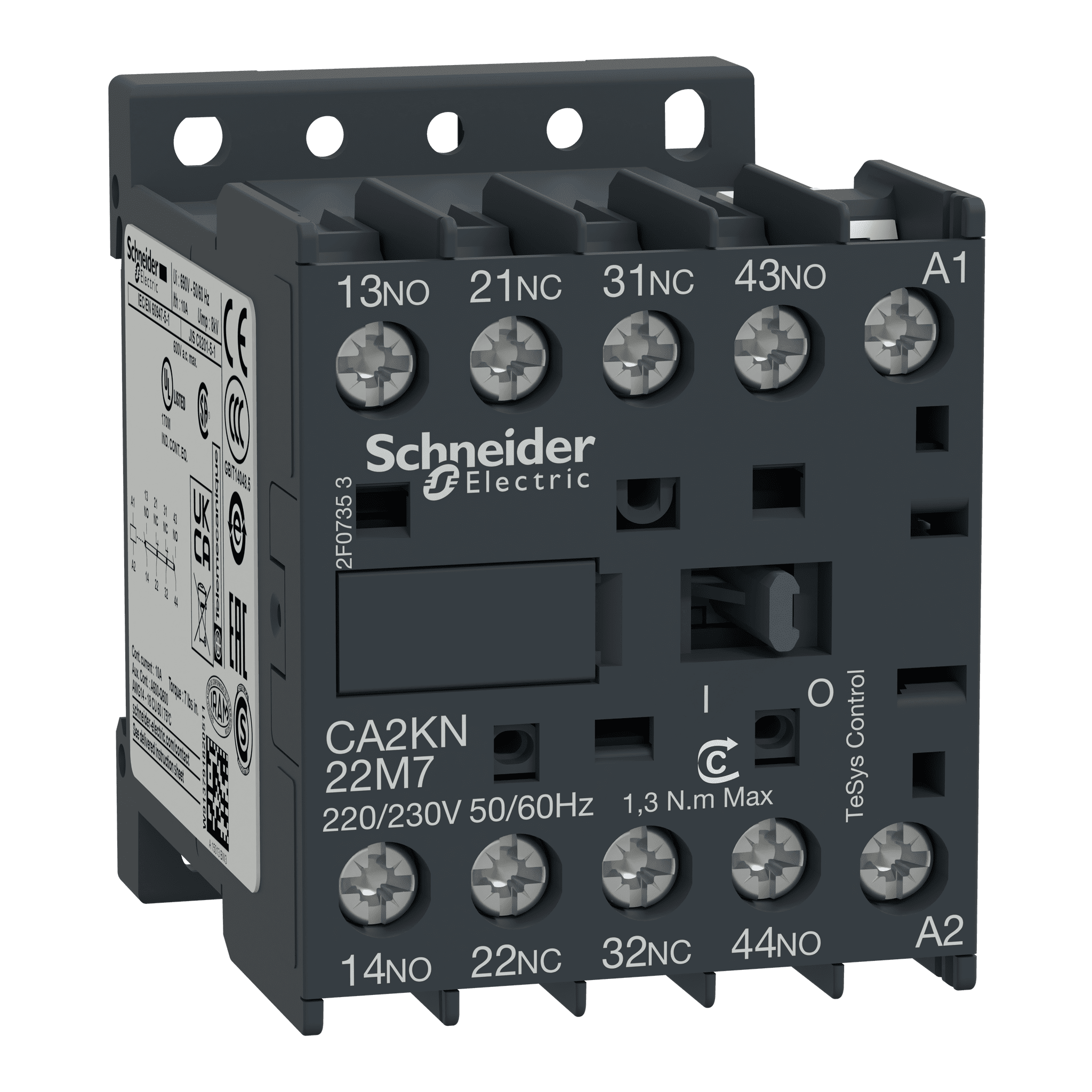

Реле общий Schneider Electric CA2KN22M7 — промежуточное реле с контактной группой 2НО+2НЗ, предназначенное для коммутации цепей управления переменным напряжением 220 В частотой 50/60 Гц. Реле принимает сигнал от источника небольшой мощности и передаёт его на несколько независимых цепей управления, обеспечивая гальваническую развязку между катушкой и коммутируемыми цепями.
Контактная группа включает два нормально разомкнутых и два нормально замкнутых контакта, переключающихся одновременно при подаче напряжения на катушку. Катушка рассчитана на переменный ток: 220...230 В при частоте 50 Гц и 220 В при частоте 60 Гц, исполнения для питания постоянным током в этой модели нет. Коммутируемый ток контактов — 10 А, номинальный рабочий ток Ie при напряжении 400 В также составляет 10 А.
Подключение вспомогательных цепей выполняется винтовыми зажимами. Такое исполнение удобно при монтаже в шкафах управления, где реле устанавливается рядом с контакторами и клеммными блоками на общей DIN-рейке и требует лишь периодической протяжки зажимов при обслуживании.
Основные характеристики
- Конфигурация контактов: 2 НО + 2 НЗ
- Напряжение катушки: 220 В
- Номинальное напряжение при 50 Гц: 220...230 В
- Номинальное напряжение при 60 Гц: 220 В
- Коммутируемый ток: 10 А
- Номинальный рабочий ток Ie при 400 В: 10 А
- Род тока управления: переменный (AC)
- Тип подключения вспомогательных цепей: винтовое соединение
Где применяется
- Пусковые цепи электроприводов: дублирование сигнала пуска на несколько контакторов одновременно
- Цепи сигнализации: коммутация ламп, звуковых извещателей и табло от одного управляющего сигнала
- Развязка цепей автоматики: разделение цепей с разным напряжением и нагрузкой через один управляющий сигнал
- Резервирование и блокировки: реализация логических зависимостей между цепями в шкафах управления
