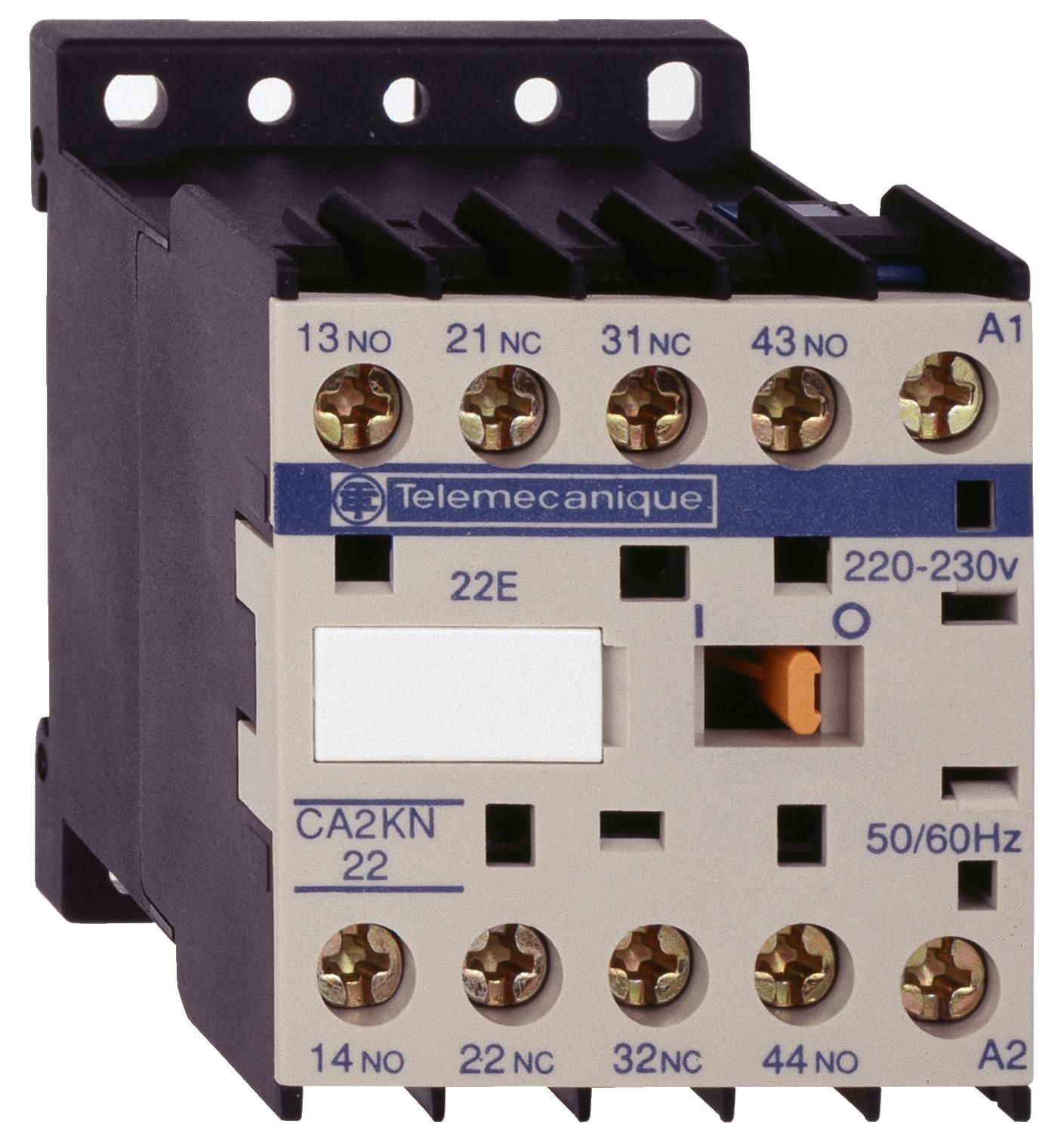

Реле общий Schneider Electric CA2KN22P7 — промежуточное реле серии AUX CTR, предназначенное для коммутации и размножения сигналов в цепях управления. Устройство передаёт сигнал от маломощного источника — выхода контроллера, кнопки, датчика — на несколько независимых цепей, разделяя цепь управления и коммутируемые цепи гальванически через контактную группу.
Контактная группа реле включает два нормально разомкнутых (НО) и два нормально замкнутых (НЗ) контакта, что позволяет одновременно замыкать одни цепи и размыкать другие при подаче питания на катушку. Катушка управления рассчитана на переменное напряжение: 220...230 В при частоте 50 Гц и 220 В при частоте 60 Гц; исполнение с питанием постоянным током в этой модели не предусмотрено. Подключение вспомогательных цепей выполняется винтовыми зажимами, что упрощает монтаж и последующее обслуживание в шкафу управления.
Номинальный рабочий ток контактов Ie при напряжении 400 В составляет 10 А, поэтому реле подходит для коммутации катушек контакторов, электромагнитных клапанов, сигнальных ламп и других нагрузок средней мощности в цепях управления, а не для прямой коммутации силовых цепей электродвигателей.
Основные характеристики
- Серия: AUX CTR
- Количество нормально разомкнутых (НО) контактов: 2
- Количество нормально замкнутых (НЗ) контактов: 2
- Тип напряжения управления: переменное (AC)
- Номинальное напряжение катушки при 50 Гц: 220...230 В
- Номинальное напряжение катушки при 60 Гц: 220 В
- Номинальный рабочий ток Ie при 400 В: 10 А
- Тип подключения вспомогательных цепей: винтовое соединение
Где применяется
- Цепи управления контакторами: размножение сигнала пуска на несколько катушек контакторов и пускателей
- Сигнализация и индикация: включение ламп и звуковых извещателей от одного управляющего сигнала
- Согласование с контроллером: развязка выходов ПЛК от цепей с более высоким напряжением или током
- Блокировки и взаимозависимости: реализация логики «если-то» между независимыми цепями шкафа управления
