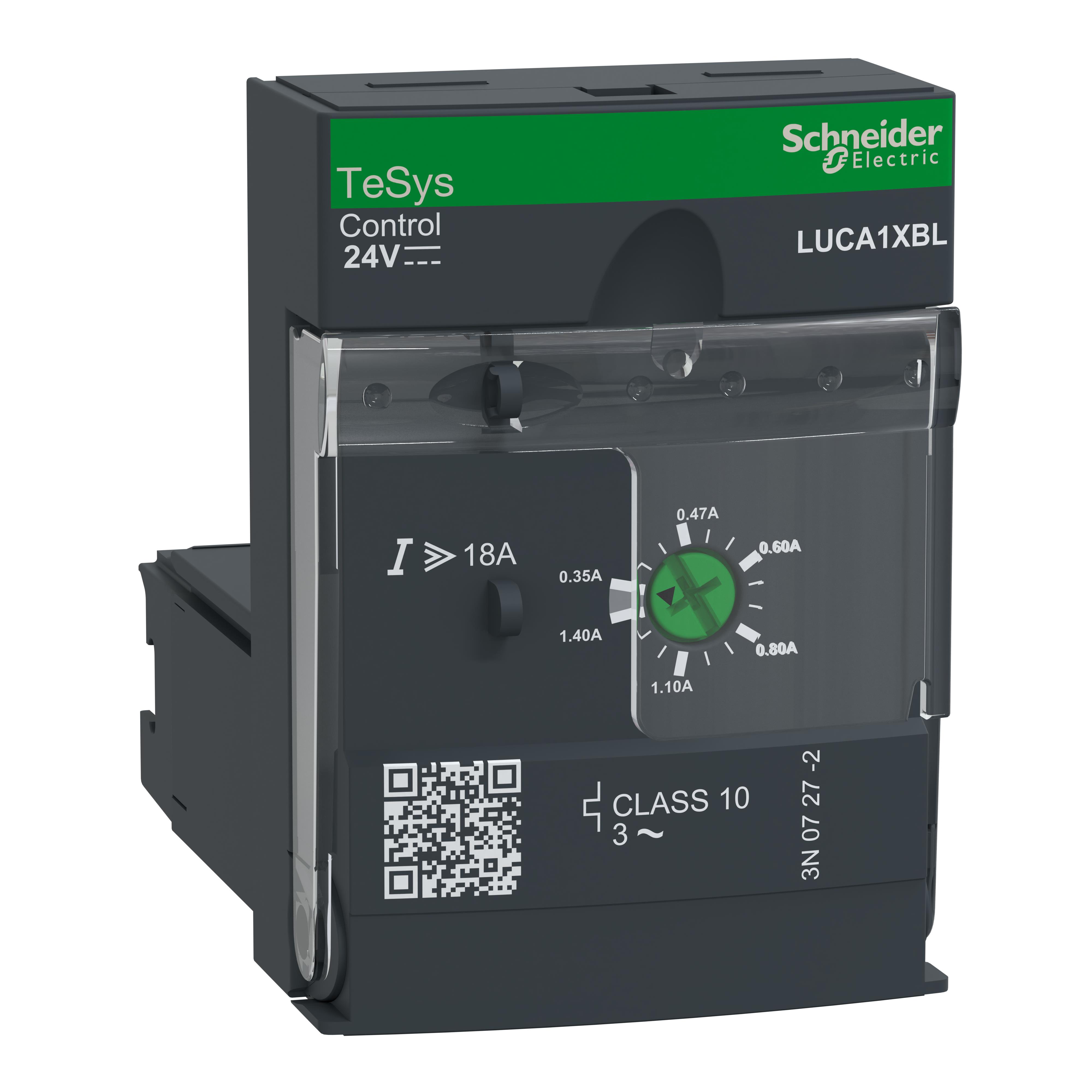

Блок управления Schneider Electric LUCA1XBL — стандартный трёхполюсный блок управления с диапазоном установки тока расцепления 0,35–1,4 А и цепью управления 24 В постоянного тока. Он относится к классу расцепления 10 (CL10 в заводском наименовании) и выполняет защиту двигателя от перегрузки и управление пускателем через цепь управления.
Блок рассчитан на малые двигатели. Нижняя граница диапазона уставки составляет 0,35 А, верхняя — 1,4 А: токи двигателя вне этого интервала требуют другого блока. Номинальная коммутируемая мощность в категории AC-3 при 400 В составляет 0,25 кВт, номинальный рабочий ток Ie указан как 32 А. Эти значения относятся к силовой части пускателя, с которой блок работает в паре.
Напряжение управления постоянное, 24 В, поэтому блок подходит для схем, где управление идёт от источника питания 24 В DC или выхода контроллера. От блоков той же линейки с другим диапазоном уставки и другим напряжением цепи управления это исполнение отличается именно этой комбинацией: малый ток двигателя и питание управления постоянным током.
Степень защиты по данным производителя — IP2X, то есть блок предназначен для установки внутри шкафа. Для работы в условиях пыли и влаги нужен закрытый корпус. Данных о дополнительных модулях связи и сигнализации в описании нет, их наличие стоит проверить по артикулу LUCA1XBL до заказа.
Основные характеристики
Трёхполюсный блок управления, уставка тока расцепления 0,35–1,4 А, управление 24 В DC, класс расцепления 10, мощность 0,25 кВт при 400 В AC-3.
Где применяется
- Малые электроприводы: защита двигателей с током в пределах 0,35–1,4 А, например вспомогательных механизмов.
- Шкафы с управлением 24 В DC: пуск и останов от контроллера без промежуточных реле.
- Модернизация пускателей: замена вышедшего из строя блока управления с сохранением параметров цепи.
- Станочные и конвейерные линии: управление и защита двигателей небольшой мощности.
