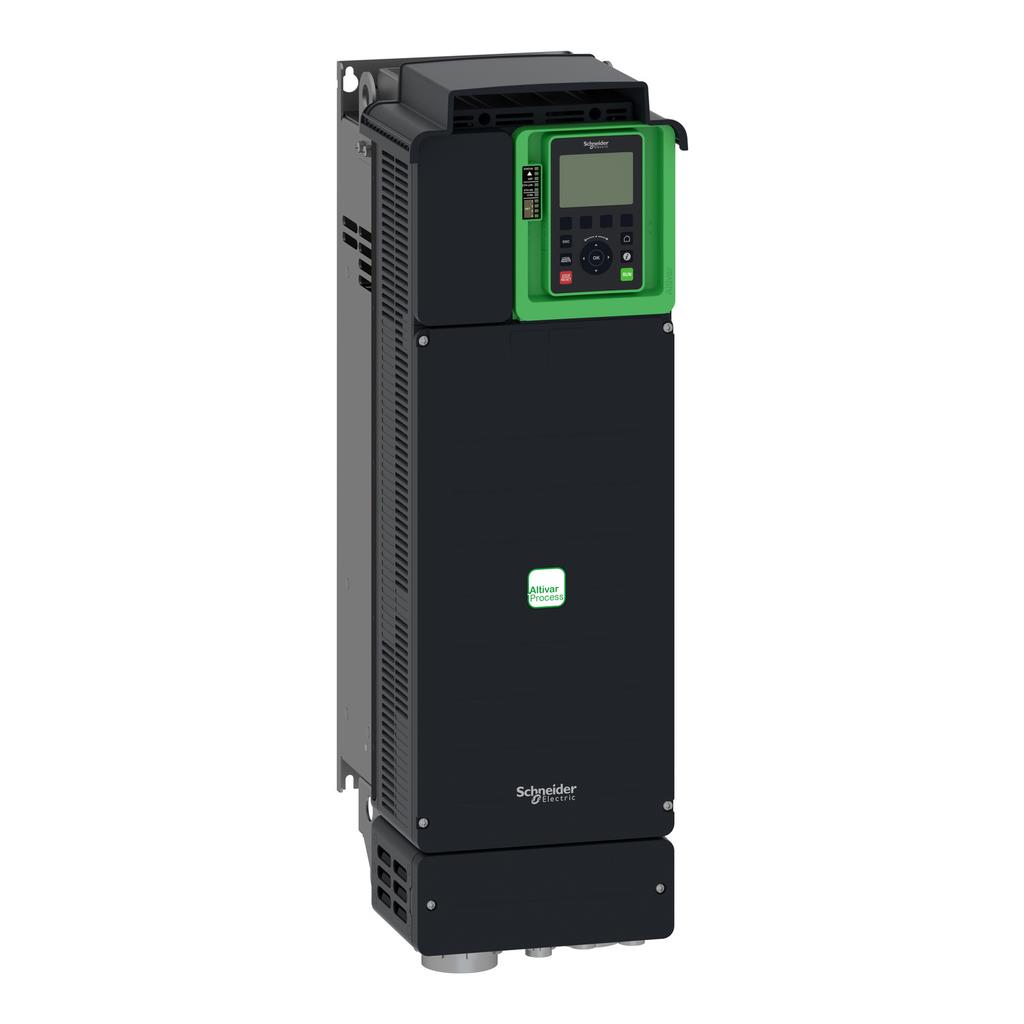

Преобразователь частоты Schneider Electric ATV630D37N4 — трёхфазный частотный преобразователь серии Altivar 630 для управления асинхронными электродвигателями мощностью 37 кВт при питающем напряжении 380 В. Устройство регулирует частоту и напряжение на выходе, изменяя скорость вращения подключённого двигателя, и применяется в приводах насосов, вентиляторов, компрессоров и конвейеров, где требуется плавный разгон, торможение и поддержание заданной скорости.
Преобразователь принимает трёхфазное питание от сети 380 В частотой 50/60 Гц и формирует на выходе трёхфазное напряжение до 480 В, регулируя частоту в диапазоне до 500 Гц. Номинальный выходной ток составляет 74,5 А, что соответствует выходной мощности 37 кВт при номинальном выходном напряжении. Такой диапазон регулирования позволяет использовать аппарат как для стандартных приводов с постоянным моментом, так и для механизмов с повышенной частотой вращения.
Для связи с внешними системами управления преобразователь оснащён одним интерфейсом промышленного Ethernet и одним портом RS-485, а также четырьмя дополнительными аппаратными интерфейсами. Это позволяет включать привод в сеть диспетчеризации, передавать параметры работы на верхний уровень автоматизации и настраивать его без отдельного пульта программирования.
Корпус преобразователя имеет степень защиты IP21, а зона клеммных соединений выполнена по степени защиты IP2X, что исключает случайное прикосновение к токоведущим частям при снятой крышке клеммника. Аппарат допускает работу при отклонении симметрии питающей сети по току до −15% и по частоте до −5% от номинала, что расширяет область применения на объектах с не идеально стабильным питанием.
Основные характеристики
- Серия: Altivar 630
- Тип преобразователя: непосредственный преобразователь частоты
- Выходная мощность: 37 кВт
- Номинальный выходной ток: 74,5 А
- Напряжение питающей сети: 380 В
- Номинальное выходное напряжение: 480 В
- Частота питающей сети: 50/60 Гц
- Максимальная выходная частота: 500 Гц
- Количество входных/выходных фаз: 3/3
- Интерфейсы связи: 1× промышленный Ethernet, 1× RS-485, 4 прочих аппаратных интерфейса
- Степень защиты корпуса: IP21
- Степень защиты клеммной зоны: IP2X
- Допуск по симметрии сети: по току −15%, по частоте −5%
Где применяется
- Насосные станции: плавный пуск и регулирование производительности насосов мощностью до 37 кВт
- Вентиляционные и компрессорные установки: поддержание заданной скорости вращения при изменении нагрузки
- Конвейерные линии: регулирование скорости перемещения с обменом данными по промышленной сети
- Объекты с диспетчеризацией: интеграция привода в систему верхнего уровня через Ethernet или RS-485
