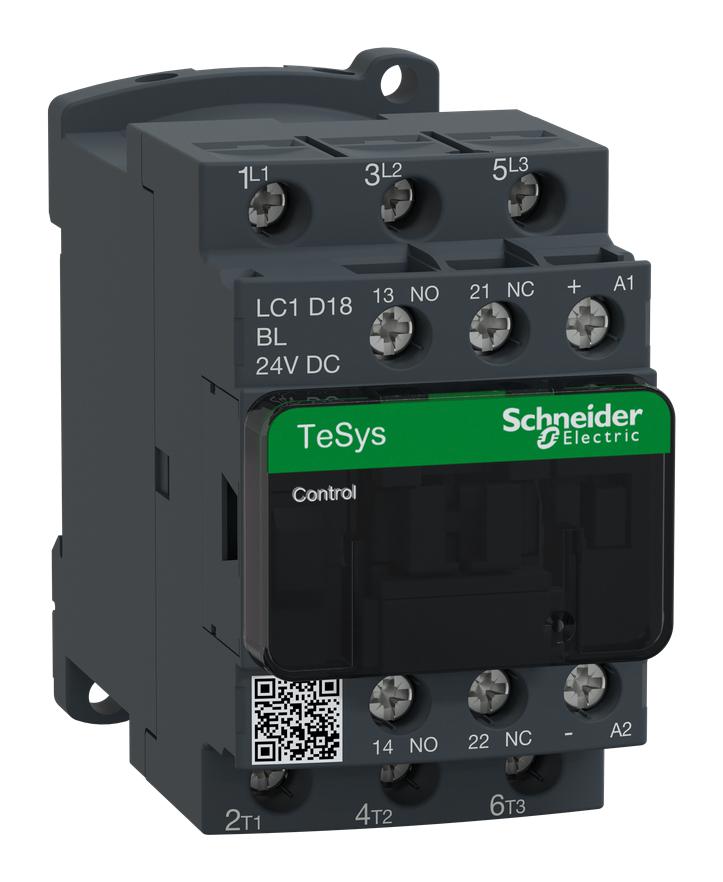

Реле, Schneider Electric, LC1D18BL — по заводским данным, трёхполюсный контактор серии D на 18 А с катушкой управления на 24 В постоянного тока. Три нормально разомкнутых силовых контакта коммутируют трёхфазную цепь 380 В. Исполнение нереверсивное: аппарат включает и отключает нагрузку в одном направлении, без реверса.
Номинальный рабочий ток в категории AC-3 при 400 В составляет 18 А, что соответствует мощности двигателя 7,5 кВт. В категории AC-1 при 400 В допустим ток 32 А. Эти величины не взаимозаменяемы: для пуска двигателя ориентируются на значение AC-3, а повышенный ток AC-1 относится к нагрузке без выраженной индуктивности. Контактор выбирают по категории применения, которая соответствует реальной нагрузке.
Катушка рассчитана на 24 В постоянного тока. Питание катушки от сети переменного тока для этой позиции не предусмотрено: в данных напряжение цепи управления на переменном токе 50 Гц равно нулю. Поэтому аппарат подходит для схем, где управляющий сигнал формируется в цепи постоянного тока 24 В, например на выходе контроллера или блока питания шкафа автоматики.
Кроме трёх силовых контактов, в аппарате есть один вспомогательный нормально разомкнутый контакт. Его можно использовать в цепи самоблокировки или для передачи в систему управления сигнала о том, что контактор включён. Корпус имеет ширину 45 мм, высоту 77 мм и глубину 95 мм, степень защиты IP20, климатическое исполнение TH. Класс IP20 означает установку внутри шкафа, а не на открытой площадке.
Основные характеристики
Трёхполюсный контактор, 18 А в категории AC-3 при 400 В, 7,5 кВт, катушка 24 В постоянного тока, один вспомогательный нормально разомкнутый контакт. Габариты 45 × 77 × 95 мм, IP20.
Где применяется
- Пуск асинхронных двигателей: прямое включение двигателей мощностью до 7,5 кВт при напряжении 400 В.
- Активные нагрузки: коммутация цепей с током до 32 А в категории AC-1.
- Шкафы с управлением 24 В постоянного тока: катушка подключается к цепи управления контроллера или блока питания.
- Схемы с обратной связью: вспомогательный контакт передаёт сигнал о включённом состоянии в логику управления.
