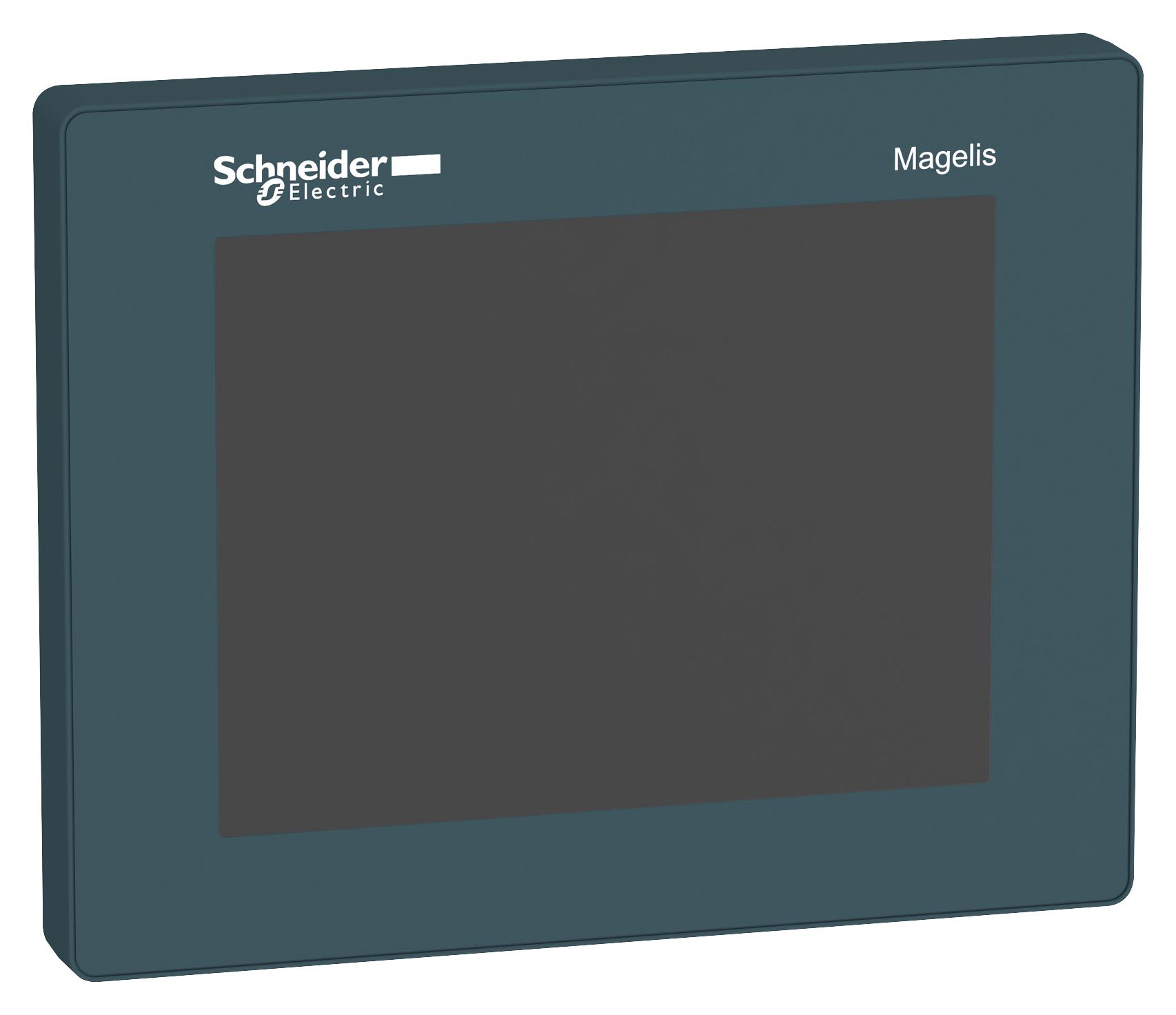

Контроллер общий Schneider Electric HMISCU8B5 — это программируемый контроллер, объединённый в одном корпусе с графической сенсорной панелью оператора. Он относится к серии HMI Controller Panel (Magelis SCU). Заводское наименование указывает на дискретные и аналоговые входы и выходы, расположенные на самом устройстве. Благодаря этому логика управления и интерфейс оператора работают на одном изделии, без отдельного контроллера и панели в шкафу.
Экран с диагональю 5,7 дюйма имеет разрешение 320 на 240 пикселей и отображает 65536 цветов. Этого достаточно для мнемосхем, значений параметров, трендов и сообщений об авариях. Проект может содержать тексты на четырёх языках с переключением в работе. Уровни доступа, закрытые паролем, в данных не заявлены, поэтому разграничение прав оператора и наладчика нужно уточнять до заказа.
Для связи с другим оборудованием в устройстве есть порт Ethernet, порт RS-232, порт RS-485 и два порта USB. Ethernet подходит для подключения к сети предприятия и обмена с другими контроллерами. Последовательные порты используются для частотных преобразователей, счётчиков и приборов с интерфейсом Modbus-типа. Порты USB служат для загрузки проекта и сервисных задач. Интерфейсов PROFINET, RS-422 и беспроводных каналов в этом исполнении нет.
Передняя часть имеет размеры 163 на 129,4 мм, глубина встраиваемой части составляет 76,22 мм. Лицевая сторона защищена по классу IP65, то есть от пыли и брызг воды. Питание постоянное, 24 В. Нижняя граница рабочей температуры — минус 20 °C. Верхняя граница в предоставленных данных не указана, её нужно проверять по документации перед установкой в тёплые зоны.
Основные характеристики
- Диагональ экрана: 5,7 дюйма
- Разрешение: 320 × 240 пикселей
- Цвета дисплея: 65536
- Языки проекта онлайн: 4
- Память проекта: 128 (единица измерения в исходных данных не указана)
- Интерфейсы: Ethernet — 1, RS-232 — 1, RS-485 — 1, USB — 2
- Питание: постоянное напряжение 24 В
- Степень защиты передней стороны: IP65
- Габариты передней части: 163 × 129,4 мм
- Установочная глубина: 76,22 мм
- Рабочая температура: от −20 °C
Где применяется
- Станки и малые машины: управление циклом и ввод параметров с одной панели на лицевой стороне шкафа.
- Насосные и вентиляционные установки: локальный контроль и уставки без отдельного пульта.
- Упаковочные и транспортные линии: отображение состояния участков и сообщений об остановах.
- Модернизация шкафов: замена связки из панели и небольшого контроллера одним устройством.
