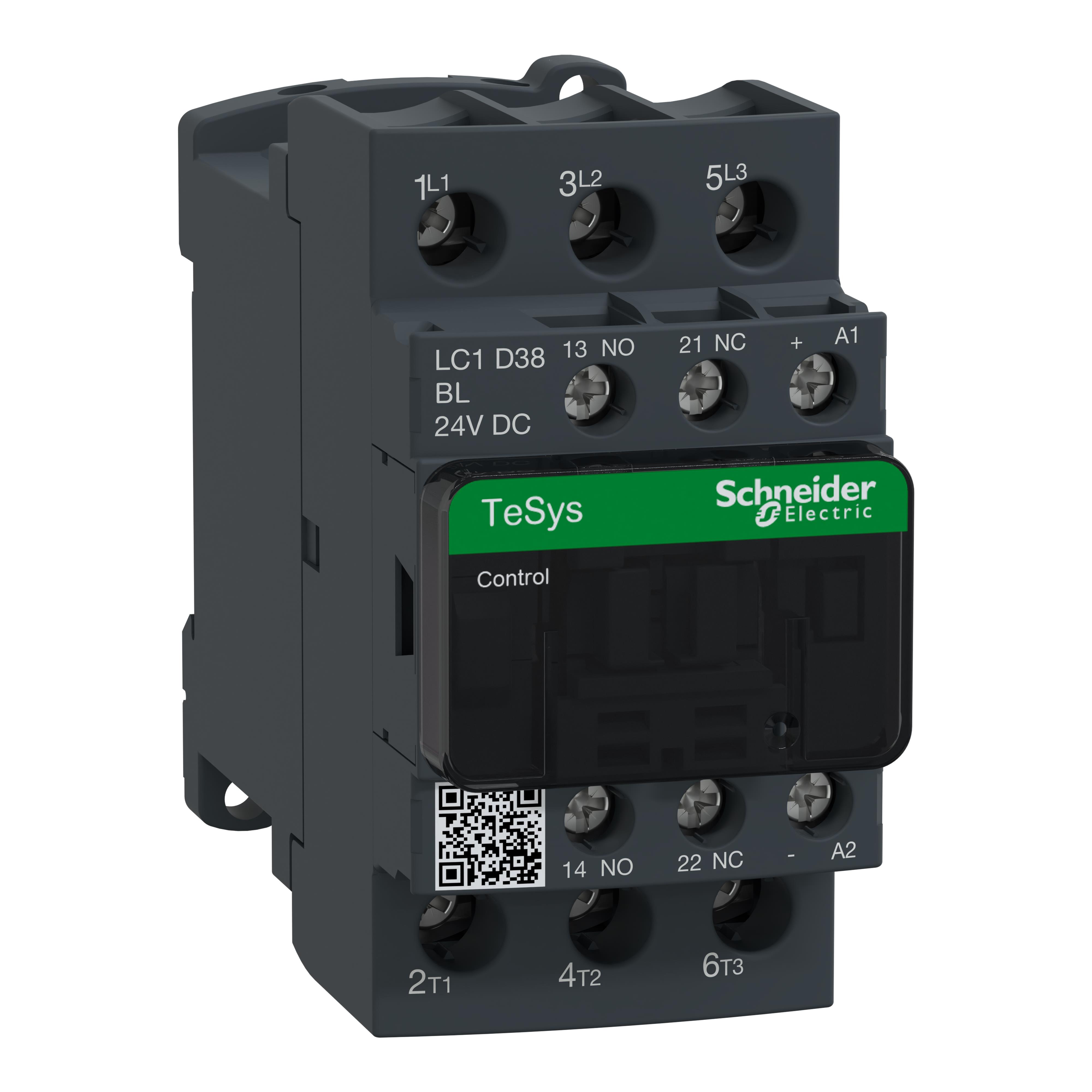

Контактор Schneider Electric TeSys D LC1D38 LC1D38BL — трёхполюсный электромагнитный контактор серии TeSys D для коммутации силовых цепей и пуска электродвигателей. Три главных контакта нормально разомкнуты и подключаются через винтовые клеммы, что характерно для этой линейки контакторов Schneider Electric.
Номинальный рабочий ток контактора составляет 38 А в категории применения AC-3 при напряжении 400 В — это режим прямого пуска и останова асинхронных электродвигателей, когда коммутация происходит под пусковым током. При работе с активной, менее нагруженной нагрузкой (категория AC-1, то же напряжение 400 В) контактор допускает больший ток — 50 А. По коммутируемой мощности в категории AC-3 при 400 В контактор рассчитан на электродвигатель мощностью 18,5 кВт.
Катушка управления рассчитана на постоянное напряжение 24 В, поэтому контактор включается сигналом от источника постоянного тока — контроллера, блока питания автоматики или цепи управления с выпрямителем. Помимо трёх главных контактов LC1D38BL несёт один дополнительный нормально разомкнутый и один нормально замкнутый контакт, которые используются для сигнализации состояния или для схем блокировки и самоподхвата.
Такое сочетание параметров — трёхполюсная коммутация, катушка 24 В постоянного тока и дополнительные контакты NO+NC — делает контактор пригодным для щитов управления, где силовая часть питается от сети 400 В, а цепи управления построены на постоянном токе.
Основные характеристики
- Серия: TeSys D
- Количество полюсов: 3
- Дополнительные контакты: 1 НО + 1 НЗ
- Номинальный рабочий ток Ie (AC-3, 400 В): 38 А
- Номинальный рабочий ток Ie (AC-1, 400 В): 50 А
- Номинальная коммутируемая мощность (AC-3, 400 В): 18,5 кВт
- Напряжение катушки управления: 24 В DC
- Подключение силовой цепи: винтовое соединение
Где применяется
- Пуск электродвигателей: насосы, вентиляторы, компрессоры в схемах с управлением от постоянного тока
- Шкафы автоматики: коммутация силовых цепей 400 В по сигналу контроллера
- Производственные линии: включение и отключение силового оборудования по заданной логике
- Схемы сигнализации и блокировки: использование дополнительных контактов NO и NC
