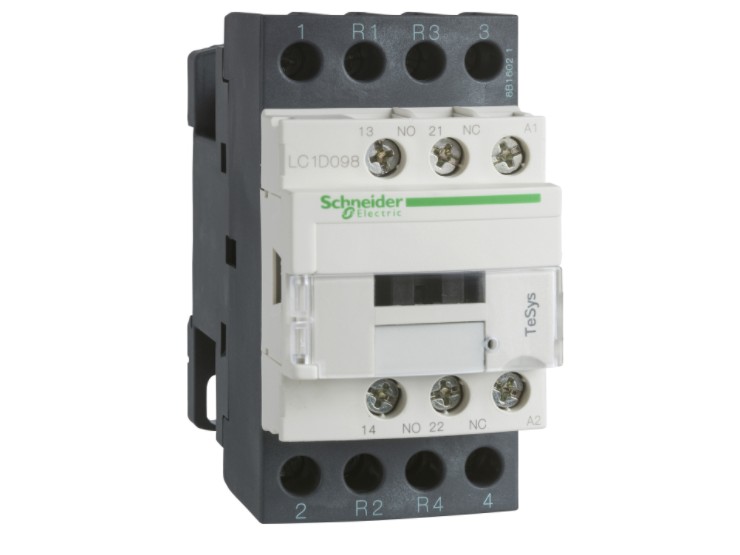

Контактор Schneider Electric LC1D098M7 — четырёхполюсный контактор серии D для коммутации силовых цепей переменного тока в шкафах управления. Устройство работает как электромагнитный переключатель: катушка управления, запитанная от сети 220 В переменного тока, притягивает подвижную систему контактов и замыкает или размыкает силовые цепи нагрузки. Такая схема позволяет управлять пуском и остановкой электродвигателей и других нагрузок дистанционно, из щита или с поста управления, без ручного воздействия на силовую цепь.
Исполнение LC1D098M7 — нереверсивное, то есть контактор коммутирует нагрузку в одном направлении и не предназначен для реверса вращения двигателя без дополнительного второго контактора и блокировки. Четыре силовых полюса и встроенный вспомогательный нормально разомкнутый контакт дают возможность собирать схемы с сигнализацией состояния или с дублирующей блокировкой соседних аппаратов непосредственно на корпусе контактора, без вынесенной приставки.
Контактор рассчитан на номинальный рабочий ток 20 А в категории применения AC1 (нагрузки с низким пусковым током, например резистивные и слаботочные цепи) и на 9 А в категории AC3 (асинхронные двигатели с короткозамкнутым ротором, пуск и остановка при работающем двигателе). Это разделение важно при подборе: для нагрева и освещения ориентируются на значение AC1, для двигателей — на AC3 и на сопоставимую с ним коммутируемую мощность.
Корпус контактора имеет степень защиты IP20 — оболочка защищает от прикосновения к токоведущим частям и от попадания крупных посторонних предметов, но не рассчитана на пыль и влагу, поэтому аппарат устанавливается внутри шкафа. Климатическое исполнение TH допускает эксплуатацию в условиях повышенной влажности и температурных перепадов, что учитывается при размещении оборудования вне отапливаемых помещений.
Основные характеристики
- Количество силовых полюсов: 4
- Исполнение: нереверсивное
- Номинальный рабочий ток Ie при AC1, 400 В: 20 А
- Номинальный рабочий ток Ie при AC3, 400 В: 9 А
- Номинальная коммутируемая мощность при AC-3, 400 В: 4 кВт
- Напряжение сети: 380 В
- Напряжение катушки управления: 220 В переменного тока
- Номинальное напряжение питания цепи управления Us, AC 50 Гц: 220–230 В
- Степень защиты: IP20
- Климатическое исполнение: TH
- Серия: D
- Габариты (Ш×В×Г): 45×168×66 мм
Где применяется
- Управление электродвигателями: пуск и остановка насосов, вентиляторов и конвейеров мощностью до 4 кВт при напряжении 380 В.
- Щиты и шкафы автоматики: коммутация силовых цепей внутри распределительных шкафов при монтаже на DIN-рейку.
- Цепи сигнализации и блокировки: использование встроенного вспомогательного контакта для передачи состояния контактора в схему управления.
- Замена и ремонт оборудования: подбор контактора на замену вышедшему из строя аппарату той же серии D в действующих щитах.
