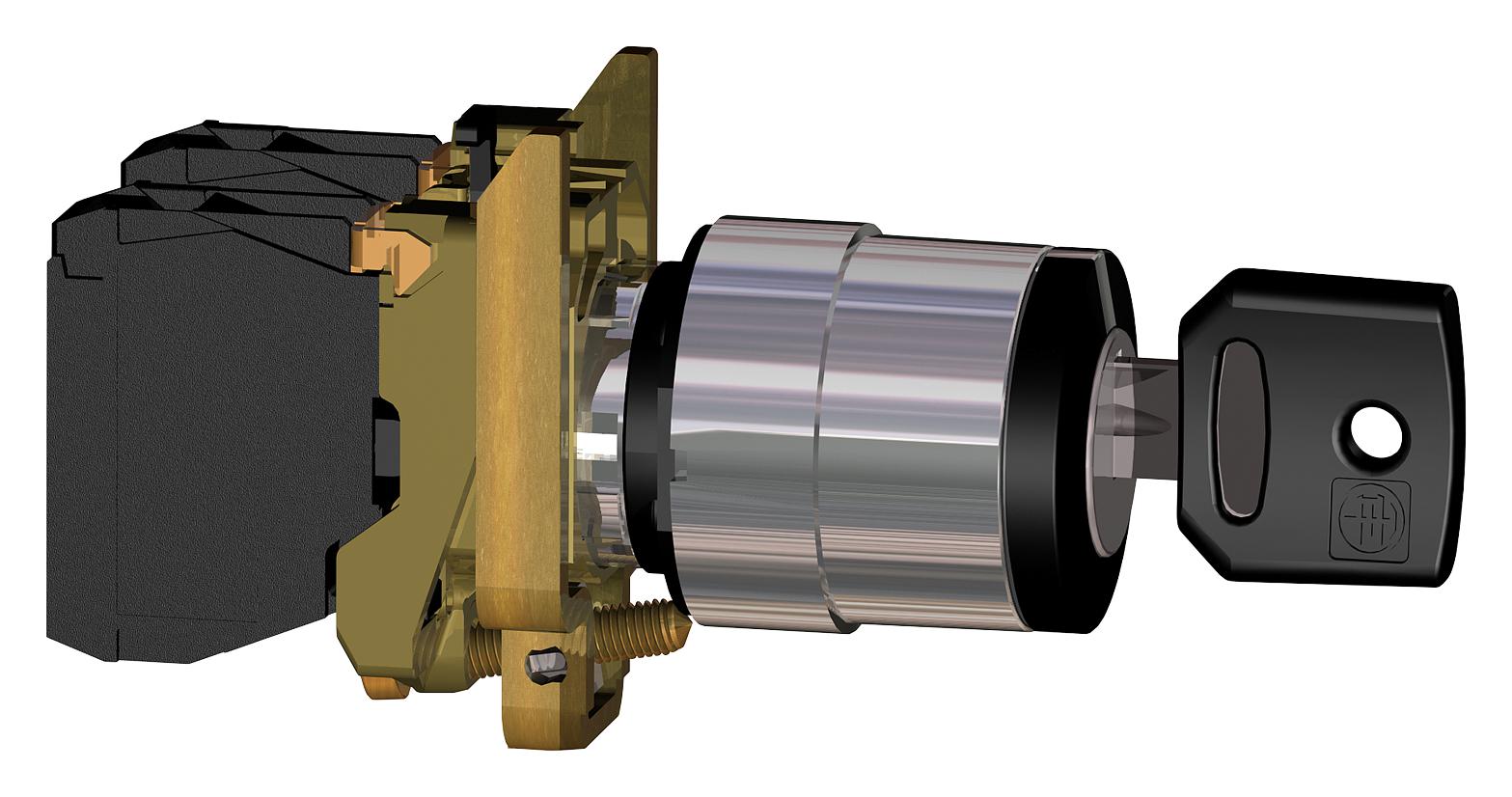

Кнопка Schneider Electric XB4BG21 (заводское наименование: переключатель двухпозиционный с ключом, с фиксацией, 1НО, в сборе, чёрный) — это командный элемент для установки на лицевую панель шкафа или пульта. Положение переключателя меняется поворотом ключа. Без ключа команду не подать, поэтому устройство ограничивает круг лиц, которые могут её выдать.
Переключатель имеет две позиции и работает с фиксацией: выбранное положение сохраняется после того, как оператор убрал руку, и меняется только повторным поворотом ключа. Это отличает его от кнопки с самовозвратом, которая выдаёт сигнал лишь на время нажатия. Фиксируемое положение удобно для режимов, которые должны оставаться включёнными длительное время: местное или дистанционное управление, ручной или автоматический режим, разрешение пуска.
В исполнении XB4BG21 установлен один нормально разомкнутый контакт. В исходном положении цепь разомкнута, при переключении ключа она замыкается и остаётся замкнутой до возврата в первую позицию. Рабочее напряжение указано 230 В. Провода подключаются винтовыми зажимами, поэтому для монтажа достаточно отвёртки, а соединение можно подтянуть при обслуживании.
Конструкция рассчитана на отверстие диаметром 22,5 мм. Переднее кольцо металлическое, цвет хром, головка чёрная. Габариты изделия: длина 90 мм, ширина 55 мм, высота 35 мм. Эти размеры нужно сверить с глубиной шкафа и расположением оборудования за панелью. Степень защиты IP66 относится к лицевой части, при этом итоговая защита зависит от правильной установки и состояния уплотнения.
Основные характеристики
- Тип элемента управления: ключ
- Количество позиций переключения: 2, с фиксацией
- Контакты: 1 нормально разомкнутый (НО)
- Рабочее напряжение: 230 В
- Степень защиты: IP66
- Тип подключения: винтовое соединение
- Диаметр отверстия: 22,5 мм
- Цвет кнопки: чёрный
- Материал и цвет переднего кольца: металл, хром
- Габариты (длина × ширина × высота): 90 × 55 × 35 мм
Где применяется
- Пульты и шкафы управления станками: выбор режима работы и разрешение пуска ключом, доступным только обученному персоналу.
- Технологические линии: переключение между местным и дистанционным управлением с сохранением выбранного положения.
- Насосные и вентиляционные установки: ручной или автоматический режим работы с блокировкой от случайного переключения.
- Щиты распределения и автоматики: ограничение доступа к сервисным функциям и режимам наладки.
