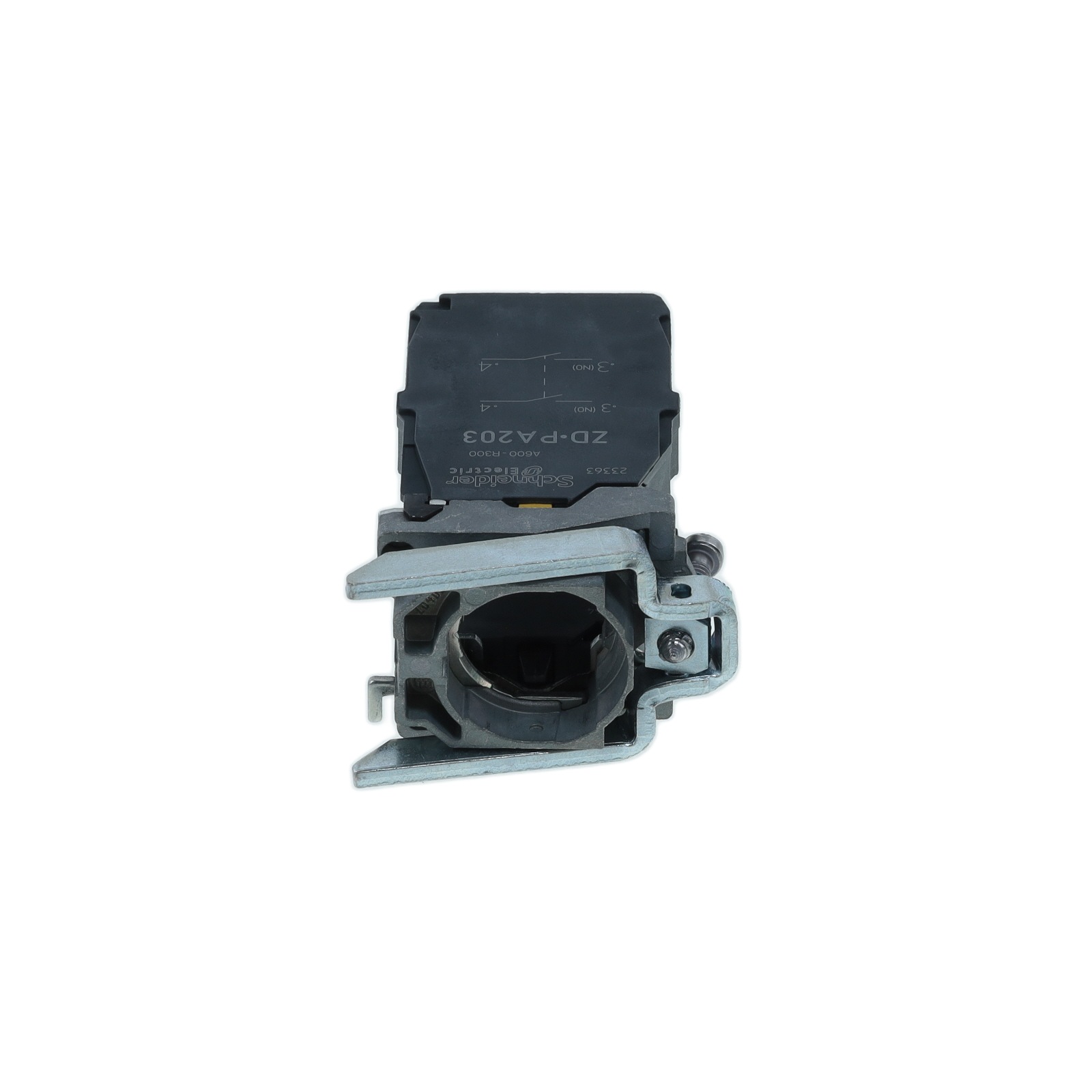

Джойстик Schneider Electric Harmony XB4 ZD4PA203 — корпус джойстика с четырьмя положениями из серии Harmony XB4 для монтажа в отверстие диаметром 22 мм. Производитель — Schneider Electric, артикул ZD4PA203. Устройство даёт оператору возможность задавать направление: каждому из четырёх положений рукоятки соответствует свой контакт.
Контактная часть содержит четыре нормально разомкнутых контакта. Такая схема означает, что при отклонении рукоятки в одну из сторон замыкается своя цепь, а в среднем положении все цепи разомкнуты. Контакты рассчитаны на номинальный рабочий ток 3 А при категории применения AC-15 и напряжении 230 В; рабочее напряжение в данных указано как 120 В. Нагрузку подбирают с учётом этих значений: прямое включение мощных контакторов и двигателей через такие контакты не предполагается.
Подключение выполняется винтовыми зажимами, так что проводники закрепляют отвёрткой без специального инструмента и без разъёмов. Способ монтажа в данных указан как «прочее», а серия — «диаметр 22», то есть изделие предназначено для стандартного отверстия 22 мм в панели или двери шкафа. Степень защиты, усилие на рукоятке и ресурс в имеющихся данных не приведены.
Название «корпус джойстика» указывает на то, что позиция описывает управляющую часть с рукояткой и контактами. Дополнительные элементы — шильдики, подсветку — при необходимости заказывают отдельно, и специалисты компании подскажут, что потребуется.
Основные характеристики
Джойстик Harmony XB4, 4 положения, 4 нормально разомкнутых контакта. Ток 3 А при AC-15, 230 В. Винтовые зажимы, отверстие 22 мм.
Где применяется
- Пульты управления станками: выбор одного из четырёх направлений перемещения узла.
- Подъёмно-транспортное оборудование: подача команд на движение механизма в четыре стороны.
- Шкафы и панели операторов: замена вышедшего из строя джойстика в стандартном отверстии 22 мм.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на prom@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Порядок простой: вы присылаете перечень позиций или задачу, мы подбираем оборудование, проверяем совместимость и готовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции, которых нет в наличии, везём под заказ — срок подтверждаем до оплаты, а не после.
Если точной позиции нет или она снята с производства, предлагаем аналог и показываем, чем он отличается по параметрам. Заявки принимаем на prom@tkasiatorg.ru.
Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации. Работаем по договору, с НДС.
Цена указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты зависит от суммы и срока поставки: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии. Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме.
Промышленное оборудование и комплектующие поставляется под заказ напрямую от производителей и со складов в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: типовые позиции занимают от трёх до шести недель, оборудование под проект — по согласованному графику. Точный срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна одной партией или частями, если часть номенклатуры готова раньше.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя — расчёт готовим вместе с коммерческим предложением.
На поставляемое оборудование распространяется гарантия производителя. Гарантийный срок и условия указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку и комплектность с заказанным, контролируем целостность упаковки. По запросу предоставляем фотографии партии до отправки.
Помогаем с подбором аналога, если позиция снята с производства или недоступна в нужный срок, и объясняем разницу по параметрам. Вопросы по гарантии и сервису — на prom@tkasiatorg.ru.
