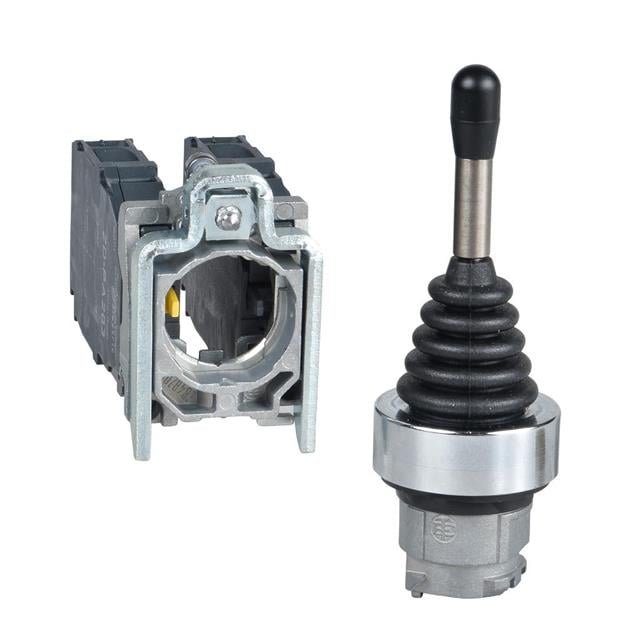

Джойстик Schneider Electric Harmony XB4 XD4PA24 — четырёхпозиционный джойстик-манипулятор серии Harmony XB4 с возвратом в исходное положение. Рукоятку отклоняют в одном из четырёх направлений, а после отпускания она возвращается в центр. Такой принцип подходит для управления движением по осям: вверх и вниз, влево и вправо.
Монтаж выполняется в стандартное отверстие диаметром 22 мм на пульте или двери шкафа. Переднее кольцо выполнено из металла и имеет хромированную отделку, в отличие от исполнений с пластиковым кольцом, которые применяют в менее нагруженных местах. Габариты устройства: 45 мм по ширине, 30 мм по высоте и 95 мм по длине.
Степень защиты — IP66. Она означает защиту от пыли и сильных водяных струй, что позволяет применять джойстик на пультах, которые моют или где на панель попадают брызги. Диапазон рабочих температур составляет от -25 до +70 °C; за его пределами, например в неотапливаемых помещениях при сильных морозах, использование требует отдельной проверки.
Джойстик выдаёт сигнал по направлению отклонения, но не передаёт величину отклонения: он рассчитан на дискретное переключение, а не на плавное пропорциональное управление. Для пропорционального управления нужны другие исполнения.
Основные характеристики
Четыре направления с возвратом, отверстие 22 мм, степень защиты IP66, металлическое хромированное кольцо, температура от -25 до +70 °C.
Где применяется
- Краны и подъёмные механизмы: команды движения по направлениям с пульта оператора.
- Станки и манипуляторы: перемещение рабочего органа по осям при наладке.
- Мобильные и специальные машины: управление механизмами с поста, где требуется защита от брызг и пыли.
- Пульты управления: установка вместо группы кнопок направлений.
