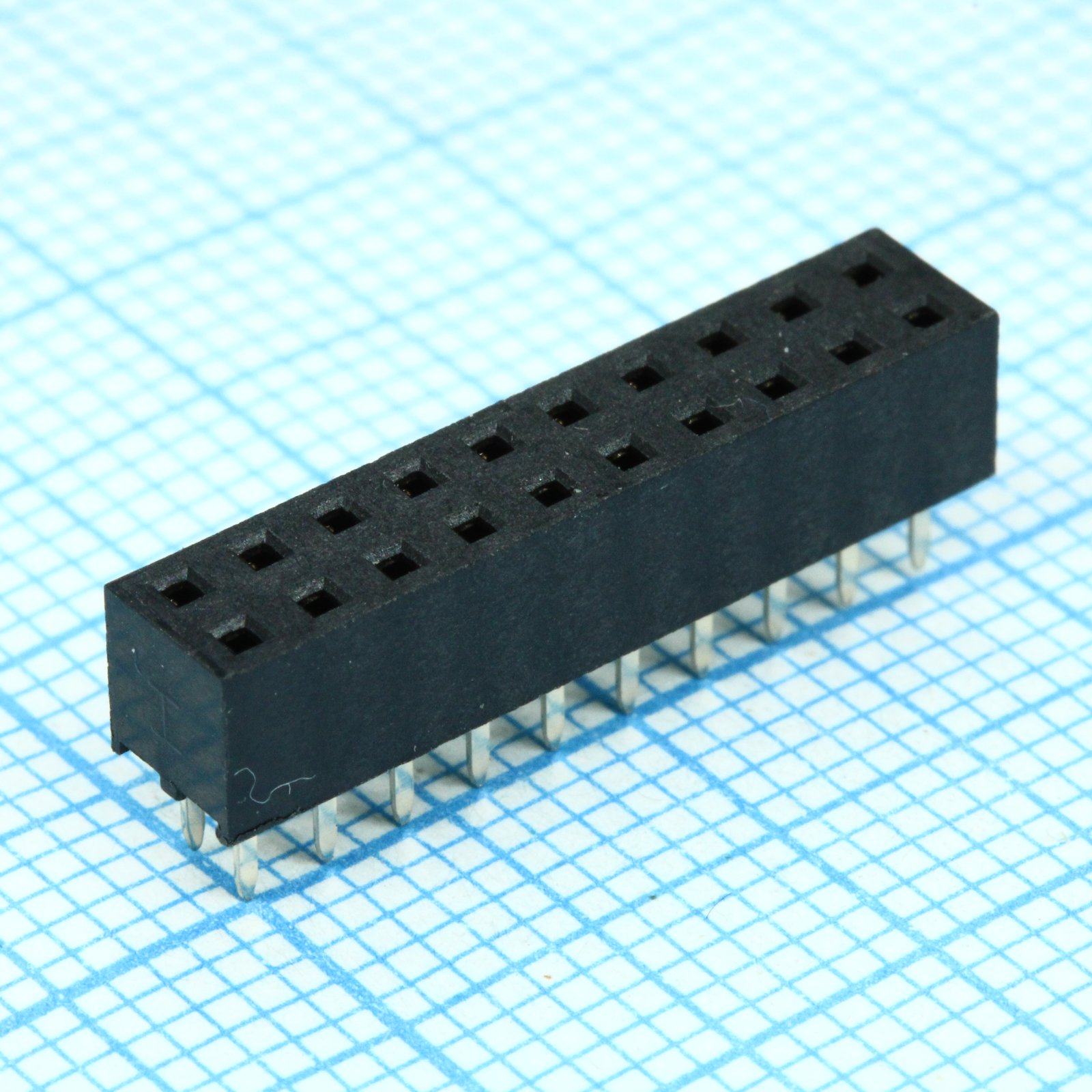

Розетка Connfly DS1026-06-2x10S8BV — двухрядный разъём для монтажа на печатную плату из серии DS1026-06, гнездовая часть пары PBS/PBD с шагом контактов 2,0 мм. Корпус обозначен как PBD2-20, полный парт-номер PBD2-2-10S-G-4,3 мм, исполнение S8 BV — вертикальная ориентация корпуса относительно платы. Розетка рассчитана на прямое впайку в отверстия платы и приём ответной вилочной части того же семейства.
Контактное поле состоит из двух рядов по 10 контактов, всего 20 контактов на корпус. Расстояние между контактами в ряду — 2,0 мм, длина корпуса рассчитывается по формуле N×2,00+0,5±0,30 мм, где N — число контактов в ряду; высота корпуса — 4,10 мм, толщина контакта — 0,50×0,2 мм. Монтаж контактов на плату — штыревой, тип V/T, рекомендованный допуск на разводку посадочных отверстий — ±0,05 мм.
Контакты выполнены из медного сплава с золочением поверх никелевого подслоя — такое покрытие снижает переходное сопротивление и защищает контактную пару от окисления при длительной эксплуатации. Переходное сопротивление контакта не превышает 20 мОм, сопротивление изоляции — не менее 1000 МОм. Корпус изготовлен из высокотемпературного пластика чёрного цвета класса горючести UL94-V0, что позволяет использовать разъём вблизи нагревающихся элементов платы.
По электрическим параметрам розетка выдерживает номинальный ток 1,5 А на контакт и диэлектрическую прочность 500 В переменного тока (rms) в течение одной минуты. Рабочий диапазон температур — от -40 до +105 °C, что допускает применение как в помещении, так и в шкафах с ограниченным охлаждением.
Основные характеристики
- Число контактов: 20 (2 ряда по 10)
- Шаг контактов: 2,0 мм
- Тип монтажа: штыревой (THT), вертикальный, тип V/T
- Номинальный ток: 1,5 А
- Диэлектрическая прочность: 500 В AC (rms), 1 минута
- Сопротивление изоляции: не менее 1000 МОм
- Переходное сопротивление контакта: не более 20 мОм
- Материал контакта: медный сплав, золочение по никелю
- Материал корпуса: термостойкий пластик, чёрный, UL94-V0
- Рабочая температура: от -40 до +105 °C
- Корпус / парт-номер: PBD2-20 (PBD2-2-10S-G-4,3 мм)
Где применяется
- Платы контроллеров автоматики: соединение съёмных модулей ввода-вывода с основной платой шкафа управления
- Компактная электроника: узлы, где важна плотность монтажа и малый шаг разводки
- Межплатные соединения: разъёмные сборки внутри корпусов промышленных приборов
- Ремонт и замена: восстановление плат, использующих этот разъёмный стандарт, без переразводки посадочных мест
