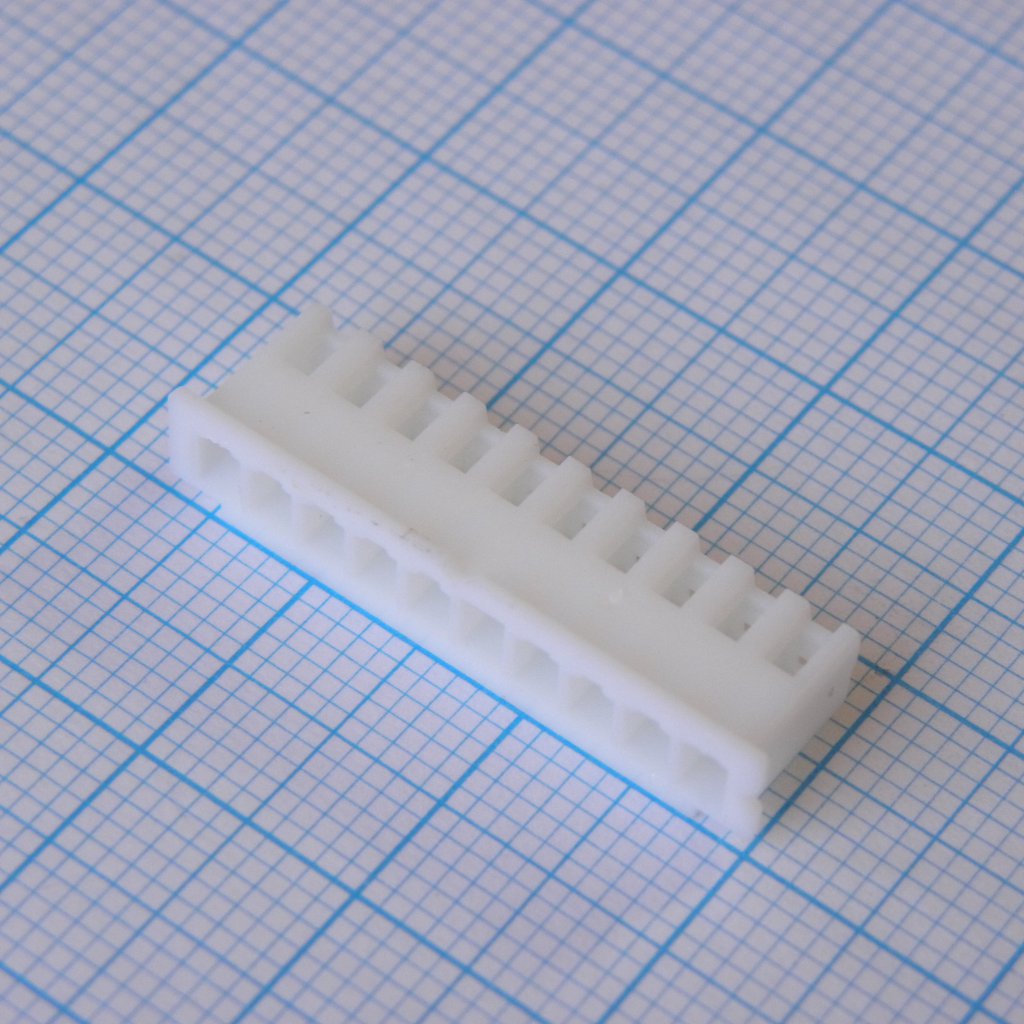

Розетка Connfly I-DS1069-SCW010 — это корпус кабельной розетки серии DS1069 под контакты с шагом 2,54 мм, рассчитанный на 10 позиций. Изделие относится к распространённому семейству разъёмов типа XH и совместимо по посадочным размерам с корпусами XHP, CHU и HK, что упрощает подбор сопрягаемой пары при ремонте или повторении существующей схемы соединения.
Контакты в корпусе фиксируются методом IDC — обжимом провода без пайки, что ускоряет монтаж кабельных жгутов на производстве и снижает вероятность непропая. Розетка рассчитана на провода сечением AWG 28-22 (0,08–0,33 мм²). Корпус выполнен из нейлона 66 — материала с устойчивостью к нагреву и механическим нагрузкам, характерного для соединителей такого класса. Рабочий диапазон температур — от -25°C до +85°C, что позволяет использовать разъём как в бытовой аппаратуре, так и в оборудовании с более жёсткими условиями эксплуатации.
Электрические параметры разъёма: номинальное напряжение 250 В, номинальный ток 1 А на контакт, выдерживаемое напряжение — 500 В переменного тока. Сопротивление изоляции превышает 1000 МОм, сопротивление контакта — менее 30 мОм, что обеспечивает стабильную передачу сигнала и малые потери на самом соединении.
Розетка предназначена для ответной части выводного типа с рекомендуемой толщиной печатной платы 1,6 мм — то есть образует разъёмное соединение между платой и кабельным жгутом, а не два кабеля между собой. Такая конструкция позволяет отключать и заново подключать периферийные модули без демонтажа платы и без повторной пайки.
Основные характеристики
- Серия: DS1069
- Тип: розетка, IDC
- Число контактов: 10
- Шаг контактов: 2,54 мм
- Материал корпуса: нейлон 66
- Тип монтажа сопрягаемой части: выводной, толщина печатной платы 1,6 мм
- Диапазон сечения проводов: AWG 28-22 (0,08–0,33 мм²)
- Номинальное напряжение: 250 В
- Номинальный ток: 1 А
- Выдерживаемое напряжение: 500 В AC
- Сопротивление изоляции: более 1000 МОм
- Сопротивление контакта: менее 30 мОм
- Диапазон рабочих температур: -25°C…+85°C
Где применяется
- Бытовая электроника: подключение периферийных плат и модулей питания внутри корпусов техники
- Промышленная автоматика: кабельные соединения на платах контроллеров и блоков управления
- Светотехника и сенсорные системы: разъёмное подключение светодиодных модулей и датчиков к основной плате
- Ремонт и повторение жгутов: замена вышедшего из строя разъёма XH-типа на совместимых платах
