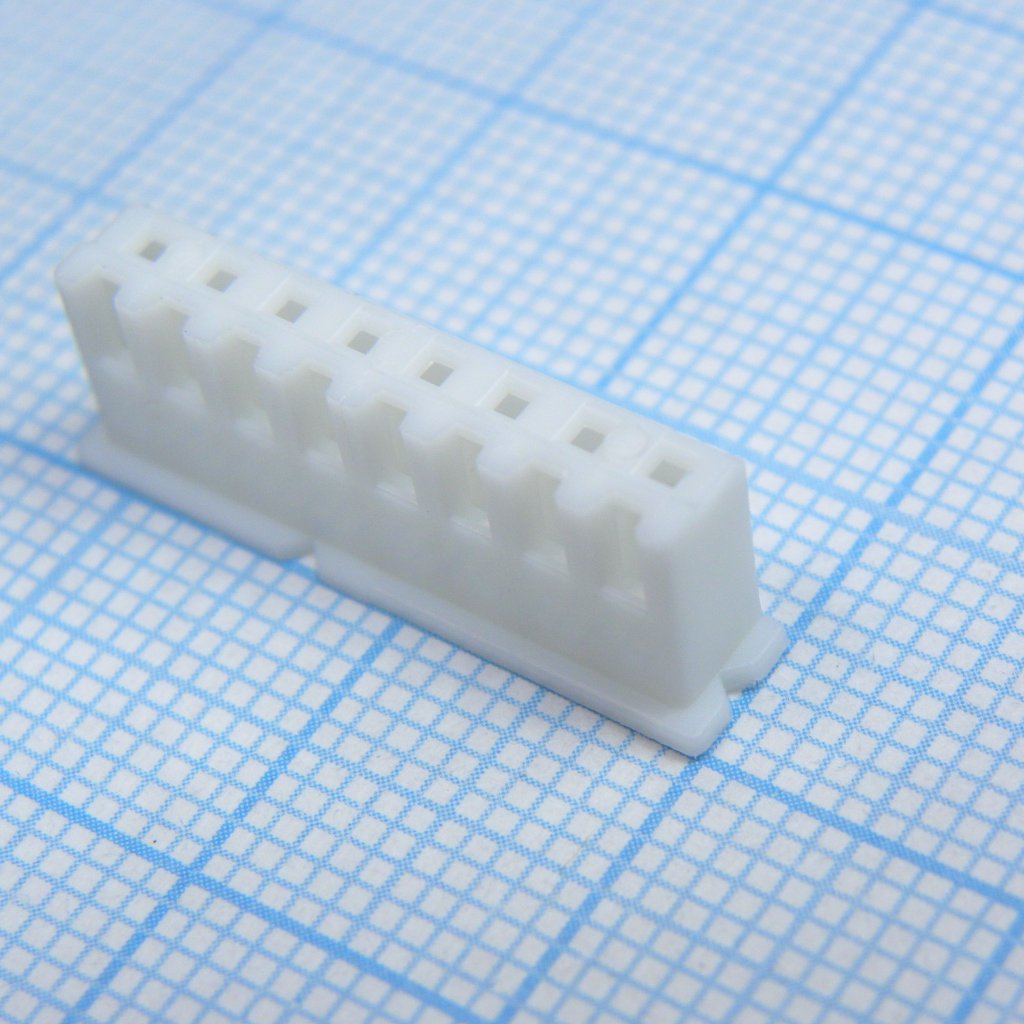

Розетка Connfly I-DS1069-SCW008 — это корпус кабельного разъёма с шагом контактов 2,5 мм, предназначенный для оконечивания жгута проводов ответной частью разъёмного соединения серии XH. Корпус рассчитан на установку восьми контактов и используется в паре с вилкой того же шага, устанавливаемой на печатную плату или на другой кабель.
В корпус розетки устанавливаются контакты типа IDC — они врезаются в жилу провода без предварительной зачистки изоляции и фиксируются защёлками внутри пластикового корпуса. Такой способ монтажа ускоряет сборку жгутов и снижает вероятность непропая или слабого прижима, характерных для ручной пайки одиночных проводников.
Розетка совместима по посадочным размерам с распространённой серией XHP-08, включая исполнение 67261-0800, а также с аналогичными корпусами CHU-8 и HK-8. Это позволяет заменять розетку изделиями других производителей без изменения печатной платы или ответной части разъёма, если сохраняется шаг 2,5 мм и число контактов.
Тип монтажа розетки — выводной: контакты доступны с открытой стороны корпуса для соединения с ответной частью, а не скрыты внутри закрытого разъёма. Благодаря небольшому шагу и восьми контактам розетка подходит для компактных жгутов питания и сигнальных линий внутри корпусов бытовой и промышленной электроники.
Основные характеристики
- Производитель: Connfly
- Обозначение: I-DS1069-SCW008
- Количество контактов: 8
- Шаг контактов: 2,5 мм
- Тип контактов: IDC
- Тип монтажа: выводной
- Совместимые исполнения: XHP-08 (67261-0800), CHU-8, HK-8
Где применяется
- Сборка жгутов: оконечивание проводов питания и сигнальных линий внутри корпусов электроники
- Соединение платы с периферией: подключение вентиляторов, датчиков и панелей индикации через разъём серии XH
- Ремонт и замена: восстановление повреждённой ответной части разъёма без переделки платы
- Мелкосерийное производство: изготовление кабельных сборок с унифицированным шагом 2,5 мм
