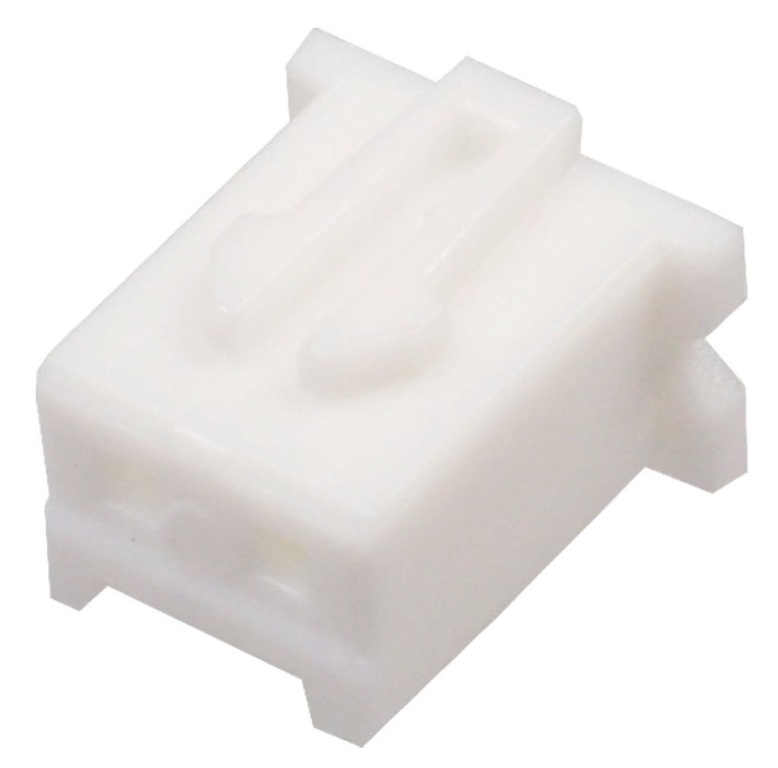

Розетка Connfly I-DS1069-SCW002 — ответная часть низковольтного разъёма питания серии DS1069 с шагом контактов 2,5 мм. Розетка монтируется на печатную плату и предназначена для соединения с ответной вилочной частью той же серии, обеспечивая разъёмное подключение цепей питания и сигнальных линий низкого напряжения. Обозначение по номеру чертежа C-DS1069-XXXXXX-D закрепляет геометрию корпуса и раскладку контактов конкретно за этим исполнением.
Корпус выполнен из нейлона 66 (NYLON 66) по типоразмеру 2.5 мм XH — распространённому среди низковольтных разъёмов формату с шагом контактов 2,5 мм. Розетка имеет один ряд из двух контактов; ширина корпуса — 5,75 мм, высота — 7,0 мм, а длина рассчитывается по формуле N×2,5+2,3 мм, где N — число контактов, и при двух контактах составляет 7,3 мм. Контактная поверхность покрыта оловом, что даёт стабильное переходное сопротивление и снижает риск окисления при хранении и монтаже.
Электрические параметры рассчитаны на низковольтные цепи: номинальное напряжение 250 В при токе до 1 А на контакт, выдерживаемое напряжение — 500 В переменного тока в течение 1 минуты. Сопротивление изоляции превышает 1000 МОм, сопротивление контакта не превышает 30 мОм — показатели, типичные для разъёмов питания малой мощности с двумя контактами. Рабочий температурный диапазон — от -25 до +85°C, что покрывает эксплуатацию как в помещении, так и в неотапливаемых шкафах автоматики.
Монтаж — THT, то есть выводы устанавливаются в сквозные отверстия платы и паяются с обратной стороны; рекомендуемая толщина платы под этот тип монтажа — 1,6 мм. Ответная часть разъёма рассчитана на провода сечением 0,08-0,33 мм² (AWG 28-22) с внешним диаметром изоляции 1,2-1,9 мм, что соответствует тонким и средним монтажным проводам, применяемым в низковольтной электронике.
Основные характеристики
- Производитель: Connfly
- Серия: DS1069
- Обозначение: I-DS1069-SCW002
- Номер чертежа: C-DS1069-XXXXXX-D
- Тип: розетка, низковольтный разъём питания
- Тип монтажа: THT, в отверстия платы
- Количество контактов: 2 в одном ряду
- Шаг контактов: 2,5 мм
- Материал корпуса: нейлон 66 (NYLON 66)
- Покрытие контакта: олово (Tin)
- Номинальное напряжение: 250 В
- Номинальный ток: 1 А
- Выдерживаемое напряжение: 500 В AC в течение 1 минуты
- Сопротивление изоляции: более 1000 МОм
- Сопротивление контакта: менее 30 мОм
- Температурный диапазон: от -25 до +85°C
- Диапазон проводов: AWG 28-22
- Сечение провода: 0,08-0,33 мм²
- Диаметр провода: 1,2-1,9 мм
- Рекомендуемая толщина платы: 1,6 мм
- Размеры: ширина 5,75 мм, высота 7,0 мм, длина N×2,5+2,3 мм
Где применяется
- Источники питания малой мощности: разъём рассчитан на 250 В и 1 А, что подходит для подключения низковольтных цепей питания плат управления и блоков электроники.
- Сборка печатных узлов: THT-монтаж с рекомендуемой толщиной платы 1,6 мм ориентирован на стандартные производственные линии пайки волной или вручную.
- Коммутация кабельных жгутов: диапазон сечений 0,08-0,33 мм² и диаметров проводов 1,2-1,9 мм позволяет подключать тонкие монтажные провода жгутов и шлейфов.
- Ремонт и замена разъёмов серии DS1069: применяется при восстановлении низковольтных соединений в оборудовании, где уже установлена ответная часть этой серии.
