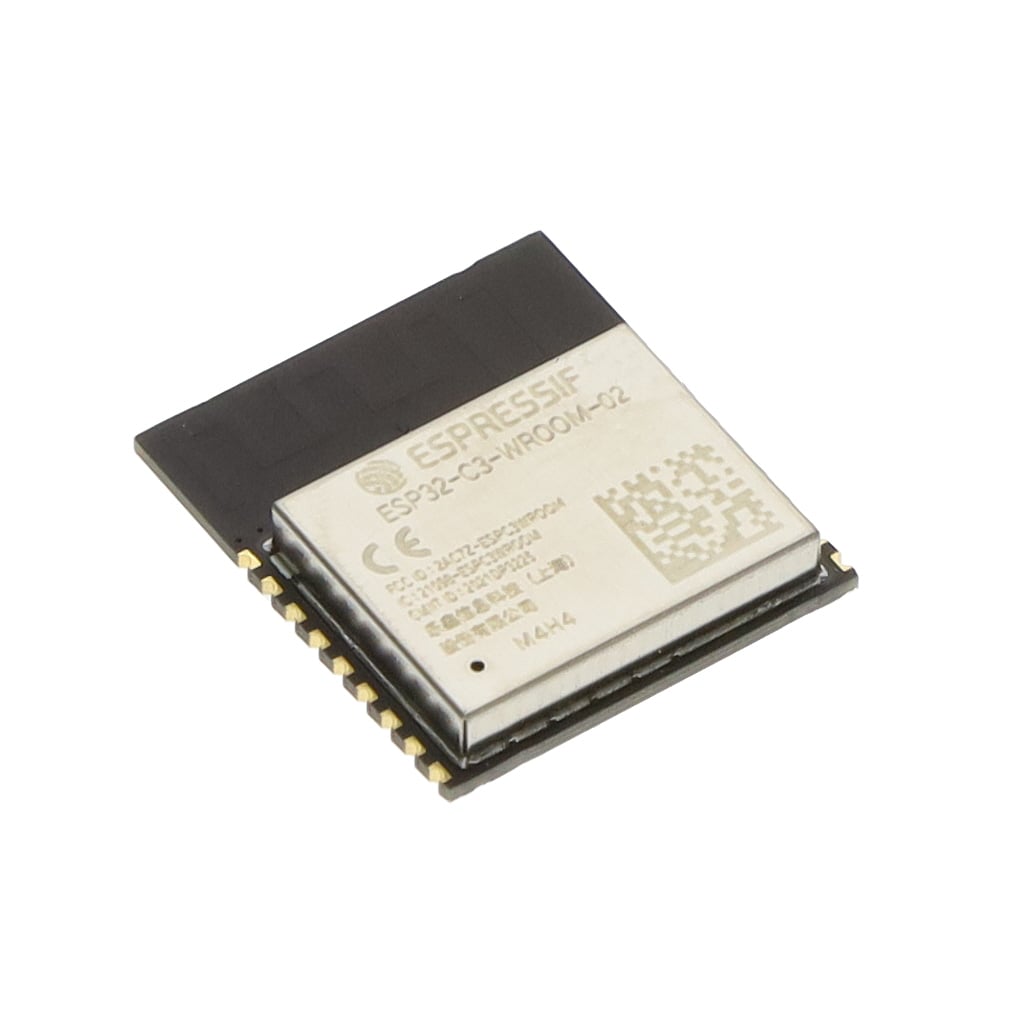

Модуль Espressif Systems ESP32-C3-WROOM-02-H4 — радиомодуль на микросхеме ESP32-C3 с поддержкой Wi-Fi 802.11b/g/n и Bluetooth 5.0. Работает на частоте 2,4 ГГц, скорость передачи данных по Wi-Fi — до 150 Мбит/с. Антенна выполнена печатной дорожкой на плате модуля, поэтому внешняя антенна не требуется.
В исполнении H4 модуль несёт 4 МБ флэш-памяти; кроме того, указаны 400 кБ оперативной памяти SRAM и 384 кБ постоянной памяти ROM. Для связи с остальной схемой доступны интерфейсы GPIO, I2C, I2S, SPI, JTAG, UART и USB. Модуль выпускается в корпусе для поверхностного монтажа с 32 контактными площадками, что подходит для автоматической пайки на плату.
Питание — от 3 до 3,6 В. Выходная мощность передатчика — 20,5 дБм, чувствительность приёмника — минус 105 дБм. Ток при приёме — 82–84 мА, при передаче — 280–345 мА: источник питания на плате рассчитывают на пиковый ток передачи, а не на средний. Рабочий диапазон температуры — от −40 до +105 °C, что шире, чем у многих бытовых модулей.
Модуль является радиочастью устройства, а не готовой точкой доступа: прикладное поведение определяется программой, записанной разработчиком. Схему платы и положение антенны относительно металлических деталей корпуса учитывают заранее — от них зависит дальность связи.
Основные характеристики
Wi-Fi 802.11b/g/n и Bluetooth 5.0, 2,4 ГГц, 4 МБ флэш-памяти, питание 3–3,6 В, температура от −40 до +105 °C, корпус для поверхностного монтажа.
Где применяется
- Беспроводные датчики: передача показаний по Wi-Fi или Bluetooth.
- Шлюзы и контроллеры: связь оборудования с сетью предприятия.
- Промышленная электроника: встраиваемая радиочасть в изделиях с широким диапазоном температур.
- Прототипы и серийные платы: монтаж модуля на плату под заказ.
