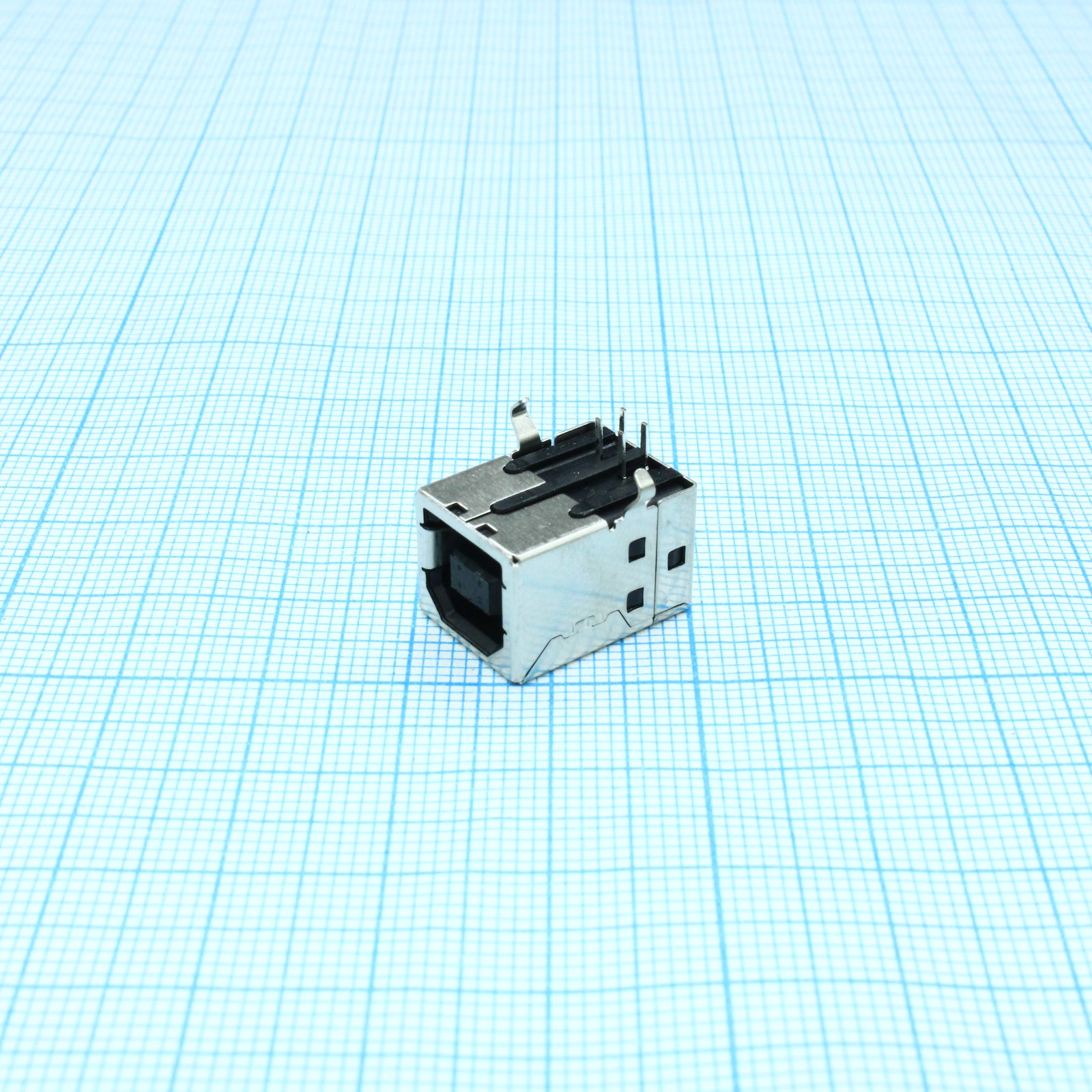

Розетка Connfly DS1099-BN0 — угловая розетка USB типа B для установки на печатную плату с пайкой в отверстия (THT). Она служит ответной частью для кабеля USB 2.0 с вилкой типа B. Благодаря угловому исполнению кабель подключается параллельно плате, а не перпендикулярно ей, поэтому порт удобно выводить на боковую стенку корпуса.
Розетка имеет четыре вывода, изолятор у неё чёрный. Корпус разъёма выполнен из PBT с 30 % стекловолокна и классом горючести UL94 V-0, металлический экран покрыт никелем. Контакты изготовлены из медного сплава с селективным золочением в зоне соединения: такое покрытие рассчитано на частые подключения кабеля. Диаметр штыря — 0,92 мм.
Электрические параметры: ток до 1,5 А, постоянное напряжение до 30 В. Сопротивление контакта — не более 30 мОм, сопротивление изоляции — не менее 1000 МОм, диэлектрическая прочность — AC 500 В в течение одной минуты. Рабочий диапазон температур — от −25 до +85 °C, поэтому для эксплуатации при более низких температурах эта розетка не рассчитана.
Габариты розетки — 16,3×12,04×8,45 мм. Допуск на посадочные отверстия на плате указан как ±0,05 мм, этот допуск нужно учитывать при разводке. Позиция относится к серии DS1099.
Основные характеристики
Угловая розетка USB B для USB 2.0, монтаж в отверстия, четыре вывода. Ток 1,5 А, напряжение 30 В постоянного тока. Температура от −25 до +85 °C.
Где применяется
- Промышленная автоматика: служебный порт USB для подключения компьютера к плате контроллера или модуля.
- Измерительное оборудование: вывод интерфейса USB на боковую панель корпуса прибора.
- Платы с боковым выводом порта: угловая розетка ставится у края платы и не требует кабеля над поверхностью.
- Приборы с частым подключением кабеля: контакты с селективным золочением подходят для регулярных подключений.
