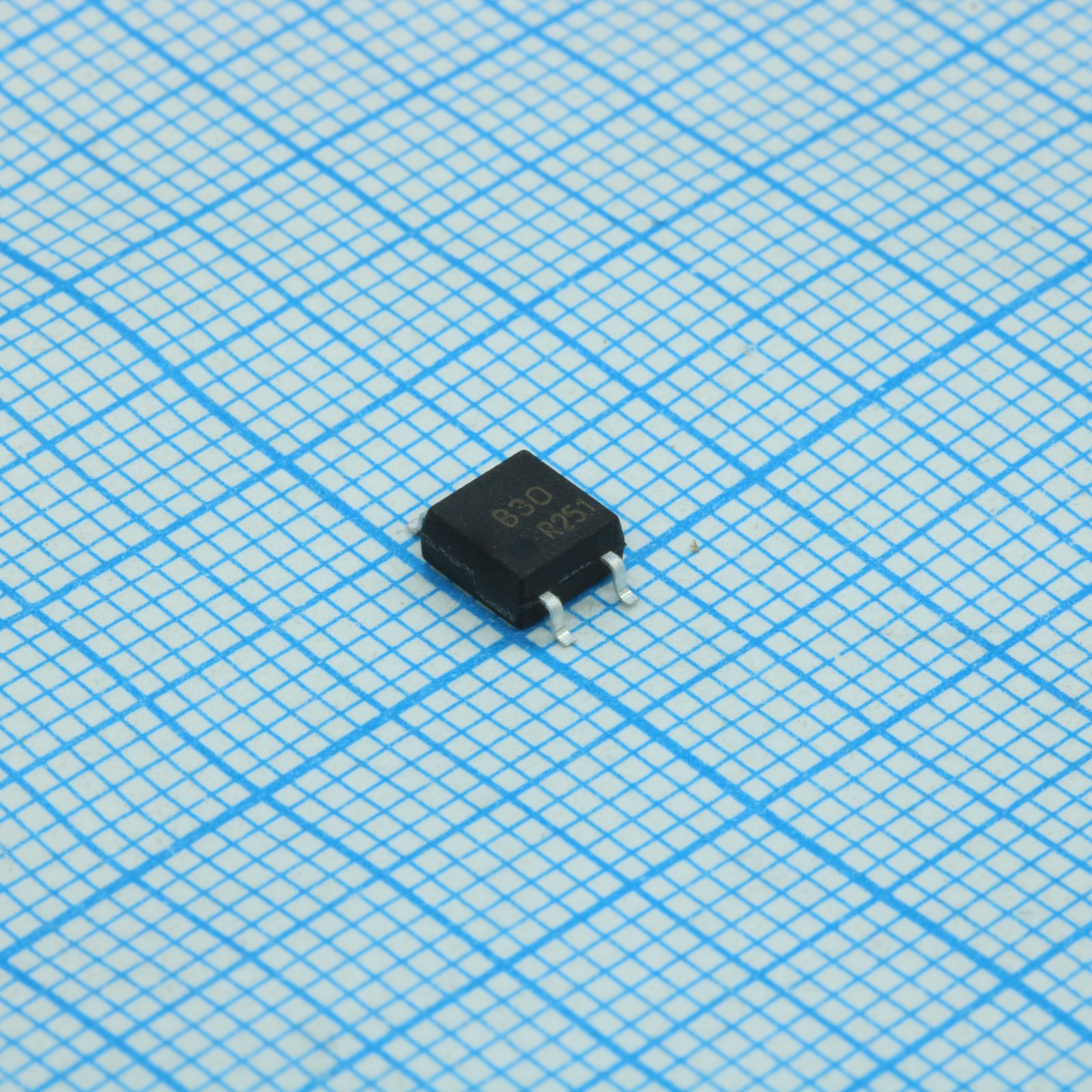

Реле PRAB30S — твердотельное реле в виде оптореле с нормально разомкнутым контактом на ток 1 А по паспортной конфигурации. Выпускается в корпусе SOP-4 для поверхностного монтажа, с четырьмя выводами и шагом 2,54 мм. Управляющий сигнал подаётся на входной светодиод, а нагрузка коммутируется выходным ключом без механических контактов, поэтому вход и выход гальванически разделены.
Предельные параметры выхода: коммутируемое напряжение до 400 В, постоянный ток нагрузки до 100 мА, импульсный ток до 0,6 А в течение 1 мс. Сопротивление открытого ключа — не более 30 Ом при входном токе 5 мА и токе нагрузки 100 мА. Ток утечки закрытого ключа — не более 1,0 мкА при 400 В, выходная ёмкость — 115 пФ. Это реле для малых токов; мощные нагрузки на нём коммутировать нельзя.
Вход допускает ток до 50 мА, прямое падение напряжения на входном диоде — не менее 1,3 В при 10 мА, предельное обратное напряжение входа — 5 В. Время включения — не более 0,5 мс, время выключения — не более 0,2 мс. Напряжение изоляции между входом и выходом — 1500 В действующего значения. Допустимая рассеиваемая мощность — 300 мВт, гарантированный срок службы — 25 000 ч, интенсивность отказов — 1·10⁻⁶ 1/ч.
Диапазон рабочих температур и температур хранения — от -40 до +85 °C. При монтаже учитывают чувствительность к статическому электричеству на уровне 500 В, поэтому работать с реле нужно с антистатической защитой. Для пайки рекомендован припой SnAgCu, температура пайки — не выше 260 °C, время пайки — 10 с.
Основные характеристики
Оптореле, корпус SOP-4, контакт нормально разомкнутый. Коммутация до 400 В и до 100 мА, включение за 0,5 мс, изоляция 1500 В действующего значения.
Где применяется
- Гальваническая развязка: отделение управляющей цепи от коммутируемой при токах до 100 мА.
- Платы автоматики: установка методом поверхностного монтажа вместо электромеханических реле малой мощности.
- Быстрая коммутация: цепи, где важно время включения 0,5 мс и выключения 0,2 мс.
- Цепи с малым током утечки: закрытый ключ пропускает не более 1,0 мкА при 400 В.
