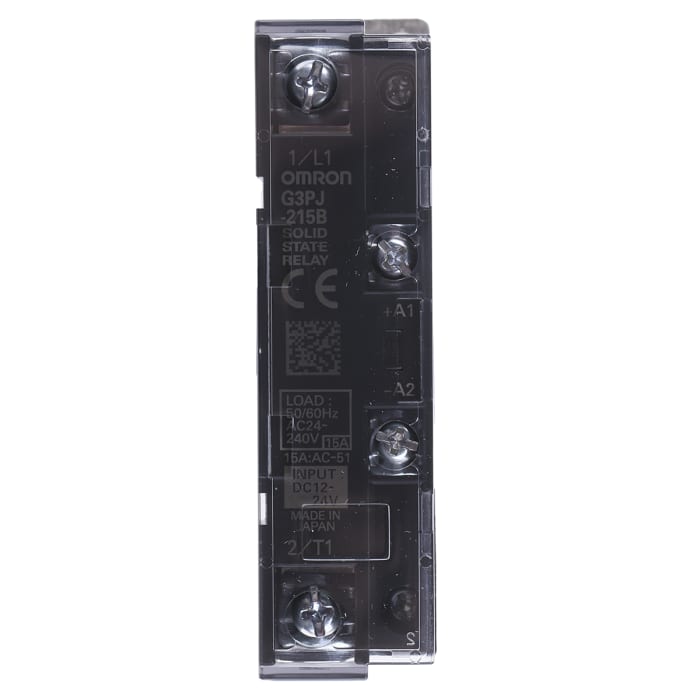

Реле Omron G3PJ-215B — твёрдотельное однофазное реле серии G3PJ с однополюсной коммутацией, предназначенное для управления мощностью. Вход рассчитан на постоянное напряжение управления от 12 до 24 В, а цепь нагрузки отделена от цепи управления гальванической развязкой на фототриаке.
Допустимый ток нагрузки при плотном монтаже — 15 А, допустимое значение I²t — 260 А²с. Ток управления не превышает 7 мА, максимальное напряжение срабатывания — 9,6 В, минимальное напряжение отпускания — 1 В. Малый ток входа позволяет подключать реле к выходам контроллеров, не рассчитанным на прямое подключение нагрузки.
Реле можно закрепить на DIN-рейке или винтами на плоскости. Размеры корпуса — 100 × 22,5 × 100 мм. Светодиодный индикатор состояния упрощает диагностику. Рабочая температура — от −30 до 80 °C. Контакты механической части отсутствуют, поэтому частое переключение не изнашивает коммутирующий элемент.
При подключении входа соблюдают полярность. Указанный ток 15 А относится к плотному монтажу, поэтому реле в шкафу размещают с учётом нагрева соседних аппаратов. Для индуктивной нагрузки отдельно оценивают запас по току и выбросы при отключении.
Основные характеристики
Управление 12–24 В постоянного тока, ток нагрузки 15 А при плотном монтаже, фототриак, DIN-рейка или винты, температура −30…80 °C.
Где применяется
- Шкафы управления: передача сигнала контроллера в силовую цепь с гальваническим разделением.
- Нагрев и термопроцессы: управление нагревательными элементами печей.
- Вентиляция и насосы: коммутация нагрузок с частыми включениями.
- Освещение и упаковочные линии: управление исполнительными цепями без износа контактов.
