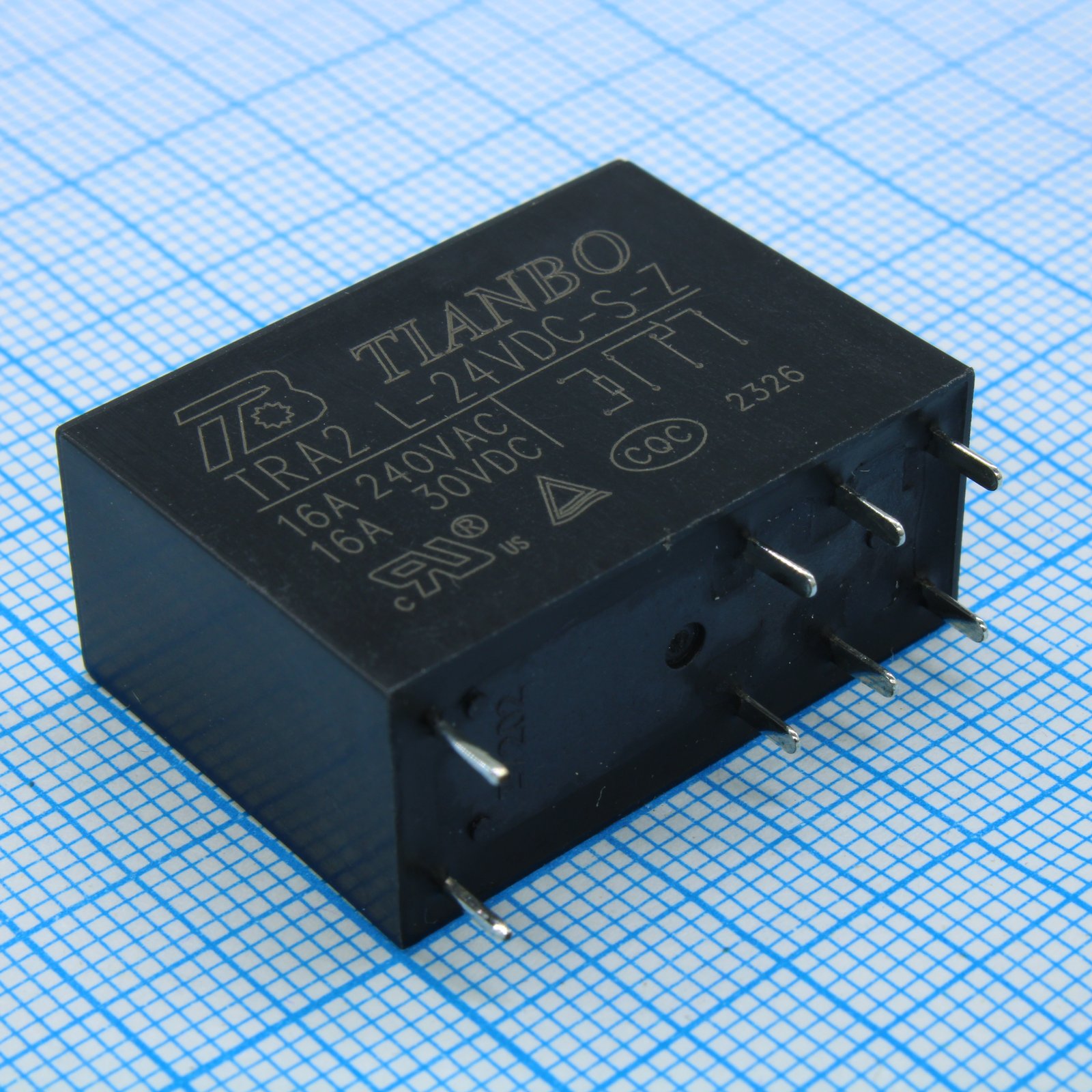

Реле Tianbo TRA2L-24VDC-S-Z — силовое электромагнитное реле для печатной платы из серии TRA2 с катушкой на 24 В постоянного тока. Контактная группа одна, на переключение (SPDT, форма C). Исполнение L отличается низкой мощностью катушки — 0,54 Вт, поэтому реле управляется от маломощных выходов.
Катушка имеет сопротивление 1050 Ом ±10 %, номинальный ток — 22,5 мА. Минимальное напряжение отпускания — 1,2 В постоянного тока. Допустимое повышение напряжения — до 130 % номинала при 70 °C и до 170 % при 23 °C. Время срабатывания — 20 мс, время отпускания — 10 мс.
Контакты из серебряного сплава рассчитаны на 16 А при 240 В переменного тока и на 16 А при 30 В постоянного тока. Предельный коммутируемый ток — 20 А, предельное напряжение — 250 В переменного или 30 В постоянного тока, максимальная коммутируемая мощность — 4800 ВА (480 Вт). Минимальная нагрузка — 100 мА при 5 В постоянного тока, поэтому для сигнальных цепей с малым током реле не предназначено. Сопротивление контакта — не более 100 мОм при 6 В и 1 А.
Ресурс — 10 000 000 механических циклов и 100 000 циклов под электрической нагрузкой. Допустимая частота переключения — 1800 в час под нагрузкой и 18 000 в час без неё. Электрическая прочность между контактами и катушкой — 5000 В переменного тока в течение минуты, между разомкнутыми контактами — 1000 В. Сопротивление изоляции — не менее 100 МОм при 500 В. Вибростойкость — 10–55 Гц при амплитуде 1,5 мм. Рабочая температура — от −40 до +85 °C, влажность — 40–85 %, масса — около 14 г. Монтаж — в отверстия платы. Сертификаты: UL, cUL, TÜV, CQC.
Основные характеристики
Катушка — 24 В постоянного тока, 0,54 Вт. Контакты — одна группа на переключение, 16 А при 240 В переменного тока. Температура — от −40 до +85 °C.
Где применяется
- Выходные каскады контроллеров: коммутация нагрузки по сигналу 24 В при токе катушки 22,5 мА.
- Коммутация цепей 240 В переменного тока: до 16 А на контактную группу.
- Платы управления с частыми переключениями: механический ресурс 10 миллионов циклов.
- Оборудование вне отапливаемых помещений: температура до −40 °C.
