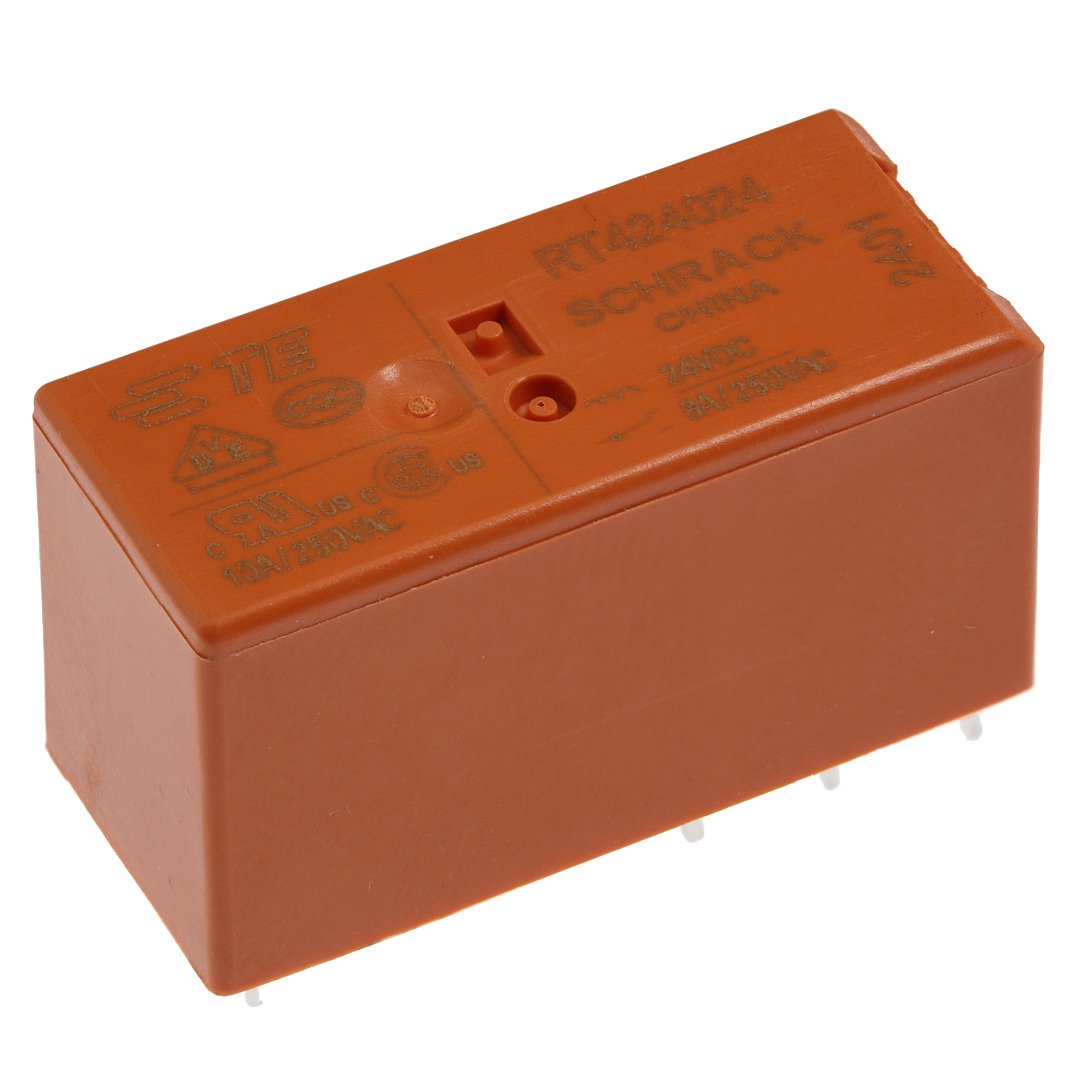

Реле TE Connectivity RT424024 — электромагнитное реле с двумя переключающими контактами (2 группы на переключение) и катушкой на 24 В постоянного тока. Оно предназначено для коммутации силовых цепей постоянного и переменного тока в схемах автоматики. Монтаж выводной, на печатную плату, масса реле — 13 г.
Катушка потребляет 400 мВт, сопротивление обмотки — 1440 Ом ±10 %. Реле срабатывает при напряжении 16,8 В и отпускает при снижении до 2,4 В. Две группы переключающих контактов позволяют управлять двумя независимыми цепями или переключать одну цепь между двумя направлениями.
Контакты выполнены из сплава серебро-никель AgNi 90/10. Допустимый ток — 8 А при 250 В переменного тока (по UL — до 10 А) и 8 А при 30 В постоянного тока. Максимальное коммутируемое напряжение — 400 В переменного тока, отключающая способность — 2000 ВА. Механическая износостойкость — более 30 миллионов срабатываний.
Диэлектрическая прочность между катушкой и контактами — 5000 В (действующее значение), воздушные зазоры и пути утечки — не менее 10/10 мм. Диапазон рабочих температур — от -40 до +85 °C. Для токов выше 8 А на контакт потребуется другая позиция или промежуточный контактор.
Основные характеристики
Катушка 24 В постоянного тока, 1440 Ом. Два переключающих контакта, 8 А при 250 В переменного тока. Механическая износостойкость более 30 миллионов срабатываний.
Где применяется
- Промышленная автоматика: коммутация нагрузок от управляющей платы с питанием 24 В.
- Системы управления: развязка цепей управления и силовой части благодаря изоляции 5000 В.
- Переключение двух цепей: одна катушка управляет двумя группами контактов.
- Платы с выводным монтажом: установка в отверстия платы вместе с другими выводными компонентами.
