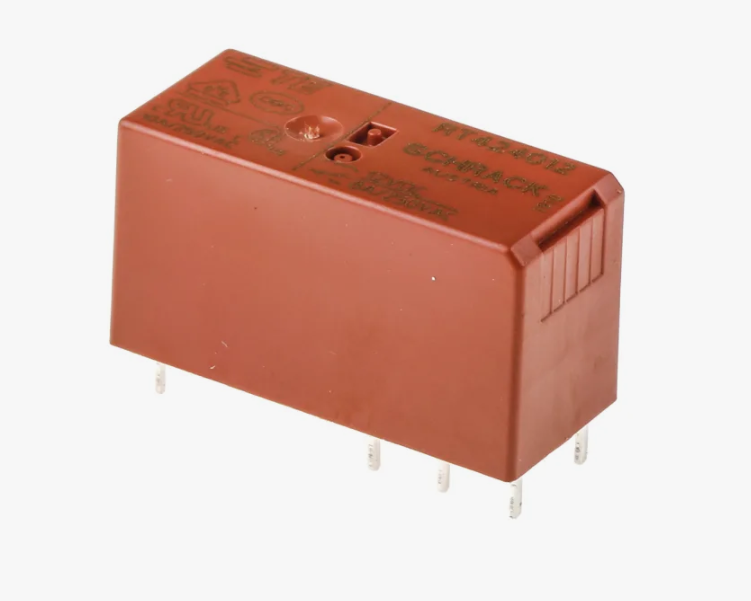

Реле TE Connectivity RT424012 — миниатюрное электромагнитное реле серии RT2 с катушкой на 12 В постоянного тока и двумя группами переключающих контактов (DPDT). Исполнение моностабильное: после снятия напряжения с катушки контакты возвращаются в исходное положение. Реле монтируется на печатную плату выводами в отверстия, выводов восемь, шаг 5 мм. Размеры корпуса 29 × 12,7 × 15,7 мм, масса 13 г.
Контакты выполнены из сплава серебра с никелем AgNi 90/10. Номинальный ток составляет 8 А при 250 В переменного тока и при 30 В постоянного тока. Предельный ток включения 15 А, предельный непрерывный ток 8 А, отключающая способность 2000 ВА. Максимальное коммутируемое напряжение — 300 В постоянного и 400 В переменного тока. На нагрузке 8 А, 250 В переменного тока при cosφ=1 и 85 °C электрическая стойкость составляет 10 тысяч срабатываний, механическая износостойкость — более 30 миллионов.
Катушка имеет сопротивление 360 Ом и потребляет 400 мВт. Реле срабатывает при напряжении на катушке 8,4 В, отпускает при 1,2 В. Время срабатывания — до 8 мс, время отпускания — 6 мс. Время дребезга контактов формы A — до 4 мс, формы B — до 10 мс. Вибростойкость формы A — 20 g, формы B — 5 g в диапазоне 30–300 Гц, ударопрочность — 100 g.
Изоляция между контактами и катушкой: путь утечки и зазор не менее 10 мм, электрическая прочность 5000 В. Между соседними контактами путь утечки не менее 4 мм, зазор не менее 3 мм, прочность 2500 В. Индекс трекинга PTI 250 В, класс изоляции F. Температура окружающей среды от -40 до 85 °C, степень защиты корпуса IP40. Реле имеет сертификаты VDE, UL, cCSAus и CQC и поставляется в тубах по 20 шт. или коробками по 500 шт.
Основные характеристики
Катушка на 12 В постоянного тока, два переключающих контакта на 8 А при 250 В переменного тока, монтаж на печатную плату, шаг выводов 5 мм.
Где применяется
- Коммутация сетевых нагрузок: контакты рассчитаны на 8 А при 250 В переменного тока.
- Цепи постоянного тока: допускается коммутация 8 А при 30 В постоянного тока.
- Платы управления с питанием 12 В: катушка на 12 В постоянного тока мощностью 400 мВт.
- Оборудование с требованиями к изоляции: между контактами и катушкой выдерживается 5000 В, путь утечки не менее 10 мм.
Специалисты компании подберут позицию под задачу, предложат аналог и рассчитают срок поставки. Заявку отправьте на prom@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Порядок простой: вы присылаете перечень позиций или задачу, мы подбираем оборудование, проверяем совместимость и готовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции, которых нет в наличии, везём под заказ — срок подтверждаем до оплаты, а не после.
Если точной позиции нет или она снята с производства, предлагаем аналог и показываем, чем он отличается по параметрам. Заявки принимаем на prom@tkasiatorg.ru.
Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации. Работаем по договору, с НДС.
Цена указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты зависит от суммы и срока поставки: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии. Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме.
Промышленное оборудование и комплектующие поставляется под заказ напрямую от производителей и со складов в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: типовые позиции занимают от трёх до шести недель, оборудование под проект — по согласованному графику. Точный срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна одной партией или частями, если часть номенклатуры готова раньше.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя — расчёт готовим вместе с коммерческим предложением.
На поставляемое оборудование распространяется гарантия производителя. Гарантийный срок и условия указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку и комплектность с заказанным, контролируем целостность упаковки. По запросу предоставляем фотографии партии до отправки.
Помогаем с подбором аналога, если позиция снята с производства или недоступна в нужный срок, и объясняем разницу по параметрам. Вопросы по гарантии и сервису — на prom@tkasiatorg.ru.
