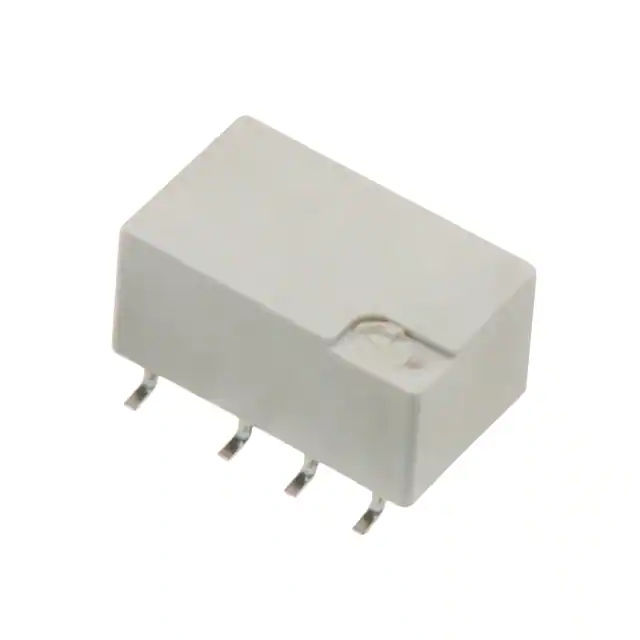

Реле TE Connectivity IM06GR — электромагнитное реле малого размера для поверхностного монтажа (SMD). Реле предназначено для установки на печатную плату, а не для монтажа на рейку в шкафу. Оно коммутирует нагрузку до 2 А при напряжении 250 В переменного тока. Номер по каталогу производителя — 2-1462037-3.
Контакты изготовлены из сплава палладия с рутением. Такое покрытие подходит для коммутации небольших токов в сигнальных цепях. Катушка без защёлки: контакты остаются во включённом положении только пока на катушку подаётся напряжение. После снятия напряжения реле возвращается в исходное состояние.
Напряжение катушки в данных по позиции указано по-разному, 5 В и 12 В постоянного тока. Поэтому исполнение подтверждают до заказа. Для катушек постоянного тока соблюдают полярность, а выброс напряжения при отключении гасят внешней цепью. Предельные 2 А и 250 В относятся к активной нагрузке. При индуктивной нагрузке контакты изнашиваются быстрее, а допустимая мощность на постоянном токе ниже, чем на переменном.
Реле подходит для разработчиков и производителей электронных узлов. Для замены в уже собранных платах важны посадочные размеры и тип монтажа. Ориентироваться нужно на обозначение IM06GR и номер 2-1462037-3.
Основные характеристики
Электромагнитное реле SMD, до 2 А при 250 В переменного тока, контакты из палладия с рутением, катушка без защёлки.
Где применяется
- Телекоммуникационное оборудование: коммутация сигнальных цепей на печатных платах.
- Промышленная автоматика: платы управления и модули ввода-вывода, где нужно гальваническое разделение цепей.
- Ремонт электронных блоков: замена реле того же исполнения на плате.
