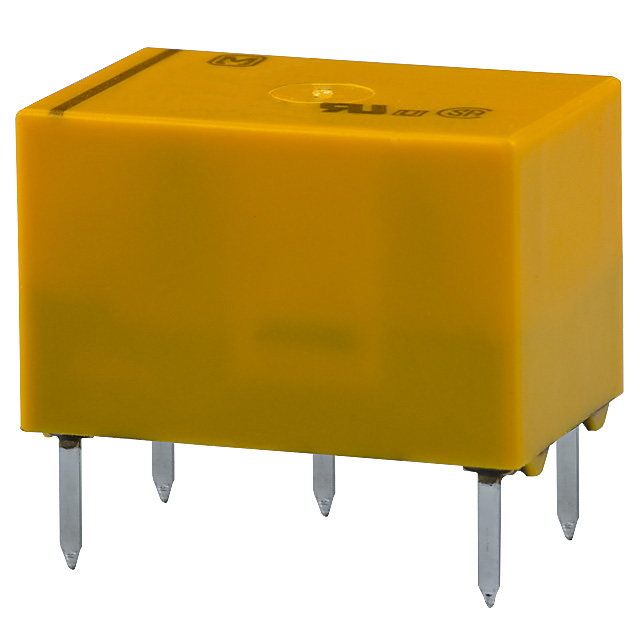

Реле Panasonic DS1E-ML2-DC5V — бистабильное реле с двумя катушками на напряжение 5 В постоянного тока, выпускаемое Panasonic Electric Works. Оно передаёт сигнал из цепи управления в исполнительную цепь, гальванически разделяя их. Двухкатушечная бистабильная схема означает, что один импульс включает реле, а другой, поданный на вторую катушку, выключает его.
Контактная группа — одна на переключение (1 Form C). Контакты из серебра и золота рассчитаны на ток 2 А, коммутируемое напряжение — до 250 В переменного или 220 В постоянного тока, максимальная нагрузка — 500 ВА или 440 Вт. Контакты подбирают по нагрузке: индуктивная цепь изнашивает их быстрее активной, а на постоянном токе допустимая мощность ниже.
Ток катушки — 72 мА, напряжение срабатывания — не более 3,5 В постоянного тока, время срабатывания — 10 мс, время отпускания — 5 мс. Рабочая температура от −40 до +70 °C. Корпус полностью герметичный, выводы под пайку в отверстия платы, исполнение имеет одобрения CSA и UR, статус позиции — серийная.
Из-за бистабильной схемы реле сохраняет положение контактов без питания катушки, но после подачи питания на плату состояние при необходимости задают установочным импульсом. Нагрузки сверх указанных пределов реле не рассчитано.
Основные характеристики
Бистабильное реле, две катушки 5 В DC, ток катушки 72 мА, один переключающий контакт на 2 А, до 250 В AC и 220 В DC, монтаж в отверстия платы.
Где применяется
- Платы автоматики: гальваническая развязка слаботочных выходов от нагрузки.
- Схемы с сохранением состояния: удержание положения контактов без питания катушки.
- Слаботочная коммутация: переключение цепей до 2 А.
- Приборы с широким температурным диапазоном: работа от −40 до +70 °C.
