Реле Infineon PVG612SPBF — твердотельное фотореле компании Infineon. Цепь управления и цепь нагрузки в нём разделены оптической связью, а силовой ключ выполнен на полупроводниках, поэтому подвижных контактов нет. Схема коммутации — одна нормально разомкнутая группа: при подаче сигнала на вход цепь нагрузки замыкается.
Управляющий вход рассчитан на 1,2 В постоянного тока. Нагрузка коммутируется током до 1 А при напряжении от 0 до 60 В, тип выхода в данных указан как переменный и постоянный ток. Сопротивление открытого ключа не превышает 500 мОм. При расчёте нагрева и падения напряжения на коммутируемой цепи учитывают именно это значение.

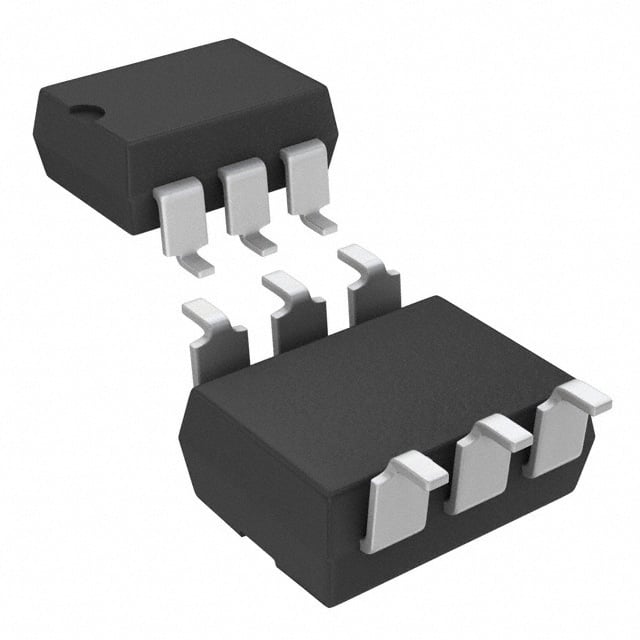

Исполнение — шестивыводный корпус для поверхностного монтажа с выводами в виде «крыла чайки», шириной 7,62 мм (0,300 дюйма). Поставка в тубе. Рабочий диапазон температур — от −40 до 85 °C, у позиции есть одобрение UL, статус у производителя — действующая.
Пределы определяются нагрузкой: 60 В и 1 А — это верхняя граница. Для сетевых напряжений вроде 230 В это реле не подходит, и для таких цепей берут другие аппараты. Электромеханические реле с катушкой — отдельный класс, и замену между ними проводят по параметрам нагрузки и управления.
Основные характеристики
Фотореле, одна нормально разомкнутая группа. Нагрузка до 1 А, от 0 до 60 В, сопротивление открытого ключа до 500 мОм. Вход 1,2 В постоянного тока, температура от −40 до 85 °C.
Где применяется
- Слаботочные цепи автоматики: коммутация сигналов и небольших нагрузок до 60 В с гальваническим разделением от управляющей схемы.
- Платы с поверхностным монтажом: корпус с выводами «крыло чайки» ставится автоматической установкой.
- Измерительные и испытательные цепи: подключение каналов без подвижных контактов, у которых нет износа от числа срабатываний.
