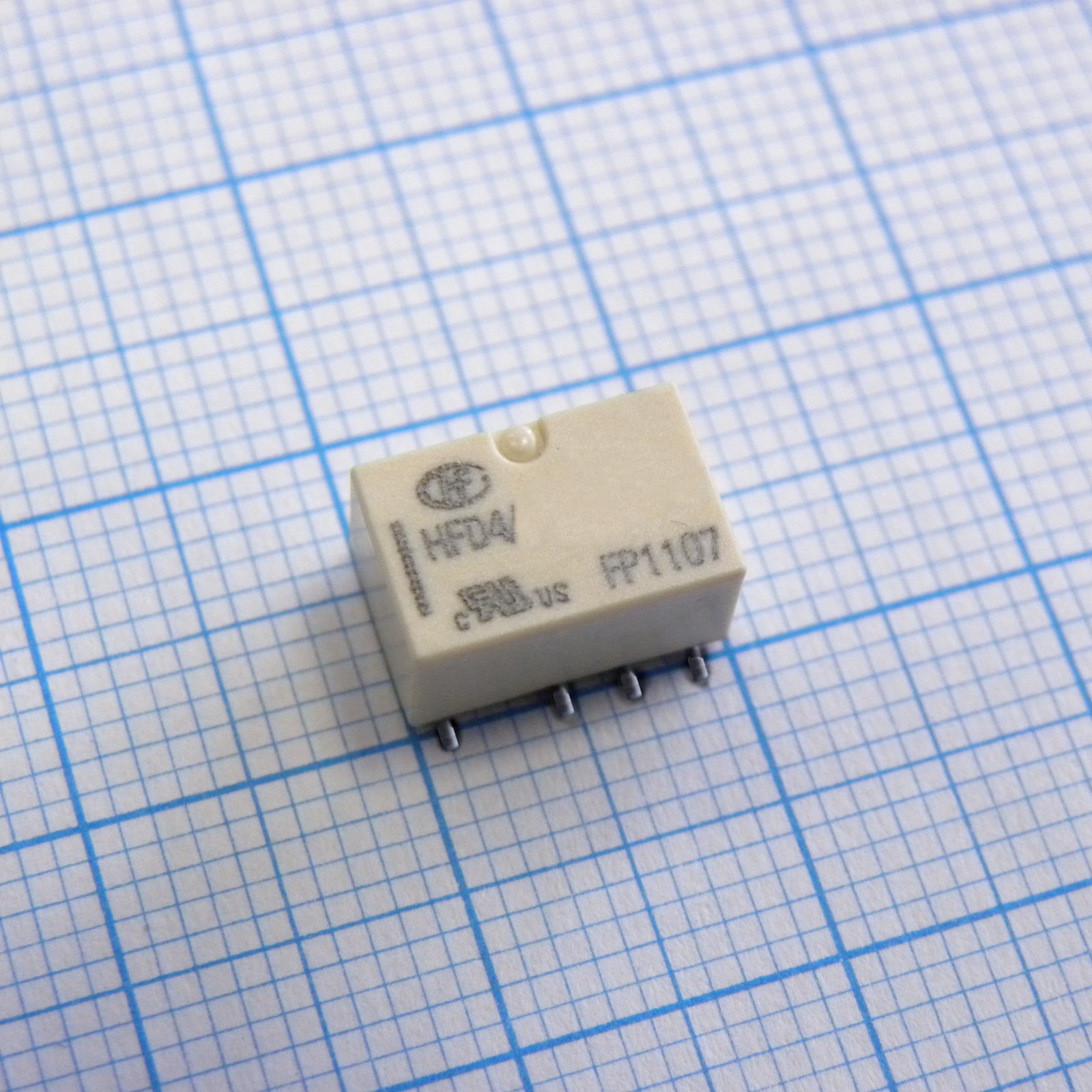

Реле общий Hongfa HFD4/5-LSR — миниатюрное электромагнитное реле в герметичном корпусе для монтажа на плату по технологии SMD. Реле построено на поляризованном магнитопроводе, что даёт ему повышенную чувствительность к управляющему сигналу и низкое энергопотребление катушки по сравнению с обычными электромагнитными реле того же класса — это позволяет применять его в устройствах с ограниченным питанием, где важна экономия тока потребления.
Катушка реле рассчитана на номинальное напряжение 5 В, что соответствует типовым логическим уровням питания портативной аппаратуры и телекоммуникационного оборудования. Управляющий сигнал подаётся напрямую с логической схемы или микроконтроллера без дополнительного согласования по напряжению, а низкое энергопотребление катушки снижает нагрузку на источник питания устройства при частых переключениях.
Контактная группа реле коммутирует ток до 2 А, чего достаточно для переключения слаботочных сигнальных цепей и небольших нагрузок постоянного тока — включения индикаторов, реле следующего каскада, маломощных исполнительных элементов. Герметичный корпус защищает контактную группу от пыли и флюса при пайке, а также от влаги при эксплуатации в открытой атмосфере платы.
Монтаж реле — поверхностный (SMD), корпус рассчитан на автоматическую установку и пайку оплавлением в общем цикле сборки платы наравне с прочими SMD-компонентами, без отдельной операции ручной пайки выводов.
Основные характеристики
- Производитель: Hongfa
- Артикул: HFD4/5-LSR
- Модель: HFD4
- Напряжение катушки: 5 В
- Рабочее напряжение: 5 В
- Тип монтажа: SMD
Где применяется
- Портативная аппаратура: коммутация сигнальных цепей при питании от батарей и низком энергопотреблении
- Телекоммуникационное оборудование: переключение слаботочных сигналов в платах связи и абонентских устройствах
- Платы промышленной автоматики: SMD-монтаж реле в общем цикле сборки без ручной пайки выводов
- Цепи постоянного тока с малой нагрузкой: включение индикации, реле следующего каскада, маломощных исполнительных элементов
