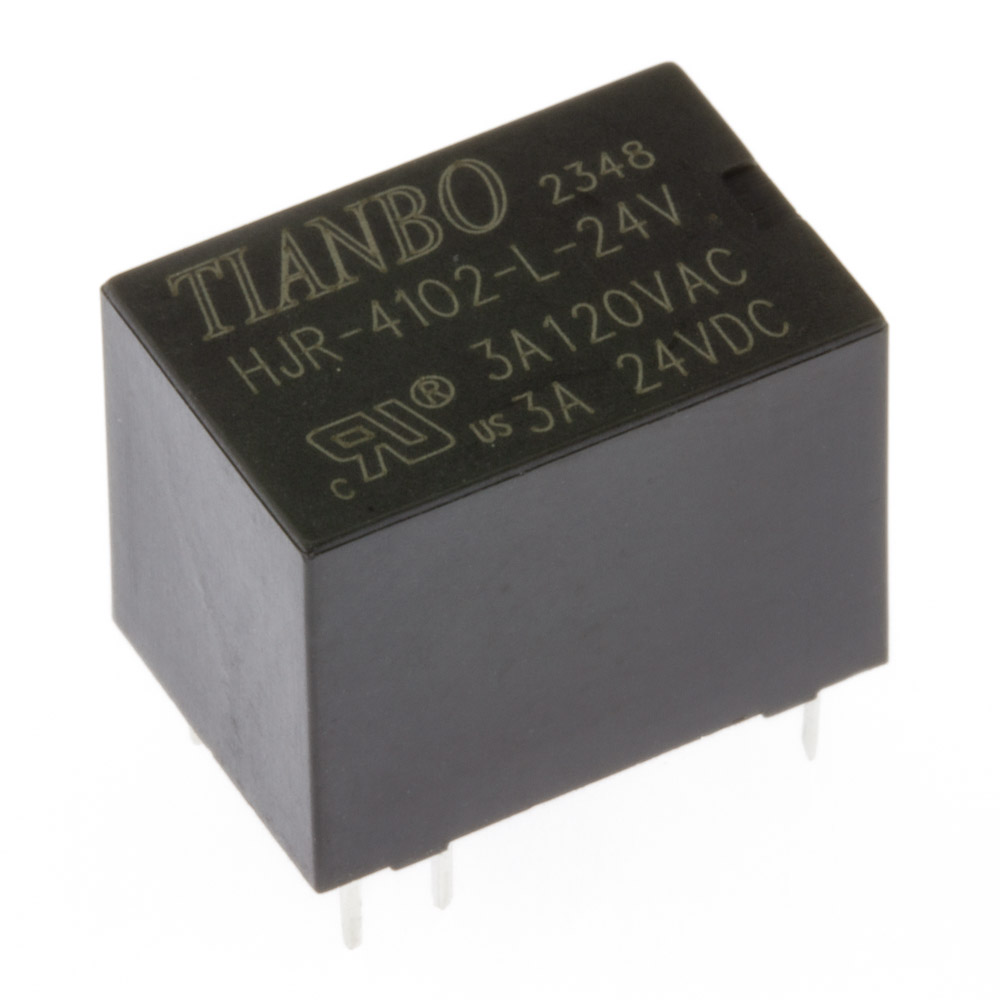

Реле HJR4102-L-24VDC-S-Z (Tianbo) — электромагнитное реле для монтажа в отверстия на печатную плату, рассчитанное на напряжение катушки 24 В постоянного тока. Модель относится к серии HJR4102 и выпускается в герметичном исполнении, что защищает контактную группу от пыли и влаги при пайке и последующей эксплуатации на плате.
Мощность катушки при номинальном напряжении — 0,2 Вт, диапазон рабочего напряжения катушки для серии — 3...48 В постоянного тока, максимальное напряжение катушки для этого исполнения — 31,2 В, напряжение отпускания — 2,4 В. Время срабатывания и время отпускания одинаковые — по 5 мс, что позволяет использовать реле в цепях с относительно быстрым переключением сигнала.
Контактная группа выполнена по схеме с одним переключающим контактом (1 C / 1 Z), материал контактов — серебряный сплав. Номинальная коммутируемая нагрузка — 3 А при 120 В переменного тока, 3 А при 24 В постоянного тока и 1 А при 250 В переменного тока; максимальный коммутируемый ток — 5 А, максимальная коммутируемая мощность — 360 В·А (90 Вт по постоянному току) при напряжении до 240 В переменного тока или 60 В постоянного тока. Минимальная коммутируемая нагрузка — 1 мА при 5 В постоянного тока. Электрическая прочность изоляции между катушкой и контактами — 1000 В переменного тока, между контактами — 500 В переменного тока.
Механический ресурс реле — 10 000 000 циклов переключения, электрический ресурс при номинальной нагрузке — 100 000 циклов. Реле сохраняет работоспособность в диапазоне температур от -30 до +85 °C. Габариты корпуса — 15,8×10,8×11,8 мм.
Основные характеристики
- Напряжение катушки: 24 В постоянного тока
- Диапазон рабочего напряжения катушки: 3...48 В постоянного тока
- Мощность катушки: 0,2 Вт
- Конфигурация контактов: 1 переключающий (1 C / 1 Z)
- Материал контактов: серебряный сплав
- Номинальная нагрузка: 3 А/120 В AC, 3 А/24 В DC, 1 А/250 В AC
- Макс. коммутируемый ток: 5 А
- Макс. коммутируемая мощность: 360 В·А (90 Вт по DC)
- Время срабатывания/отпускания: 5 мс / 5 мс
- Электрическая прочность катушка–контакты: 1000 В переменного тока
- Механический ресурс: 10 000 000 циклов
- Электрический ресурс: 100 000 циклов
- Температура эксплуатации: -30...+85 °C
- Габариты: 15,8×10,8×11,8 мм
- Монтаж: в отверстия на плату, герметичное исполнение
Где применяется
- Промышленная автоматика: коммутация цепей управления и сигнализации на платах контроллеров
- Телекоммуникационное оборудование: переключение линий и каналов передачи сигнала
- Источники питания и зарядные устройства: управление силовыми цепями небольшой мощности
- Встраиваемые платы управления: гальваническая развязка катушки от коммутируемой цепи
