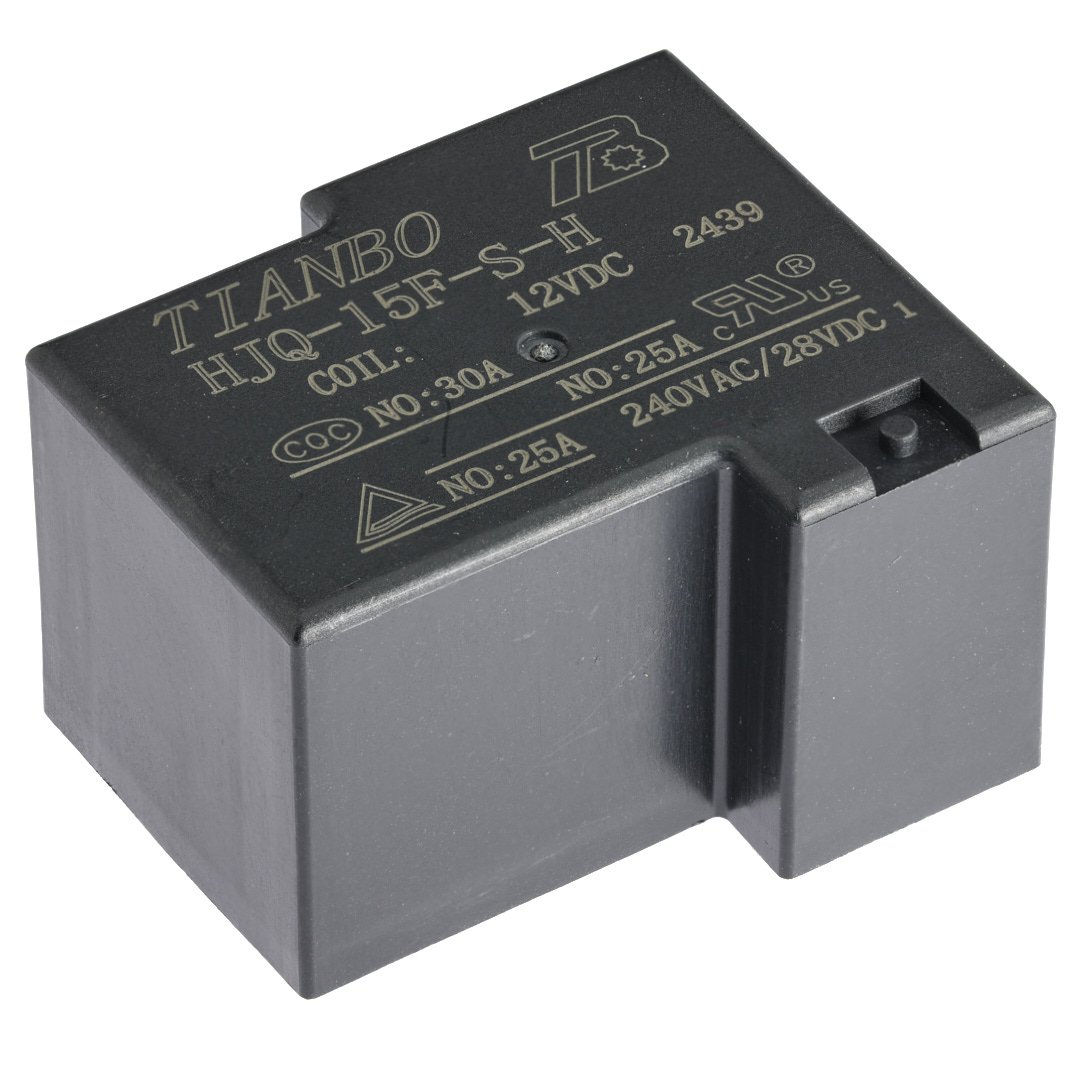

Реле Tianbo HJQ-15F-12VDC-S-H — электромагнитное реле серии HJQ-15F с катушкой на 12 В постоянного тока. Его главное отличие — большой для реле такого размера коммутируемый ток: контакты рассчитаны на нагрузку до 30 А при мощности до 7200 ВА. Контакты изготовлены из серебряного сплава, монтаж — выводной, в отверстия печатной платы.
Серия HJQ-15F выпускается с катушками на разные напряжения: 5, 6, 9, 12, 18, 24, 48 и 110 В постоянного тока. Данное исполнение — на 12 В, и его выбирают, когда управляющий сигнал имеет именно такой уровень. Предельное напряжение на контактах — 250 В переменного или 30 В постоянного тока. Напряжение изоляции составляет 1500 В, электрический ресурс — 100000 циклов, рабочая температура — от −40 до +70 °C.
Корпус компактный: 32 × 27,4 × 19,2 мм. Реле припаивается к плате, поэтому замена потребует выпаивания; для частых замен подходят реле на колодках, но у них другая конструкция. Ограничения следуют из заводских данных: 30 А допустимы для коммутации при указанных напряжениях, а ресурс 100000 циклов относится к электрической нагрузке и зависит от характера цепи. При работе на постоянном токе предельное напряжение значительно ниже, чем на переменном.
Основные характеристики
Катушка 12 В постоянного тока, ток контактов до 30 А. Напряжение на контактах до 250 В переменного и 30 В постоянного тока, ресурс 100000 циклов, корпус 32 × 27,4 × 19,2 мм.
Где применяется
- Силовые цепи на платах: включение нагрузок током до 30 А управляющим сигналом 12 В.
- Промышленная автоматика: коммутация исполнительных цепей от слаботочного управляющего выхода.
- Блоки управления на печатных платах: установка в компактные корпуса благодаря малым габаритам реле.
- Низкотемпературные условия: работа при температуре до −40 °C.
