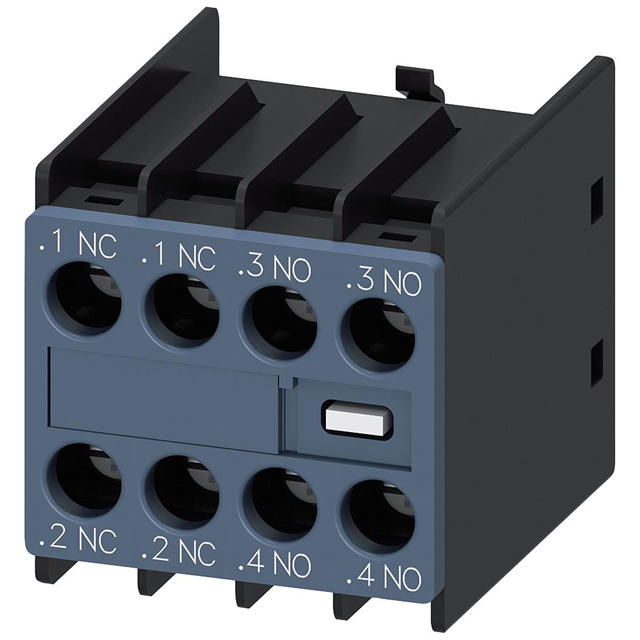

Siemens 3RH2911-1HA22 — вспомогательный выключатель из линейки SIRIUS. Это блок дополнительных контактов, который пристёгивается к лицевой стороне контактора или реле и передаёт в схему управления сведения о положении основного аппарата. Блок содержит два мгновенно срабатывающих контакта, по документации это сочетание замыкающего и размыкающего контактов.
Крепление выполнено защёлкой, поэтому блок устанавливают и снимают без инструмента для сборки. Он подходит для контакторов 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4 и контакторных реле 3RH2. Для других серий применимость нужно проверять отдельно, исходя из конструкции и типоразмера аппарата.
Контакты рассчитаны на коммутацию слаботочных цепей управления и сигнализации. Надёжность определена для малых нагрузок: одно неправильное включение на 100 миллионов операций при 17 В и 1 мА, поэтому блок можно использовать в цепях контроллеров. Механический ресурс типичный — 10 000 000 циклов. Максимальный рабочий ток вспомогательных контактов в категории AC-12 — 10 А, в категории AC-15 при 690 В расчётное значение 1 А.
Подключение выполняется под винт. Допустимо присоединять по два проводника сечением от 0,5 до 1,5 мм² или от 0,75 до 2,5 мм² как однопроводных или многопроводных, так и тонкопроволочных с концевой заделкой. Степень защиты с лицевой стороны IP20, поэтому блок работает в закрытом шкафу. Размеры корпуса: высота 37,5 мм, глубина 43,7 мм.
Основные характеристики
- Категория изделия: вспомогательный выключатель
- Серия: SIRIUS
- Число контактов: 2, с мгновенным срабатыванием
- Вид крепления: защёлка, установка на лицевой панели
- Рабочий ток при AC-12: до 10 А
- Рабочий ток при AC-15, 690 В: расчётное значение 1 А
- Расчётный ток при 24 В: 10 А
- Выдерживаемое импульсное напряжение: 6 кВ
- Сечение проводников: 0,5 ... 2,5 мм²
- Механический ресурс: 10 000 000 циклов, типичное значение
- Рабочая температура: от -25 до +60 °C
- Температура хранения: от -55 до +80 °C
- Степень защиты: IP20 с лицевой стороны
Где применяется
- Пусковые схемы двигателей: обратная связь о включённом положении контактора.
- Блокировки: взаимная блокировка пары контакторов в реверсивных и звезда-треугольник схемах.
- Сигнализация: передача состояния аппарата на лампу или дискретный вход контроллера.
- Модернизация шкафов: добавление контактов к уже установленному контактору без замены аппарата.
