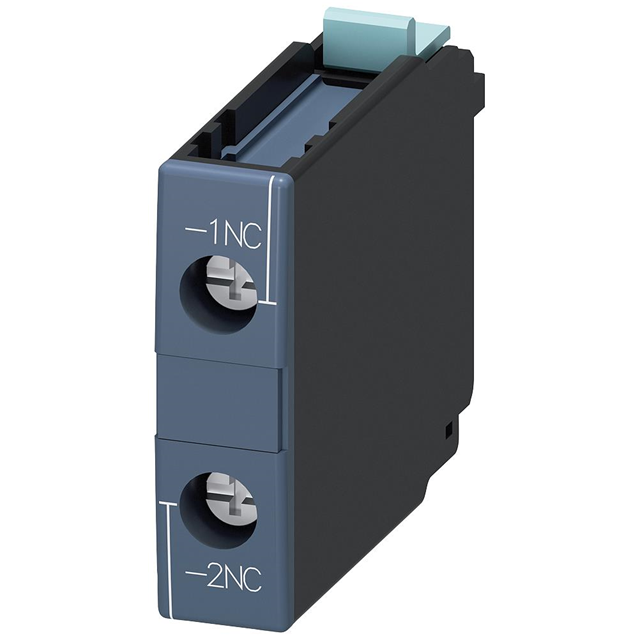

Компонент Siemens 3RH1921-1CA01 — вспомогательный выключатель серии SIRIUS: блок дополнительных контактов с одним нормально закрытым контактом. Он пристёгивается на передней панели контактора и добавляет к нему слаботочную цепь, гальванически отделённую от силовых полюсов. Через эту цепь контроллер или реле получает сигнал о состоянии аппарата, а схема управления — условие блокировки.
Блок рассчитан на контакторы серий 3RT10, 3RT12, 3RT145, 3RT146 и 3RT147. Крепление с защёлкой, поэтому монтаж не требует инструмента для разборки аппарата. Ширина корпуса 10 мм, высота 38 мм, глубина 51 мм, так что в щите блок почти не занимает места.
Подключение выполняется под винт. Допускается один проводник сечением 0,5–2,5 мм² или два проводника: 2 x 0,5–1,5 мм² и 2 x 0,75–2,5 мм². Это относится и к тонкопроволочным жилам с наконечником. Степень защиты с лицевой стороны — IP20, поэтому блок предназначен для установки внутри шкафа или щита.
Контакт нормально закрытый: при отключённом контакторе цепь замкнута, при включении размыкается. Его используют там, где нужен сигнал об отключённом состоянии аппарата или взаимная блокировка двух контакторов. Если схеме нужен контакт, замыкающийся при включении, потребуется исполнение с нормально разомкнутым контактом.
Допустимый ток зависит от напряжения и категории применения. Максимальный рабочий ток при AC-12 составляет 10 А, при AC-15 и 690 В расчётное значение 1 А. Контакт надёжен и в слаботочных цепях: при 17 В и 1 мА допускается одно неправильное включение на 100 млн. Для нагрузки выше указанных значений вспомогательный контакт не подходит, нужен силовой аппарат.
Основные характеристики
- Категория изделия: вспомогательный выключатель
- Торговая марка: SIRIUS
- Совместимость: контакторы 3RT10, 3RT12, 3RT145, 3RT146, 3RT147
- Исполнение: пристёгивается на передней панели, крепление с защёлкой
- Габариты: ширина 10 мм, высота 38 мм, глубина 51 мм
- Рабочий ток при AC-12: не более 10 А
- Ток при 24 В и при 230 В: 10 А
- Ток при 400 В: 3 А
- Рабочий ток при AC-15 и 690 В: 1 А (расчётное значение)
- Импульсное выдерживаемое напряжение: 6 кВ (расчётное значение)
- Сечение проводников: 0,5–2,5 мм²
- Механический ресурс: 10 000 000 циклов (типичное значение)
- Электрический ресурс при AC-15 и 230 В: 200 000 циклов (типичное значение)
- Степень защиты с лицевой стороны: IP20
- Температура при эксплуатации: от -25 до +60 °C
- Температура при хранении: от -55 до +80 °C
- Директива RoHS: 07/01/2006
Где применяется
- Сигнализация состояния: передача на контроллер или реле сигнала об отключённом контакторе.
- Электрическая блокировка: защита от одновременного включения двух контакторов, например в реверсивных схемах.
- Цепи управления: формирование условий пуска и останова в шкафах автоматики.
- Насосные и вентиляционные установки: контроль положения контактора пускателя в щитах управления.
