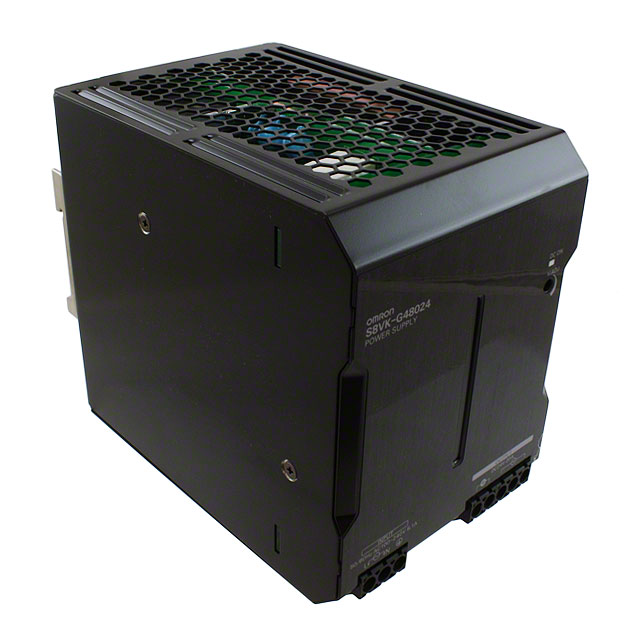

Компонент Omron S8VK-G48024 — это однофазный импульсный блок питания серии S8VK, который преобразует сетевое переменное напряжение в стабилизированное постоянное 24 В. Номинальный выходной ток составляет 20 А, выходная мощность — 480 Вт, выходной канал один. Блок предназначен для питания цепей постоянного тока в шкафах управления: контроллеров, датчиков, реле, клапанов и приводов.
Корпус выполнен в книжном исполнении и крепится на DIN-рейку. Размеры составляют 95 мм в ширину, 125 мм в высоту и 140 мм в глубину. Такая компоновка позволяет ставить блок в плотные шкафы и менять его при обслуживании без переделки монтажной панели. Подключение выполняется через винтовые клеммы.
Вход рассчитан на широкий диапазон. Номинальное переменное напряжение 100–240 В при 50 Гц, допустимое переменное — от 85 до 264 В. Допустимое постоянное напряжение питания — от 90 до 350 В. Это позволяет применять блок в сетях с заметными отклонениями напряжения. КПД достигает 93 %, поэтому потери и нагрев внутри шкафа меньше, чем у менее эффективных моделей.
Режим Power Boost даёт запас до 120 % по току на короткое время. Он нужен для запуска нагрузок с повышенным пусковым током, например приводов и электромагнитных клапанов. Рабочий диапазон температур — от −40 до +70 °C. Режим Power Boost рассчитан на кратковременную работу, поэтому для длительной нагрузки выбирайте блок по номинальному току 20 А. Блок защищён от перегрузки и перенапряжения.
Основные характеристики
- Выходное напряжение: 24 В постоянного тока
- Выходной ток: 20 А номинальный
- Выходная мощность: 480 Вт
- Число выходных каналов: 1
- Питание, переменное: 100–240 В номинальное, 85–264 В допустимое
- Питание, постоянное: 90–350 В
- Фаза: однофазный
- КПД: 93 %
- Режим Power Boost: 120 %
- Диапазон температур: −40…+70 °C
- Монтаж: на DIN-рейку, книжный тип
- Клеммы: винтовые
- Размеры: 95 × 125 × 140 мм (ширина, высота, глубина)
Где применяется
- Шкафы управления: питание контроллеров, модулей ввода-вывода и датчиков от одной шины 24 В.
- Машиностроение: станки и линии, где при пуске нагрузка кратковременно возрастает.
- Модернизация установок: замена блока питания в существующем шкафу на DIN-рейке.
- Системы с нестабильной сетью: объекты, где напряжение питания может отклоняться от номинала.
