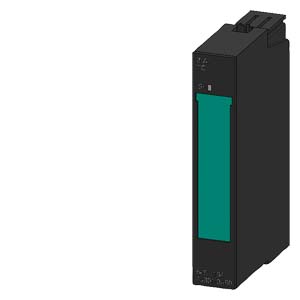

Модуль Siemens 6ES7134-4JB01-0AB0 — электронный модуль термопар для распределённой периферии ET 200S, два аналоговых входа для подключения термопар. Модуль устанавливается в станцию ET 200S как один из функциональных элементов и передаёт в контроллер значение температуры, измеренное подключёнными термоэлементами, не выполняя при этом никакой обработки сигнала, кроме линеаризации.
Разрешение измерения — 15 бит плюс знак при диапазоне входного сигнала от -80 до 80 мВ. Модуль линеаризует сигнал под характеристики термопар типов B, E, J, K, L, N, R, S и T по IEC 584, так что настройка канала сводится к выбору типа применяемой термопары. Сопротивление на входе одинаково для всех типов термопар и составляет 1 МОм. Компенсация холодного спая только внешняя, по одному компенсационному датчику на канал; встроенной компенсации внутри модуля нет.
Время преобразования канала — 55 или 65 мс в зависимости от настройки фильтра, при включённом контроле обрыва провода добавляется ещё 20 мс. Время интегрирования 16,7 или 20 мс привязано к частоте подавления помех 50 или 60 Гц. Доступны четыре ступени фильтрации: без ступени — 1х время цикла, слабая — 4х, средняя — 32х и сильная — 64х; выбор ступени определяет соотношение между быстродействием канала и подавлением шума измерения. Обрыв провода модуль определяет только при использовании настоящих термоэлементов; диагностику обрыва и групповую диагностику, а также контроль переполнения и незаполнения диапазона можно включать и отключать по отдельности.
Модуль питается постоянным током 24 В от блока питания станции, ток потребления от источника напряжения нагрузки не превышает 30 мА, от шины объединительной платы станции — 10 мА. Рассеиваемая мощность 0,6 Вт, изоляция испытана напряжением 500 В постоянного тока. Корпус шириной 15 мм, высотой 81 мм и глубиной 52 мм весит около 40 г, что позволяет устанавливать несколько таких модулей в станции ET 200S плотным рядом без лишнего расхода места на монтажной рейке.
Основные характеристики
- Число аналоговых входов: 2
- Поддерживаемые термопары: типы B, E, J, K, L, N, R, S, T по IEC 584
- Разрешение: 15 бит + знак, диапазон входного сигнала -80 ... 80 мВ
- Сопротивление на входе: 1 МОм
- Компенсация холодного спая: внешняя, один компенсационный датчик на канал
- Время преобразования: 55/65 мс на канал, плюс 20 мс при включённом контроле обрыва провода
- Время интегрирования: 16,7 / 20 мс
- Ступени фильтрации: без ступени (1х), слабая (4х), средняя (32х), сильная (64х)
- Макс. адресное пространство на модуль: 4 байта
- Питание: 24 В постоянного тока от блока питания станции
- Потребление: до 30 мА от L+, до 10 мА от шины объединительной платы
- Рассеиваемая мощность: 0,6 Вт
- Изоляция: испытана напряжением 500 В постоянного тока
- Габариты: ширина 15 мм, высота 81 мм, глубина 52 мм, масса около 40 г
Где применяется
- Контроль температуры в промышленных процессах: измерение термопарами в печах, сушильных камерах, литейном и термическом оборудовании
- Распределённая периферия ET 200S: включение в состав станции на линии PROFIBUS или PROFINET рядом с другими функциональными модулями
- Компактные шкафы автоматизации: экономия места на монтажной рейке за счёт ширины модуля 15 мм
- Процессы с обязательной диагностикой датчика: применение там, где нужен контроль обрыва провода термопары и групповая диагностика канала
