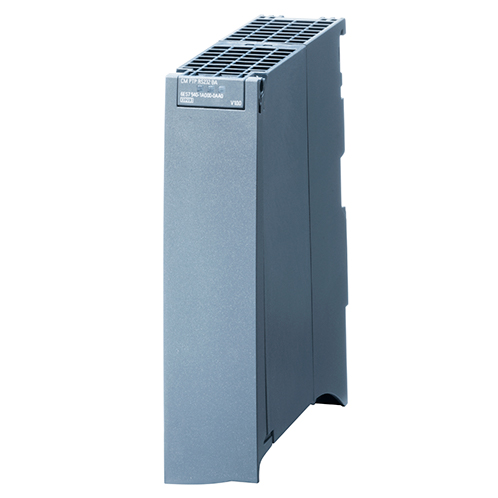

Модуль ПЛК Siemens 6ES7541-1AB00-0AB0 — коммуникационный модуль для двухточечного обмена по интерфейсам RS 485 и RS 422. Он относится к семейству SIMATIC S7-1500 и подключает к контроллеру устройства с последовательным портом: счётчики, весы, сканеры, регуляторы.
Отличие этого исполнения в поддержке сразу двух интерфейсов. Интерфейс RS 485 допускает работу в двухпроводной схеме, а RS 422 — в четырёхпроводной с раздельным приёмом и передачей. Выбор зависит от подключаемого устройства. Обозначение HF указывает на исполнение с повышенными возможностями, и точный набор протоколов проверяют по заводской документации.
Максимальная скорость передачи данных на обоих интерфейсах — 115,2 кбит/с, длина линии до 1 200 м. Это ограничение по скорости: для быстрых протоколов и больших потоков данных модуль не предназначен, подойдут сетевые модули Ethernet. Скорость и длина связаны, поэтому на предельной длине линии скорость выбирают ниже максимальной.
Модуль можно устанавливать на шину S7-1500, питание он берёт из шины на задней стенке. Номинальный потребляемый ток — 33 мА, нормальная рассеиваемая мощность — 0,6 Вт. Габариты: ширина 45 мм, глубина 125 мм, высота 130 мм. Модуль выполняет только связь и не заменяет процессор, поэтому для работы нужны остальные компоненты станции.
Основные характеристики
Коммуникационный модуль RS 485 и RS 422 для S7-1500, до 115,2 кбит/с, длина линии до 1 200 м, потребление 33 мА из шины.
Где применяется
- Подключение измерительных приборов: считывание данных со счётчиков и весов по последовательной линии.
- Связь с регуляторами и преобразователями: обмен по двухточечному соединению.
- Ввод данных от считывателей: подключение сканеров и терминалов к контроллеру.
- Включение старого оборудования в новую систему: устройства с последовательным портом на современном контроллере.
