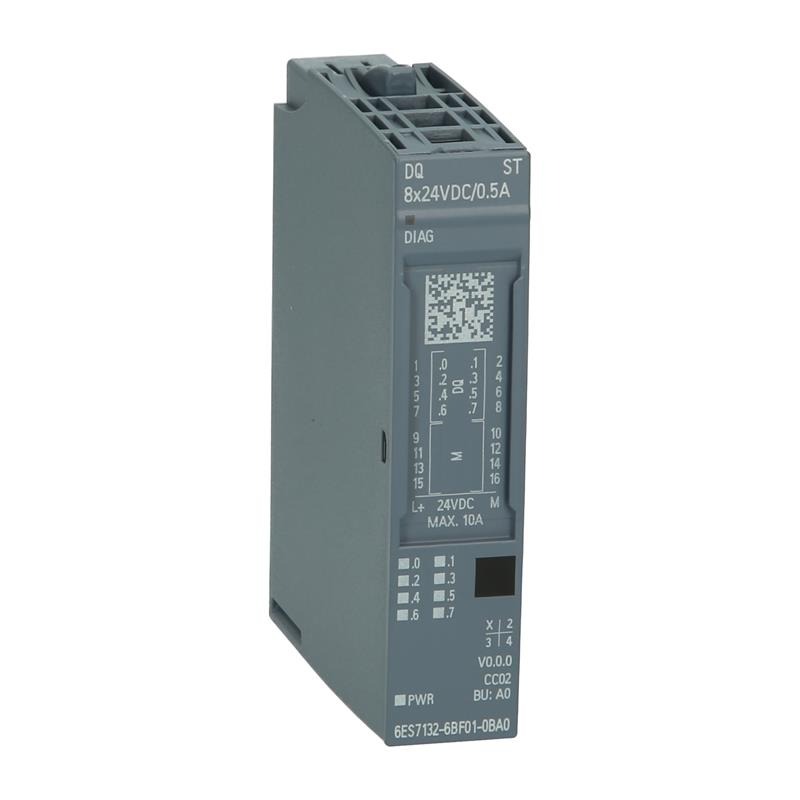

Модуль дискретного вывода Siemens SIMATIC ET 200SP DQ 8×24VDC/0.5A ST 6ES7132-6BF01-0BA0 — периферийный модуль вывода станции распределённого ввода-вывода ET 200SP. Модуль имеет 8 дискретных выходов типа Source Output (PNP, P-переключение) и устанавливается на базовый блок типа A0; подключение нагрузки возможно по 1-, 2-, 3- и 4-проводной схеме, для трёх- и четырёхпроводного варианта используются клеммы AUX или отдельный модуль распределения потенциалов.
Каждый канал коммутирует нагрузку номинальным напряжением 24 В постоянного тока и номинальным током 0,5 А; максимальный ток на канал совпадает с номинальным, а суммарный ток на модуль ограничен 4 А независимо от температуры эксплуатации — значение одинаково вплоть до 60 °C. Ток покоя в состоянии «0» не превышает 0,1 мА, а собственное потребление модуля без нагрузки — до 35 мА. Модуль защищён от короткого замыкания на L+ и на массу по каждому каналу, диапазон питающего напряжения — от 19,2 до 28,8 В постоянного тока.
Диагностика реализована через зелёные и красные светодиоды DIAG, отдельный зелёный светодиод контроля напряжения питания PWR и зелёные светодиоды состояния каждого канала. Модуль поддерживает данные для идентификации и техобслуживания I&M0–I&M3, что упрощает учёт и замену оборудования в проекте. Адресное пространство занимает 1 байт данных плюс 1 байт информации о качестве сигнала. Длина неэкранированной линии до нагрузки допускается до 600 м.
Модуль совместим с проектированием в STEP 7 версии не ниже V5.5 SP3, TIA Portal версии не ниже V14 и PCS 7 версии не ниже V8.1 SP1; для интеграции по PROFINET используется файл GSDML версии V2.3, по PROFIBUS — файлы GSD начиная с ревизии 3 и 5. Габариты модуля — высота 73 мм, глубина 58 мм, масса около 30 г. Изоляция между каналами и шиной задней стенки испытана напряжением 707 В постоянного тока. Диапазон рабочих температур — от −30 до +60 °C в зависимости от способа монтажа, высота установки допускается до 2000 м без дополнительных ограничений.
Основные характеристики
- Число выходов: 8
- Тип выхода: Source Output (PNP, P-переключение)
- Номинальное напряжение: 24 В пост. тока
- Номинальный/максимальный ток на канал: 0,5 А
- Максимальный ток на модуль: 4 А
- Диапазон питающего напряжения: от 19,2 до 28,8 В пост. тока
- Защита: от короткого замыкания на L+ и на массу по модулю
- Базовый блок: тип A0
- Подключение: 1-, 2-, 3- и 4-проводное
- Адресное пространство: 1 байт + 1 байт информации о качестве
- Изоляция: испытана 707 В пост. тока
- Длина линии (неэкранированная): до 600 м
- Диагностика: I&M0–I&M3, светодиоды DIAG и PWR
- Габариты: высота 73 мм, глубина 58 мм
- Масса: около 30 г
- Диапазон рабочих температур: от −30 до +60 °C
- Высота установки: до 2000 м
Где применяется
- Станции ET 200SP: расширение или замена модулей дискретного вывода в существующих станциях распределённого ввода-вывода
- Управление исполнительными механизмами: коммутация катушек контакторов, электромагнитных клапанов и индикаторов на напряжение 24 В
- Компактные шкафы автоматизации: применение там, где важны небольшие габариты модуля и монтаж на базовый блок A0
- Проекты на PROFINET и PROFIBUS: интеграция через GSDML/GSD-файлы в существующие конфигурации TIA Portal и STEP 7
