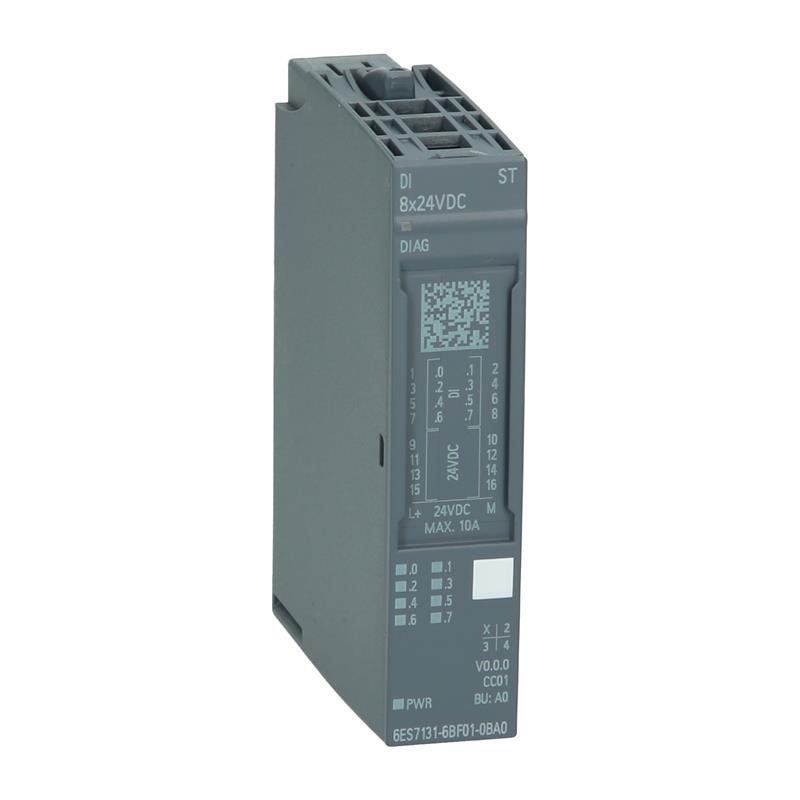

Модуль дискретного ввода Siemens SIMATIC ET 200SP DI 8×24VDC ST 6ES7131-6BF01-0BA0 — периферийный модуль станции ET 200SP с восемью каналами дискретного ввода 24 В постоянного тока. Модуль относится к модулям со стандартными функциями (тип 3 по IEC 61131) и рассчитан на вход PNP с втекающим током (sink, P-считывание). Устанавливается на базовый блок типа A0 и занимает место в общей шине станции наравне с другими периферийными модулями ET 200SP.
Каждый канал воспринимает сигнал "1" в диапазоне от +11 до +30 В и сигнал "0" — от -30 до +5 В, типовой входной ток при сигнале "1" составляет 2,5 мА. Модуль поддерживает несколько схем подключения датчиков — 1-, 2-, 3- и 4-проводную, при этом 3- и 4-проводные схемы требуют базового блока с клеммами AUX или модуля распределения потенциалов. Время реакции входа параметрируется отдельно для каждого канала в диапазоне от 0,05 до 20 мс, к выбранному значению добавляется задержка 30–500 мкс независимо от длины линии.
Питание датчиков модуль берёт с выходным напряжением не ниже 19,2 В и способен отдавать на канал до 700 мА при токе на модуль также до 700 мА. Контроль питания датчика можно включить опционально — тогда модуль различает обрыв провода по сопротивлению цепи датчика от 25 до 45 кОм. Диагностика реализована на уровне модуля: короткое замыкание и обрыв провода определяются по модулю в целом, а состояние каждого канала и наличие питания показывают отдельные светодиоды.
Модуль читает и хранит данные идентификации и техобслуживания I&M0–I&M3, что удобно при инвентаризации станции и замене модулей. Он совместим со STEP 7 версии не ниже V5.5 SP3, STEP 7 TIA Portal не ниже V14 и PCS 7 не ниже V8.1 SP1, подключается по PROFIBUS (GSD не ниже ревизии 3 и 5) и по PROFINET (GSDML версии 2.3). Длина неэкранированной линии до датчика — не более 600 м.
Основные характеристики
- Количество входов: 8 каналов 24 В пост. тока + 1 байт информации о качестве
- Тип входа: PNP, sink, P-считывание, тип 3 по IEC 61131
- Диапазон питания: от 19,2 до 28,8 В пост. тока, номинал 24 В
- Уровни сигналов: "0" от -30 до +5 В; "1" от +11 до +30 В, типовой ток 2,5 мА
- Выходной ток на канал/модуль: до 700 мА
- Потребление тока модуля: до 50 мА (все каналы от питания датчика)
- Параметрируемая задержка входа: 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 мс + 30–500 мкс
- Диагностика: обрыв провода и короткое замыкание по модулю, светодиоды DIAG и PWR
- Подключение: BU-тип A0, 1-, 2-, 3- и 4-проводная схема
- Длина линии: неэкранированная, до 600 м
- Рабочая температура: от -30 до +50 °C (вертикальный монтаж), от -30 до +60 °C (горизонтальный монтаж)
- Габариты (В×Г): 73×58 мм, масса около 28 г
- Поддержка сред разработки: STEP 7 от V5.5 SP3, TIA Portal от V14, PCS 7 от V8.1 SP1
Где применяется
- Распределённый ввод-вывод: сбор сигналов от концевых выключателей, датчиков положения и кнопок в станциях ET 200SP на PROFINET и PROFIBUS
- Машиностроение: контроль дискретных состояний узлов оборудования при построении шкафов управления станками и конвейерами
- Промышленная автоматизация: расширение станций ET 200SP дополнительными каналами ввода при модернизации существующих щитов
- Системы с горячей заменой модулей: участки, где нужно менять периферию без остановки станции
Специалисты «Азияторга» подберут этот модуль под конкретную станцию ET 200SP, предложат аналог при необходимости и рассчитают срок поставки из Китая. Заявку можно отправить на prom@tkasiatorg.ru.
