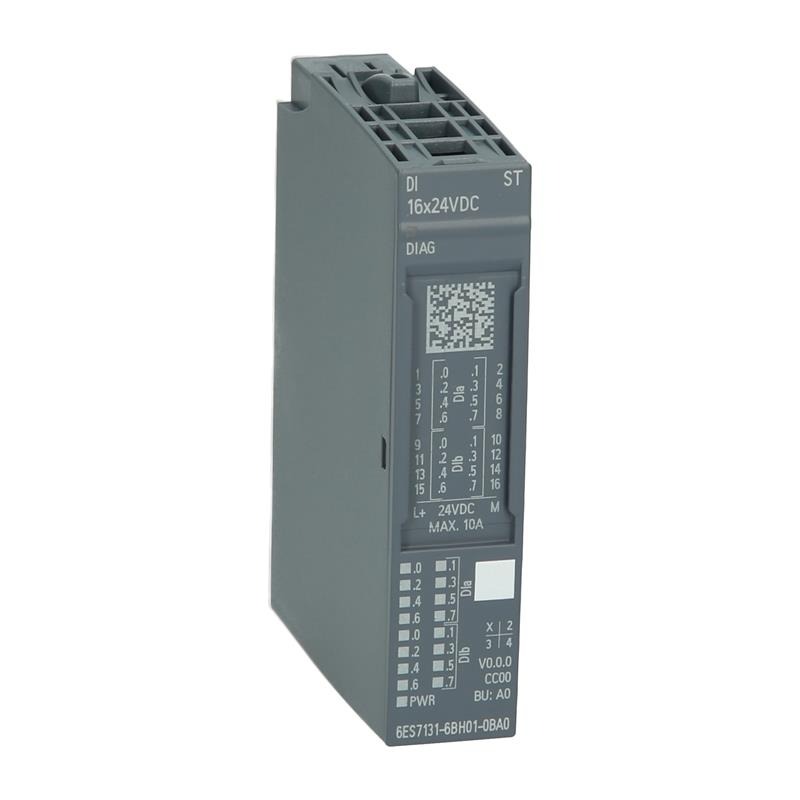

Модуль дискретного ввода Siemens SIMATIC ET 200SP DI 16×24VDC ST 6ES7131-6BH01-0BA0 предназначен для станции распределённой периферии SIMATIC ET 200SP и обеспечивает приём 16 дискретных сигналов на номинальное напряжение 24 В постоянного тока. Модуль устанавливается на базовый блок BaseUnit типа A0, допустимый диапазон питания — от 19,2 до 28,8 В.
Входы модуля выполнены как PNP (sink, P-считывание) по типу 3 стандарта IEC 61131: диапазон -30…+5 В воспринимается как логический «0», диапазон +11…+30 В — как «1», типовой входной ток при единичном сигнале — 2,5 мА. Состояние каналов модуль передаёт контроллеру станции в виде двух байтов данных и двух дополнительных байтов информации о качестве сигнала.
Для каждого канала отдельно программируется время фильтрации сигнала — от 0,05 до 20 мс (шаг значений 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс плюс аппаратная задержка 30–500 мкс), что снижает влияние дребезга контактов. При работе с простыми контактными датчиками можно включить помодульную диагностику обрыва провода с порогом сопротивления 25–45 кОм; неисправность отображается красным светодиодом DIAG, состояние питания и каждого канала — отдельными зелёными индикаторами PWR и канальными светодиодами.
По условиям эксплуатации модуль допускает температуру от -30 до +60 °C при горизонтальном настенном монтаже и от -30 до +50 °C при вертикальном, изоляция проверена напряжением 707 В постоянного тока. В проекте он распознаётся средами STEP 7 версии не ниже V5.5 SP3 и TIA Portal не ниже V14, а в сети — по GSD-файлам PROFIBUS ревизии 3 и 5 либо по GSDML V2.3 для PROFINET.
Основные характеристики
- Количество входов: 16
- Номинальное напряжение: 24 В пост. тока (19,2–28,8 В)
- Тип входа: PNP (sink), тип 3 по IEC 61131
- Уровень сигнала «0»: от -30 до +5 В
- Уровень сигнала «1»: от +11 до +30 В
- Типовой ток при «1»: 2,5 мА
- Время фильтрации: 0,05–20 мс, параметрируется по каналам
- Диагностика обрыва провода: помодульно, 25–45 кОм (опционально)
- Потребляемый ток: не более 90 мА
- Рассеиваемая мощность: 1,7 Вт
- Габариты (высота × глубина): 73 × 58 мм
- Масса: 28 г
- Рабочая температура: от -30 до +60 °C (горизонтальный монтаж), от -30 до +50 °C (вертикальный монтаж)
- Монтаж: на базовый блок BaseUnit типа A0
- Индикация: светодиоды PWR, DIAG, состояние каналов
- Поддержка сетей: PROFINET (GSDML V2.3), PROFIBUS (GSD ревизии 3 и 5)
- Поддержка сред разработки: STEP 7 не ниже V5.5 SP3, TIA Portal не ниже V14, PCS 7 не ниже V8.1 SP1
Где применяется
- Распределённая периферия станков и линий: наращивание дискретных входов станции ET 200SP без замены контроллера
- Подключение датчиков и концевых выключателей: приём сигналов PNP-датчиков и механических контактов
- Сети PROFINET и PROFIBUS: работа в составе станции, подключённой к контроллеру по этим протоколам
- Узлы с контролем целостности проводки: цепи, где важно фиксировать обрыв линии до простого контактного датчика
