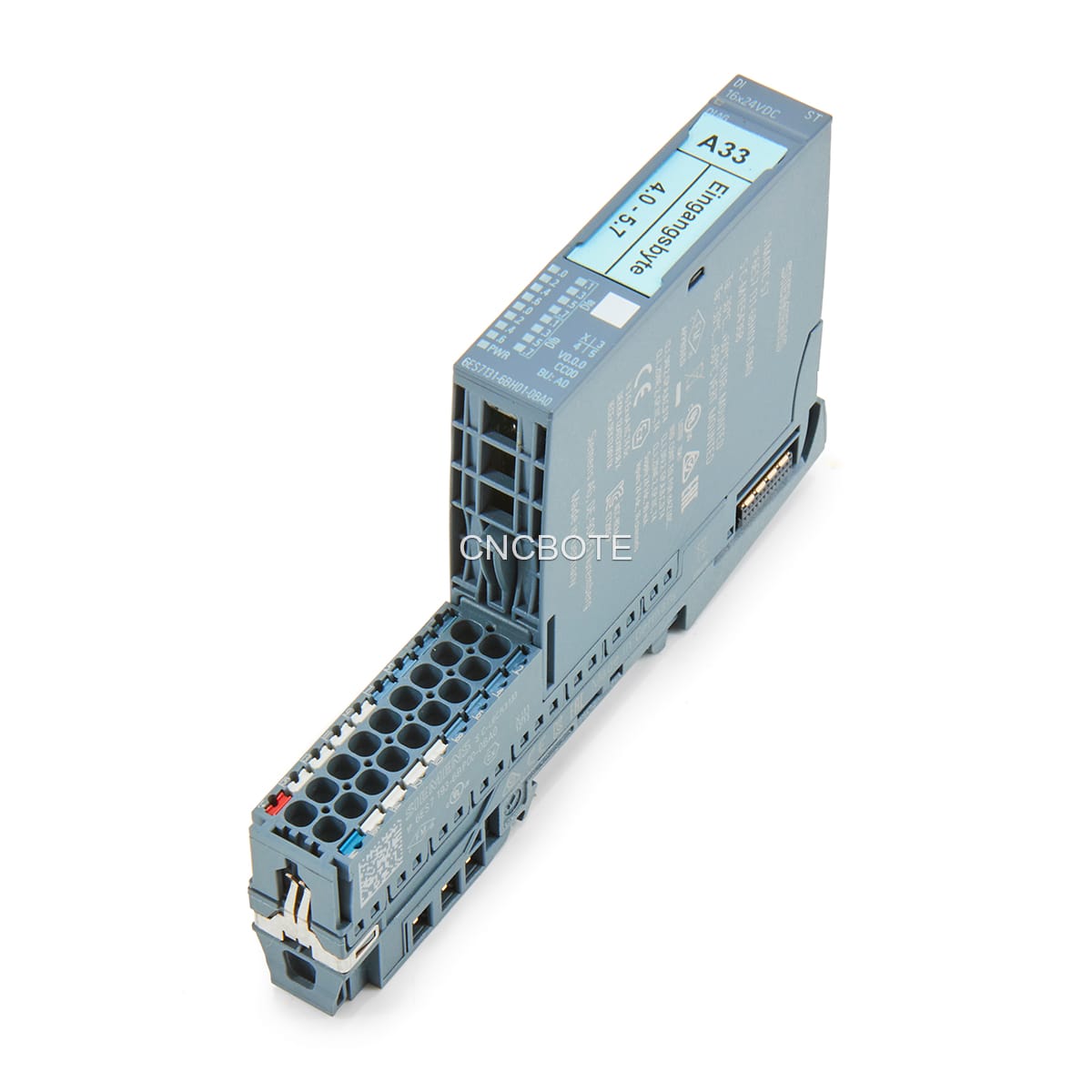

Модуль дискретного ввода Siemens SIMATIC ET 200SP DI 16×24V 6ES7131-6BH01-0BA0 — модуль дискретных входов для станции распределённой периферии SIMATIC ET 200SP. Модуль устанавливается на базовый блок BaseUnit типа A0 и обслуживает 16 каналов дискретных входов на номинальное напряжение 24 В постоянного тока, допустимый диапазон питания — от 19,2 до 28,8 В.
Каждый канал распознаёт сигнал по типу 3 стандарта IEC 61131, вход выполнен как PNP (sink, P-считывание): уровень от -30 до +5 В модуль трактует как логический «0», уровень от +11 до +30 В — как «1». Типовой ток входа при единичном сигнале — 2,5 мА. Считанное состояние каналов модуль передаёт в контроллер станции двумя байтами данных и дополнительными двумя байтами информации о качестве сигнала.
Время фильтрации сигнала задаётся программно отдельно для каждого канала — от 0,05 до 20 мс (значения 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс, плюс аппаратная задержка 30–500 мкс), что позволяет подавлять дребезг контактов датчиков разной инерционности. Для входов с простыми контактами датчика можно включить помодульную диагностику обрыва провода — модуль фиксирует сопротивление линии в диапазоне 25–45 кОм и сигнализирует об обрыве красным светодиодом DIAG; состояние питания и каждого канала отображают отдельные светодиоды PWR и зелёные индикаторы каналов.
Модуль рассчитан на горизонтальный настенный монтаж при температуре от -30 до +60 °C и вертикальный — от -30 до +50 °C, испытан изоляцией 707 В постоянного тока. Он поддерживается инженерными средами STEP 7 не ниже версии V5.5 SP3 и TIA Portal не ниже V14, а на уровне сети распознаётся по файлам GSD для PROFIBUS (ревизии 3 и 5) и GSDML V2.3 для PROFINET.
Основные характеристики
- Количество входов: 16
- Номинальное напряжение: 24 В пост. тока (19,2–28,8 В)
- Тип входа: PNP (sink), тип 3 по IEC 61131
- Уровень сигнала «0»: от -30 до +5 В
- Уровень сигнала «1»: от +11 до +30 В
- Типовой ток при «1»: 2,5 мА
- Время фильтрации: 0,05–20 мс, параметрируется по каналам
- Диагностика обрыва провода: помодульно, 25–45 кОм (опционально)
- Потребляемый ток: не более 90 мА
- Рассеиваемая мощность: 1,7 Вт
- Габариты (высота × глубина): 73 × 58 мм
- Масса: 28 г
- Рабочая температура: от -30 до +60 °C (горизонтальный монтаж), от -30 до +50 °C (вертикальный монтаж)
- Монтаж: на базовый блок BaseUnit типа A0
- Индикация: светодиоды PWR, DIAG, состояние каналов
- Поддержка сетей: PROFINET (GSDML V2.3), PROFIBUS (GSD ревизии 3 и 5)
- Поддержка сред разработки: STEP 7 не ниже V5.5 SP3, TIA Portal не ниже V14, PCS 7 не ниже V8.1 SP1
Где применяется
- Распределённая периферия станков и линий: наращивание дискретных входов станции ET 200SP без замены контроллера
- Подключение датчиков и концевых выключателей: приём сигналов PNP-датчиков и механических контактов
- Сети PROFINET и PROFIBUS: работа в составе станции, подключённой к контроллеру по этим протоколам
- Узлы с контролем целостности проводки: цепи, где важно фиксировать обрыв линии до простого контактного датчика
