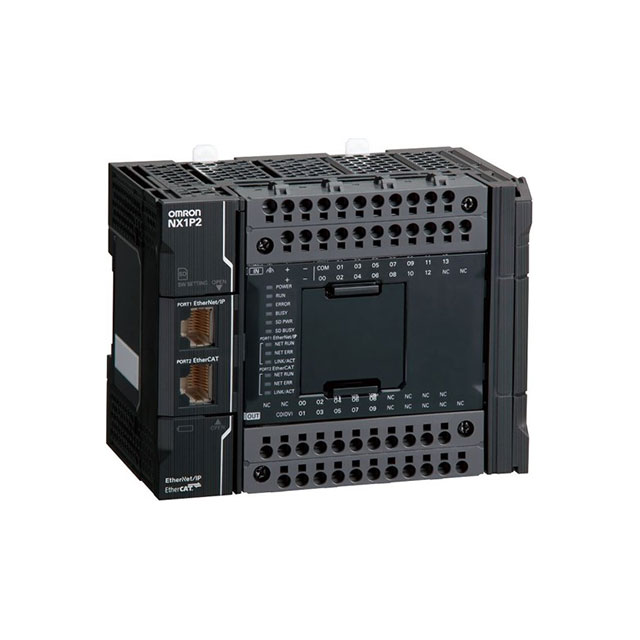

Контроллер Omron NX1P2-9024DT1 — это компактный программируемый логический контроллер серии NX1P2, который в одном корпусе совмещает логику управления, встроенные дискретные входы и выходы, сетевые порты и базовое управление приводами. Его ставят в шкаф управления небольшой машины или станции и подключают к нему датчики, исполнительные устройства и модули расширения.
Это исполнение имеет 14 дискретных входов и 10 дискретных выходов. Входы работают с датчиками типа PNP и NPN, выходы — типа PNP, и эту особенность нужно учесть при согласовании с исполнительными устройствами. Если встроенных точек не хватает, к контроллеру подключаются до восьми модулей расширения серии NX. Кроме того, через сеть можно добавить до 16 удалённых узлов ввода-вывода, то есть вынести часть сигналов ближе к объекту и сократить длину кабелей.
Для управления движением контроллер рассчитан на четыре оси с позиционированием от точки к точке. Синхронных осей в этом исполнении нет, поэтому задачи с электронным редуктором или кулачком, где нужна синхронизация нескольких приводов, ему не подходят. Время цикла основной задачи составляет 2 мс. Программируется контроллер в среде Sysmac Studio на языках стандарта МЭК.
Для связи предусмотрены два порта Ethernet. Они поддерживают ведущее устройство сети EtherCAT, обмен по EtherNet/IP и обмен по Ethernet TCP/IP. USB-портов нет. Одна опционная плата последовательного интерфейса добавляет RS-232C, RS-422 или RS-485. Питание — постоянное напряжение 20,4–28,8 В. Память программ — 1,5 МБ, память переменных — 2 МБ. Размеры корпуса — 130 × 100 × 71 мм, масса — 590 г.
Основные характеристики
- Производитель: Omron
- Обозначение: NX1P2-9024DT1
- Дискретные входы: 14, тип PNP/NPN
- Дискретные выходы: 10, тип PNP
- Модули расширения: до 8
- Удалённые узлы ввода-вывода: до 16
- Оси «точка-точка»: 4
- Синхронные оси: 0
- Время цикла основной задачи: 2 мс
- Память программ и переменных: 1,5 МБ и 2 МБ
- Порты связи: 2 порта Ethernet, EtherCAT (ведущее устройство), EtherNet/IP, Ethernet TCP/IP
- Последовательный интерфейс: одна опционная плата, RS-232C, RS-422 или RS-485
- Питание: постоянный ток 20,4–28,8 В
- Габариты и масса: 130 × 100 × 71 мм, 590 г
Где применяется
- Упаковочные машины: управление подачей, позиционирование простых приводов, обмен с панелью оператора.
- Транспортёры и накопители: логика участков, обмен с частотными преобразователями по сети.
- Станции дозирования: управление клапанами и насосами, учёт сигналов от удалённых узлов.
- Небольшие станки и сборочные посты: локальная логика с возможностью наращивать число каналов модулями.
