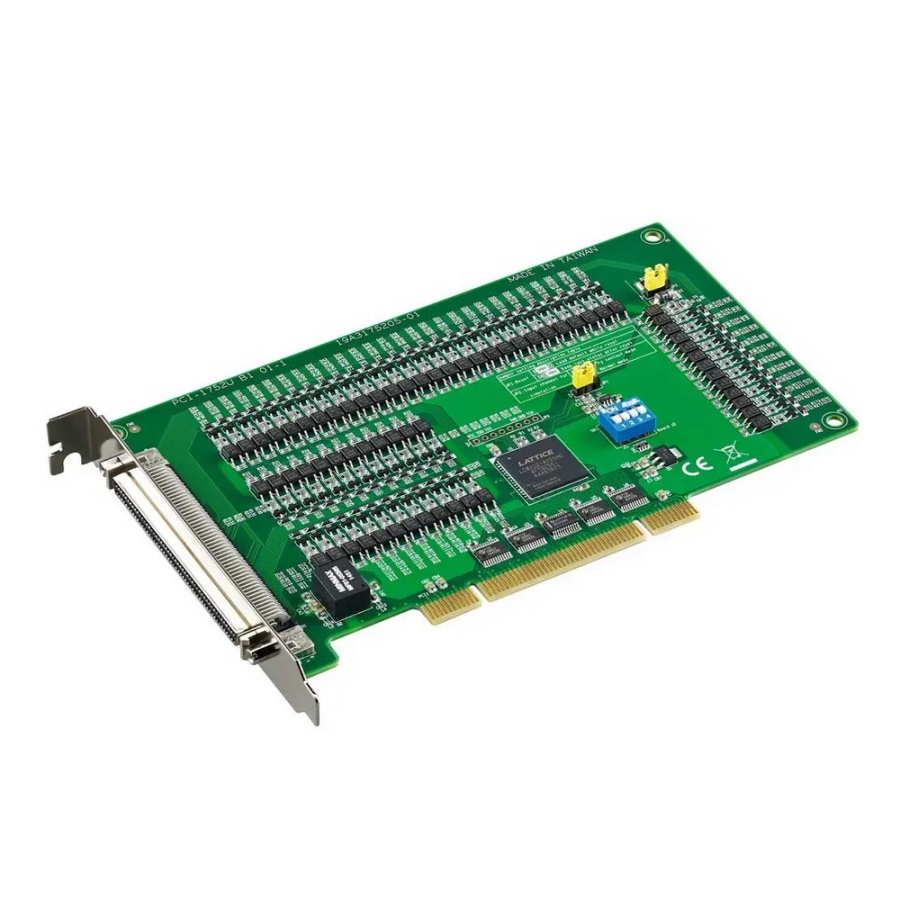

Плата Advantech PCI-1752U-BE — интерфейсная плата цифрового вывода с гальванической изоляцией на 64 канала. Она устанавливается в слот расширения шины PCI версии 2.2 и позволяет компьютеру управлять внешними исполнительными цепями: реле, контакторами, индикаторами и другими нагрузками. Выходы выполнены по схеме sink, то есть с втекающим током.
Каждый канал изолирован от шины компьютера, напряжение изоляции на выходе — 2500 В постоянного тока. Выходное напряжение — от 5 до 40 В постоянного тока, нагрузка — до 200 мА на канал. Изоляция защищает компьютер от помех и бросков напряжения во внешних цепях, что важно при работе рядом с силовым оборудованием.
Внешнее подключение — через один 100-контактный разъём SCSI. Для вывода каналов на клеммы потребуются кабель и клеммный блок, которые в характеристиках не указаны и подбираются отдельно. Плата питается от основной платы компьютера, потребление — 5 В и 230 мА. Размеры платы — 175 × 100 мм, масса — 300 г. В комплект входят плата и краткое руководство.
Ограничения: плата рассчитана на слот PCI, поэтому подходит только компьютерам и промышленным шасси, где такой слот есть. Тип выходов — со втекающим током, и нагрузки с другой схемой подключения придётся согласовывать отдельно. Область применения по заводским данным — автоматизированные системы управления.
Основные характеристики
64 изолированных выхода, шина PCI v2.2, изоляция 2500 В, выходное напряжение 5–40 В, до 200 мА на канал, разъём SCSI на 100 контактов.
Где применяется
- Автоматизированные системы управления: включение и отключение исполнительных устройств по командам программы.
- Управление реле и контакторами: коммутация нагрузок до 200 мА на канал при напряжении 5–40 В.
- Установки с электрическими помехами: гальваническая изоляция отделяет компьютер от внешних цепей.
- Стенды и испытательные системы: вывод большого числа дискретных сигналов через один разъём.
