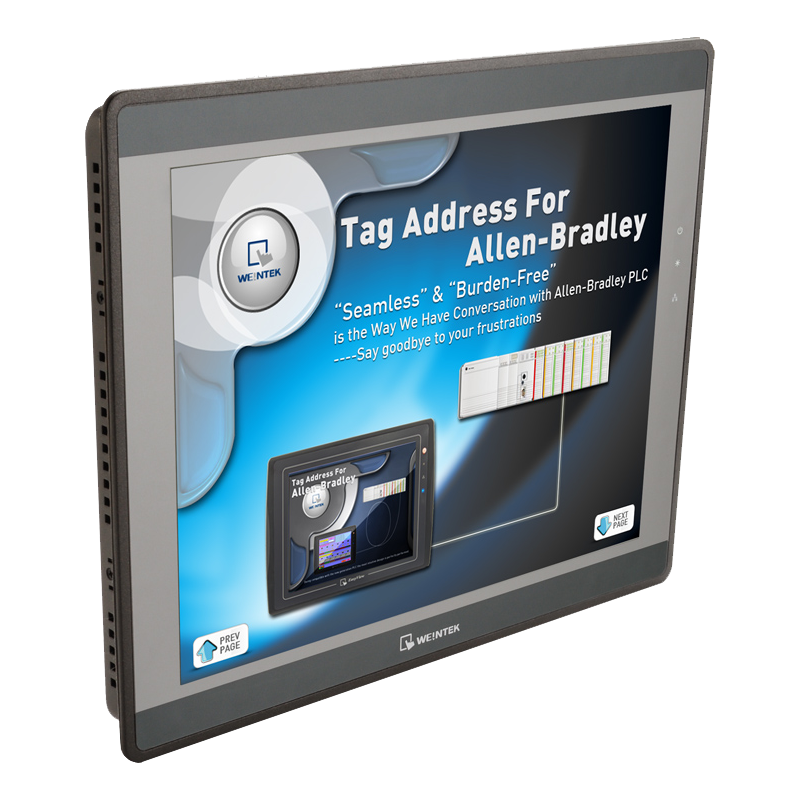

Панель оператора Weintek eMT3150A — панельный компьютер с сенсорным дисплеем, предназначенный для управления промышленным оборудованием и визуализации технологических процессов на щите или в шкафу управления. Экран TFT LCD с диагональю 12,1 дюйма и разрешением 1024×768 точек передаёт до 16,7 млн цветов, а резистивный сенсорный слой распознаёт нажатие пальцем, стилусом или рукой в перчатке, что удобно на производстве, где оператор работает в средствах защиты.
Корпус панели алюминиевый, рассчитан на монтаж в панель — вырез в двери шкафа управления или на щите, с фиксацией зажимами по периметру. Габариты корпуса 317×244×46 мм (ширина×высота×глубина). Фронтальная часть имеет степень защиты IP66, поэтому панель выдерживает попадание пыли и направленные струи воды при мойке оборудования, что востребовано в пищевом производстве и в цехах с влажной уборкой.
Вычислительную часть образует 32-битный RISC-процессор с тактовой частотой 800 МГц, 256 МБ оперативной памяти SRAM и 256 МБ встроенной flash-памяти, где хранится проект визуализации. Панель работает под управлением специализированной операционной системы и программируется в среде EasyBuilder Pro — в ней собираются экраны оператора, тревоги, тренды параметров и сценарии обмена данными с контроллером.
Для связи с ПЛК и периферией предусмотрены два порта RS-232/485, порт Ethernet 10/100 Мбит/с с разъёмом RJ-45 и два порта USB 2.0; отдельно выведены видеовход RCA для подключения аналоговой камеры и линейный аудиовыход для звуковой сигнализации. Питание панели — 24 В постоянного тока, потребляемая мощность 20,5 Вт. Панель сертифицирована по CE/FCC и соответствует нормам электромагнитной совместимости EN 55024, EN 61000-3-2, EN 61000-3-3 и EN 55022 Class A, что подтверждает её работу рядом с силовыми цепями и частотными преобразователями.
Основные характеристики
- Диагональ экрана: 12,1"
- Разрешение: 1024×768 точек, 16,7 млн цветов
- Тип сенсорного экрана: резистивный
- Процессор: 32-битный RISC, 800 МГц
- Оперативная память: 256 МБ SRAM
- Встроенная Flash-память: 256 МБ
- Корпус: алюминиевый, монтаж в панель
- Степень защиты: IP66
- Интерфейсы: 2×RS-232/485, Ethernet RJ-45 10/100 Мбит/с, 2×USB 2.0, видеовход RCA, линейный аудиовыход
- Питание: 24 В DC, 20,5 Вт
- Габариты (Ш×В×Г): 317×244×46 мм
- Температура эксплуатации: 0...50 °C
- Температура хранения: -20...70 °C
- Влажность: 10...90 %
- Сертификаты: CE/FCC
Где применяется
- Шкафы управления станками и линиями: монтаж в дверь шкафа, интерфейс оператора для запуска, останова и мониторинга оборудования
- Пищевое и фармацевтическое производство: защита IP66 допускает мойку панели в зонах с влажной уборкой
- Насосные и вентиляционные станции: связь по RS-485 с контроллерами и частотными преобразователями
- Объекты с видеоконтролем: вход RCA для подключения аналоговой камеры к экрану оператора
