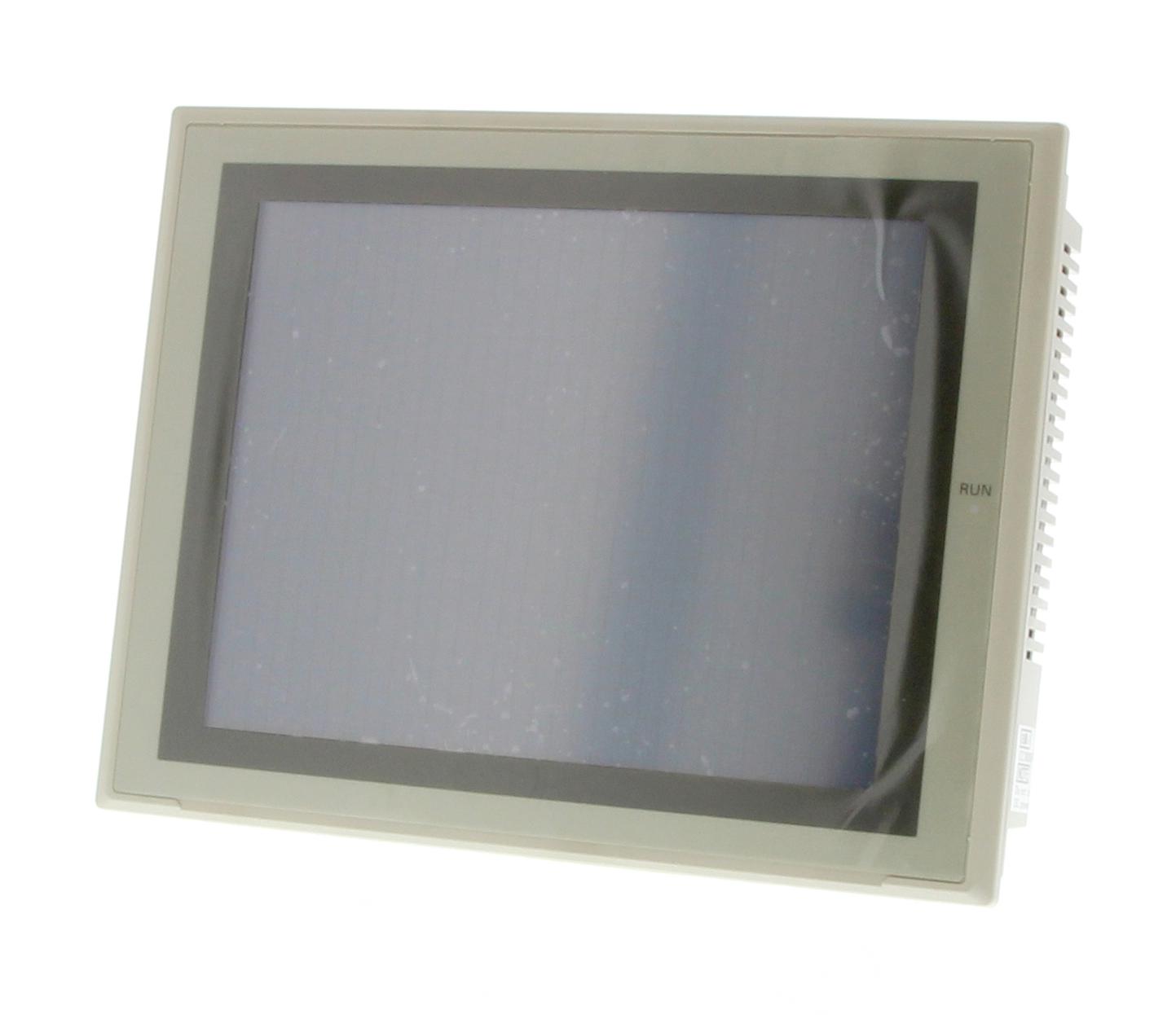

Панель оператора HMI Omron NS10-TV01B-V2 — сенсорный программируемый терминал для построения человеко-машинного интерфейса на производственных линиях и в составе шкафов управления. Устройство подключается к промышленному контроллеру и выводит оператору мнемосхемы, текущие параметры процесса, тревоги и тренды, а также принимает команды через сенсорный экран без дополнительной клавиатуры или мыши.
Экран терминала — TFT-панель диагональю 10,4 дюйма с разрешением 640×480 точек и поддержкой 32768 цветов. Такого разрешения достаточно для отображения нескольких технологических окон одновременно: графиков, таблиц уставок и списков сигнализаций без переключения между экранами.
Для связи с оборудованием панель оснащена одним портом Ethernet и двумя портами RS-232, а также одним портом USB. Через Ethernet терминал соединяется с контроллером или локальной сетью цеха, порты RS-232 используются для подключения дополнительных устройств или второго канала связи, а порт USB — для переноса проектов и архивов со сменных носителей. Портов RS-422 и RS-485 в этом исполнении нет, что стоит учитывать при выборе интерфейса связи с контроллером.
Корпус панели рассчитан на встраивание в дверь шкафа или пульта: вырез под установку — 228×302 мм, габариты по фронту — 241×323 мм, глубина встройки за панелью — 42 мм, масса — 2300 г. Лицевая сторона имеет степень защиты IP65, поэтому переднюю часть терминала можно эксплуатировать в цехах с пылью и брызгами воды без дополнительного кожуха. Корпус выполнен в бежевом цвете.
Основные характеристики
- Диагональ экрана: 10,4 дюйма
- Тип дисплея: TFT
- Разрешение: 640×480 точек
- Количество цветов: 32768
- Порты Ethernet: 1
- Порты RS-232: 2
- Порты USB: 1
- Степень защиты лицевой стороны: IP65
- Вырез в панели (В×Ш): 228×302 мм
- Габариты по фронту (В×Ш): 241×323 мм
- Глубина встройки: 42 мм
- Масса: 2300 г
- Цвет корпуса: бежевый
Где применяется
- Машиностроение: управление станками и производственными линиями с выводом параметров процесса и тревог на сенсорный экран
- Упаковочное оборудование: настройка рецептов и уставок упаковочных машин через единый интерфейс оператора
- Пищевое производство: контроль технологических режимов с защищённой от пыли и влаги лицевой панелью
- Модернизация действующих систем: замена устаревших пультов индикации на терминал с поддержкой сети Ethernet и последовательных портов
