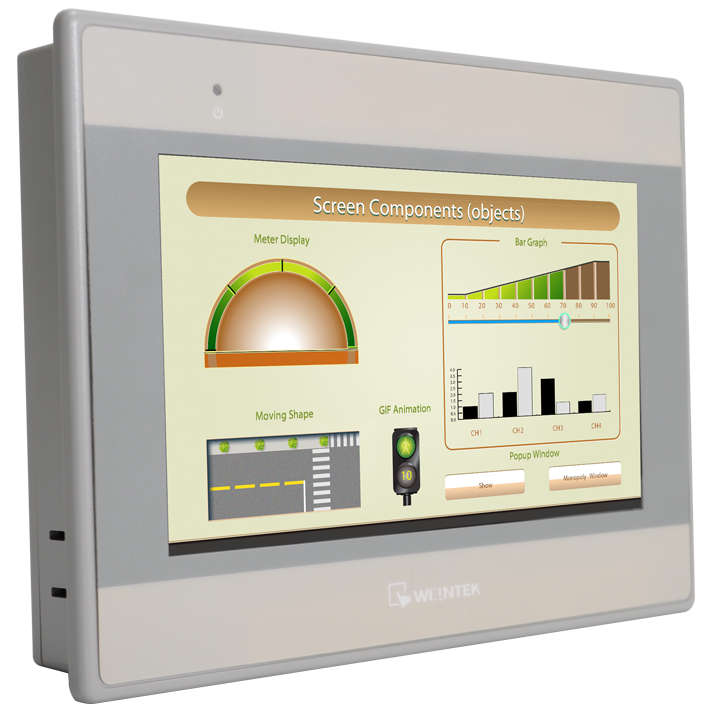

Панель оператора HMI Weintek MT8070IE — панельный компьютер со встроенным сенсорным дисплеем для построения интерфейса управления промышленным оборудованием. Экран резистивного типа, диагональю 4.3 дюйма, выполнен по технологии LCD TFT и поддерживает отображение до 16.7 млн цветов при максимальном разрешении 480 x 272 точки. Яркость подсветки 500 кд/м2 обеспечивает читаемость показаний при обычном цеховом освещении. Управляющий проект визуализации создаётся и загружается через инструментальную среду EasyBuilder Pro, сама панель работает под управлением специализированной операционной системы производителя.
Вычислительную часть панели составляет 32-битный RISC-процессор с тактовой частотой 600 МГц, дополненный 128 МБ оперативной памяти SRAM и 128 МБ встроенной Flash-памяти для хранения проекта визуализации и архивов. Связь с контроллерами и периферией организована через два последовательных COM-порта — один совмещённый RS-232/485 и один выделенный RS-485, а также через порт Ethernet 10/100 Мбит/с с разъёмом RJ-45 для подключения к промышленной сети или к ПК на этапе программирования. Для внешних USB-устройств предусмотрен один порт USB 2.0. Питание панели — от источника постоянного тока 24 В.
Корпус пластиковый, рассчитан на монтаж в панель управления или дверцу шкафа с выступом лицевой части наружу. Габариты устройства 128 x 102 x 32 мм. Класс защиты корпуса IP65 обеспечивает пыленепроницаемость и защиту от струй воды с фронтальной стороны, что позволяет устанавливать панель в цехах с влажной уборкой и повышенной запылённостью. Рабочий диапазон температур — от 0 до 50 °С, диапазон хранения и транспортировки — от -20 до 60 °С, допустимая влажность воздуха — 10-90 % без конденсации. Панель имеет сертификат соответствия CE.
Резистивный сенсорный экран реагирует на нажатие пальцем в перчатке, стилусом или любым твёрдым предметом, что удобно при работе оператора в защитной одежде. Потребляемая мощность панели не превышает 7.5 Вт, что снижает требования к источнику питания и тепловыделение внутри шкафа управления.
Основные характеристики
- Диагональ экрана: 4.3 "
- Тип дисплея: LCD TFT
- Тип сенсорного экрана: Резистивный
- Максимальное разрешение: 480 x 272 точек
- Количество цветов: 16.7 млн. цветов
- Яркость номинальная: 500 кд/м2
- Процессор: 32-битный RISC, 600 МГц
- Оперативная память: 128 МБ SRAM
- Встроенная Flash-память: 128 МБ
- COM-порты: 2 (1 x RS-232/485, 1 x RS-485)
- Ethernet: 1 порт 10/100 Мбит/с, разъем RJ-45
- USB: 1 порт USB 2.0
- Входное напряжение: DC 24 В
- Мощность потребляемая: 7.5 Вт
- Конструкция корпуса: Пластиковый, монтаж в панель
- Степень защиты корпуса: IP65
- Габариты (Ш x В x Г): 128 x 102 x 32 мм
- Температура эксплуатации: 0 ... 50 °С
- Температура хранения: -20 ... 60 °С
- Влажность: 10 ... 90 %
- Инструментальная среда: EasyBuilder Pro
- Сертификаты: CE
Где применяется
- Шкафы управления станками и производственными линиями: вывод параметров процесса и ввод команд оператором прямо с лицевой панели шкафа
- Производства с повышенной влажностью и запылённостью: корпус IP65 допускает установку в зонах влажной уборки в пищевой и химической промышленности
- Локальные посты управления насосными и вентиляционными установками: подключение к контроллеру по RS-485 или Ethernet для мониторинга и управления процессом
- Модернизация оборудования с заменой устаревших операторских панелей: компактные габариты и стандартные интерфейсы упрощают встраивание в существующую схему управления
