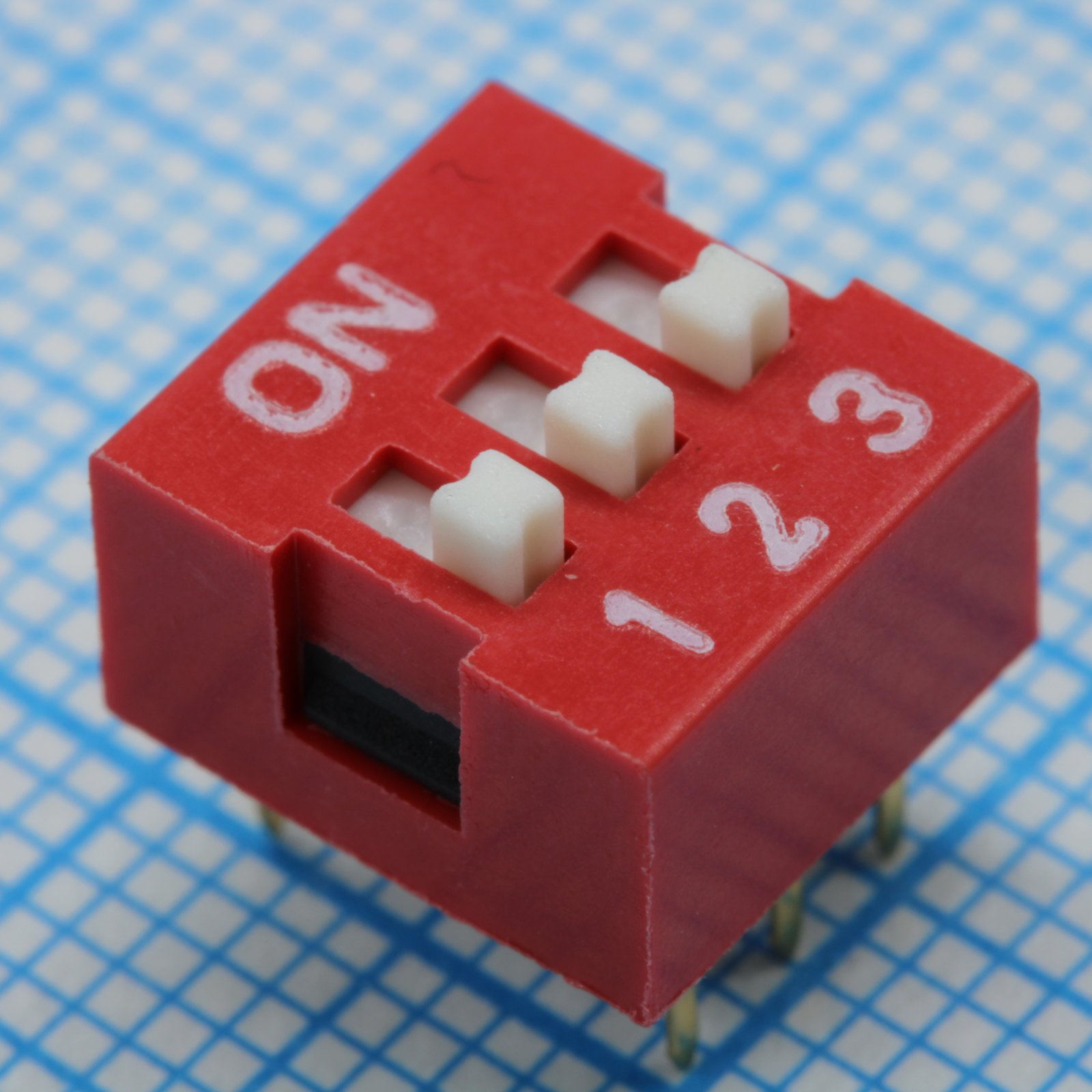

Переключатель CONNFLY DS1040-03RN — DIP-переключатель на три позиции из серии DS1040, устанавливается на печатную плату и служит для ручной настройки конфигурации электронного устройства. Каждая позиция работает как независимый выключатель по схеме SPST, замыкая или размыкая свою цепь при переводе толкателя.
Основание корпуса выполнено из чёрного инженерного пластика, крышка — из пластика красного цвета, толкатели белые. Контакты изготовлены из медного сплава с золочением, что обеспечивает стабильное переходное сопротивление не более 100 мОм при многократных переключениях. Монтаж выводной, шаг выводов 2,54 мм, шаг рядов 7,62 мм; при трёх позициях длина корпуса составляет 9,08 мм, для других вариантов количества позиций в серии длина рассчитывается по формуле N×2,54+1,46 мм.
Номинальные электрические параметры — 24 В переменного или постоянного тока при токе 100 мА. Сопротивление изоляции составляет 1000 МОм при испытательном напряжении 500 В постоянного тока, диэлектрическая прочность — 500 В переменного тока в течение одной минуты. Усилие переключения не превышает 800 г, ход толкателя — 1,90 мм, электрический ресурс — 2000 циклов переключения.
Диапазон рабочих температур переключателя — от −40 до +105 °C, что позволяет использовать его в неотапливаемых шкафах автоматики и в оборудовании с расширенными температурными требованиями.
Основные характеристики
- Тип: DIP-переключатель, 3 позиции, схема SPST
- Монтаж: выводной, шаг 2,54 мм, шаг рядов 7,62 мм, длина корпуса 9,08 мм
- Материалы: основание — чёрный пластик, крышка — красный пластик, контакты — медный сплав с золочением
- Номинальное напряжение: 24 В AC/DC
- Номинальный ток: 100 мА
- Сопротивление контакта: не более 100 мОм
- Сопротивление изоляции: 1000 МОм при 500 В пост. тока
- Диэлектрическая прочность: 500 В перем. тока, 1 минута
- Электрический ресурс: 2000 циклов
- Усилие переключения: до 800 г
- Ход толкателя: 1,90 мм
- Температурный диапазон: −40…+105 °C
Где применяется
- Платы промышленных контроллеров и модулей ввода-вывода: установка адреса устройства или режима работы
- Сетевое и телекоммуникационное оборудование: настройка параметров интерфейсов на плате
- Источники питания и преобразователи: выбор рабочего режима без внешней обвязки
- Испытательное и измерительное оборудование: конфигурация каналов и режимов измерения
Специалисты Азияторга подберут переключатель CONNFLY DS1040-03RN под конкретную плату, предложат аналог при необходимости и рассчитают срок поставки из Китая. Заявку можно отправить на prom@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Порядок простой: вы присылаете перечень позиций или задачу, мы подбираем оборудование, проверяем совместимость и готовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции, которых нет в наличии, везём под заказ — срок подтверждаем до оплаты, а не после.
Если точной позиции нет или она снята с производства, предлагаем аналог и показываем, чем он отличается по параметрам. Заявки принимаем на prom@tkasiatorg.ru.
Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации. Работаем по договору, с НДС.
Цена указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты зависит от суммы и срока поставки: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии. Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме.
Промышленное оборудование и комплектующие поставляется под заказ напрямую от производителей и со складов в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: типовые позиции занимают от трёх до шести недель, оборудование под проект — по согласованному графику. Точный срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна одной партией или частями, если часть номенклатуры готова раньше.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя — расчёт готовим вместе с коммерческим предложением.
На поставляемое оборудование распространяется гарантия производителя. Гарантийный срок и условия указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку и комплектность с заказанным, контролируем целостность упаковки. По запросу предоставляем фотографии партии до отправки.
Помогаем с подбором аналога, если позиция снята с производства или недоступна в нужный срок, и объясняем разницу по параметрам. Вопросы по гарантии и сервису — на prom@tkasiatorg.ru.
