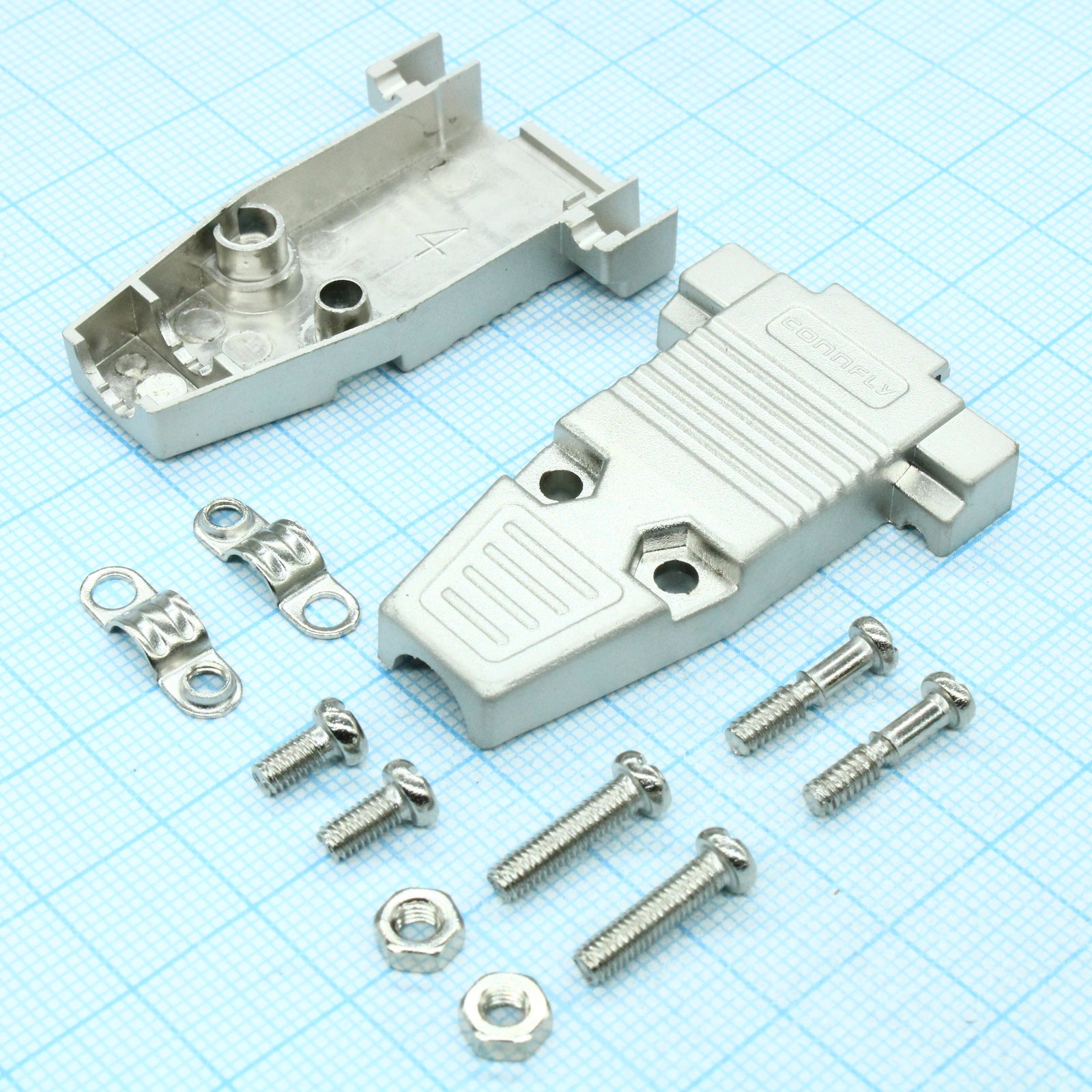

Кожух CONNFLY DS1047-09M2S-N представляет собой металлический кожух для D-SUB разъёма на 9 контактов. Устройство надевается на разъём и закрывает выводы проводников, придавая соединению механическую жёсткость и защиту от случайного излома контактов при монтаже и обслуживании оборудования.
Корпус кожуха выполнен из цинкового сплава с никелевым покрытием, что обеспечивает устойчивость к коррозии и стабильный электрический контакт при заземлении экрана кабеля. Крышка изготовлена из того же сплава, поэтому по всей конструкции сохраняется одинаковая механическая прочность и совместимость по покрытию.
Кожух комплектуется двумя винтами разной длины — M3×12 и M3×6, которыми стягиваются половины корпуса вокруг кабеля и фиксируется сам разъём на панели. Исполнение DS1047-09M2S-N относится к серии коротких кожухов CONNFLY, поэтому винты подобраны под тонкий кабель без запаса по длине, характерного для кожухов под толстые экранированные жгуты.
Монтаж кожуха на плату или корпус выполняется выводным способом (THT): ответная часть разъёма впаивается в отверстия платы, а кожух надевается сверху и стягивается винтами независимо от способа пайки контактов. Такое разделение позволяет заменить кожух отдельно от самого разъёма при повреждении корпуса.
Основные характеристики
- Серия: DS1047
- Производитель: CONNFLY
- Артикул: DS1047-09M2S-N
- Модель: DS1047
- Корпус: D-SUB 9 pin Metal Hood
- Материал: Metal (Zinc alloy)
- Тип монтажа: THT
Где применяется
- Промышленная автоматика: защита разъёмов интерфейсов RS-232 и RS-485 на панелях контроллеров и преобразователей
- Измерительное оборудование: экранирование и механическая фиксация кабельных соединений на лабораторных приборах
- Сетевое и коммутационное оборудование: кожух консольных и сервисных D-SUB портов
- Ремонт и обслуживание кабельных сборок: замена повреждённого кожуха без переделки самого разъёма
