Контроллер WIZnet W5300 — микросхема полностью встроенного сетевого контроллера Ethernet с электропитанием 3,6 В. Она берёт сетевой обмен на себя, поэтому основной микроконтроллер устройства не тратит ресурсы на обработку пакетов. Стек протоколов реализован аппаратно, а управляющий процессор работает с ним через обращения к регистрам.

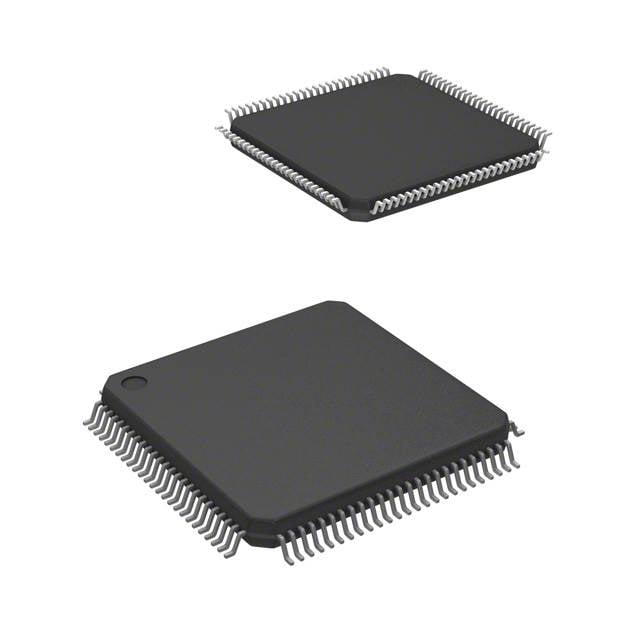

Микросхема выпускается в корпусе 100-LQFP размером 14×14 мм и монтируется на плату по технологии SMD. Поэтому она предназначена для разработчиков и производителей электроники, а не для подключения в готовом шкафу. Ток потребления указан в данных как 5 мА, рабочая температура от −40 до +80 °C.
В исходных данных на позицию много параметров, относящихся не к сетевым контроллерам, а к ШИМ-контроллерам питания: диапазон мощности, частоты переключения, ток драйвера затвора. К этой микросхеме они отношения не имеют, и в подборе использоваться не должны. Разрядность и тип шины подключения, объём внутренних буферов в имеющихся данных не приведены. Их нужно брать из даташита производителя.
Перед заказом нужно сверить схему включения, уровни сигналов и требования к питанию 3,6 В с платой заказчика. Если проект уже использует другой сетевой контроллер, специалисты компании проверят совместимость по выводам и программному интерфейсу.
Основные характеристики
Аппаратный сетевой контроллер Ethernet, питание 3,6 В, корпус 100-LQFP 14×14 мм, монтаж SMD. Температура от −40 до +80 °C.
Где применяется
- Встраиваемые системы: добавление Ethernet в изделие на простом микроконтроллере.
- Промышленная автоматика: сетевые модули и преобразователи интерфейсов.
- Разработка плат: приложение не нужно переписывать под программный сетевой стек.
- Неотапливаемые помещения: расширенный диапазон температур.
