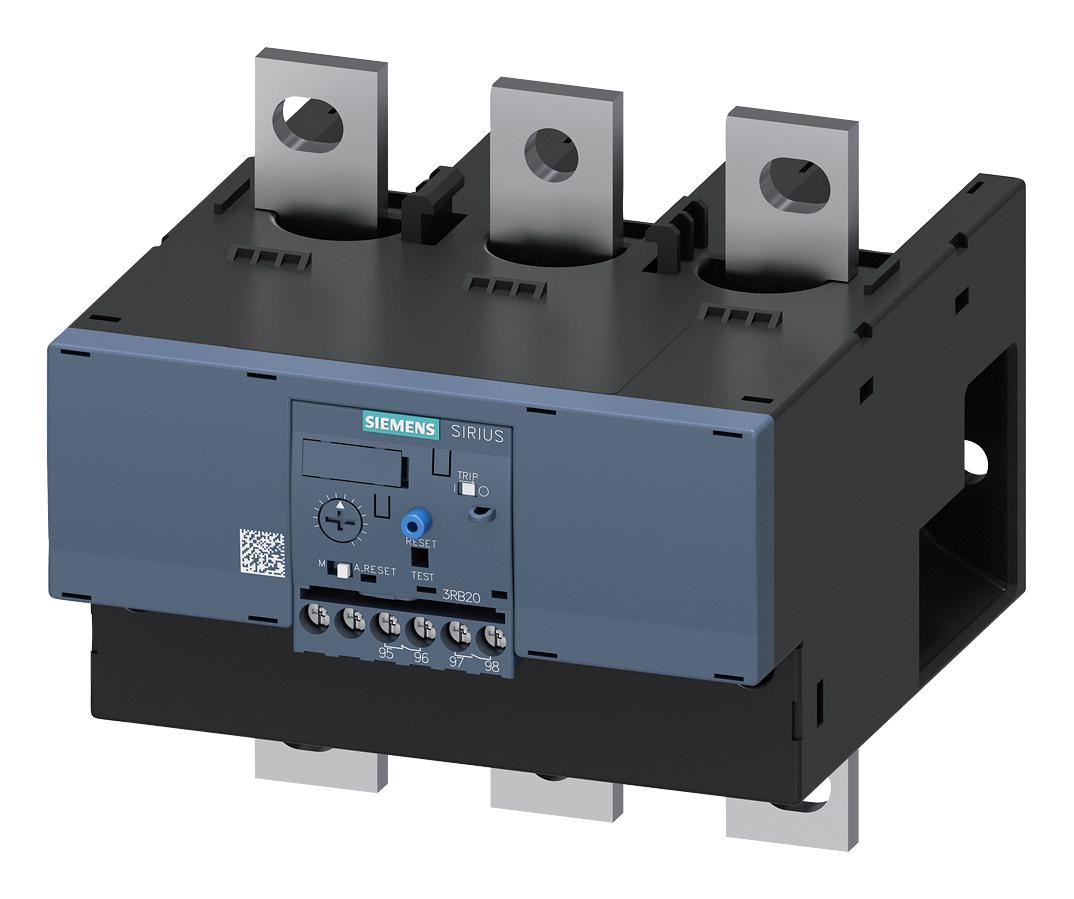

Реле Siemens 3RB2066-1GC2 — электронное реле перегрузки для защиты трёхфазных асинхронных двигателей, выполненное в типоразмере S10/S12 с классом отключения 10. Реле устанавливается на контактор и постоянно контролирует ток в силовой цепи двигателя: при затянутой перегрузке, заклинивании привода или обрыве фазы оно формирует сигнал на отключение контактора, прежде чем обмотки успеют перегреться.
Главная цепь реле подключается шинным зажимом с моментом затяжки на главных контактах 20–22 Н·м, резьба М10, а расчётное напряжение изоляции составляет 1000 В. Такое исполнение рассчитано на трёхфазные двигатели мощностью от 30 до 132 кВт при 400 В, от 45 до 160 кВт при 500 В и от 55 до 250 кВт при 690 В, то есть на приводы средней и большой мощности, где отдельное тепловое реле встраивается в состав силового шкафа, а не в компактный пускатель.
Цепь вспомогательных и управляющих контактов подключается винтовыми зажимами М3 с моментом затяжки 0,8–1,2 Н·м; под один зажим допускается один провод сечением 0,5–4 мм² или два провода по 0,5–2,5 мм², для тонкопроволочных жил с наконечниками — один провод 0,5–2,5 мм² или два по 0,5–1,5 мм². Реле поддерживает три режима возврата в исходное состояние: ручной, дистанционный и автоматический, при этом дистанционный и ручной сброс происходят практически мгновенно, а автоматический сброс типично занимает около 3 минут — это время нужно закладывать в логику перезапуска привода после устранения перегрузки.
Устройство сохраняет работоспособность при вибрации 15 мм в диапазоне 1–6 Гц и 20 м/с² в диапазоне 6–500 Гц в течение 10 циклов, а также выдерживает ударные нагрузки 15 g длительностью 11 мс по МЭК 60068-2-27. Помехоустойчивость подтверждена по МЭК 61000-4-4 (импульсные помехи 2 кВ на цепях питания и 1 кВ на сигнальных цепях), МЭК 61000-4-5 (линейное перенапряжение 1 кВ между проводом и землёй) и МЭК 61000-4-6 (высокочастотные наводки 10 В в диапазоне 0,15–80 МГц) — все три показателя соответствуют классу резкости 3. Диапазон рабочих температур составляет от −25 до +60 °C, при хранении и транспортировке — от −40 до +80 °C.
Основные характеристики
- Типоразмер: S10/S12
- Класс отключения: 10
- Присоединение главной цепи: шинный зажим, резьба М10, момент 20–22 Н·м
- Присоединение вспомогательных цепей: винтовой зажим М3, момент 0,8–1,2 Н·м
- Мощность двигателя при 400 В: 30–132 кВт
- Мощность двигателя при 500 В: 45–160 кВт
- Мощность двигателя при 690 В: 55–250 кВт
- Расчётное напряжение: 1000 В
- Режимы сброса: ручной, дистанционный, автоматический (типично 3 мин)
- Вибропрочность: 15 мм (1–6 Гц), 20 м/с² (6–500 Гц), 10 циклов
- Ударопрочность: 15 g / 11 мс по МЭК 60068-2-27
- Температура эксплуатации: −25…+60 °C
- Температура хранения и транспортировки: −40…+80 °C
Где применяется
- Приводы насосов и компрессоров: защита мощных электродвигателей от перегрузки при длительной работе под нагрузкой
- Конвейерные и подъёмные механизмы: отключение привода при заклинивании или превышении тока в тяжёлом пуске
- Вентиляционные установки: контроль тока двигателей вентиляторов большой мощности в системах ОВК и промышленной вентиляции
- Силовые шкафы на базе контакторов SIRIUS: отдельно устанавливаемое реле для схем с шинным монтажом главной цепи
