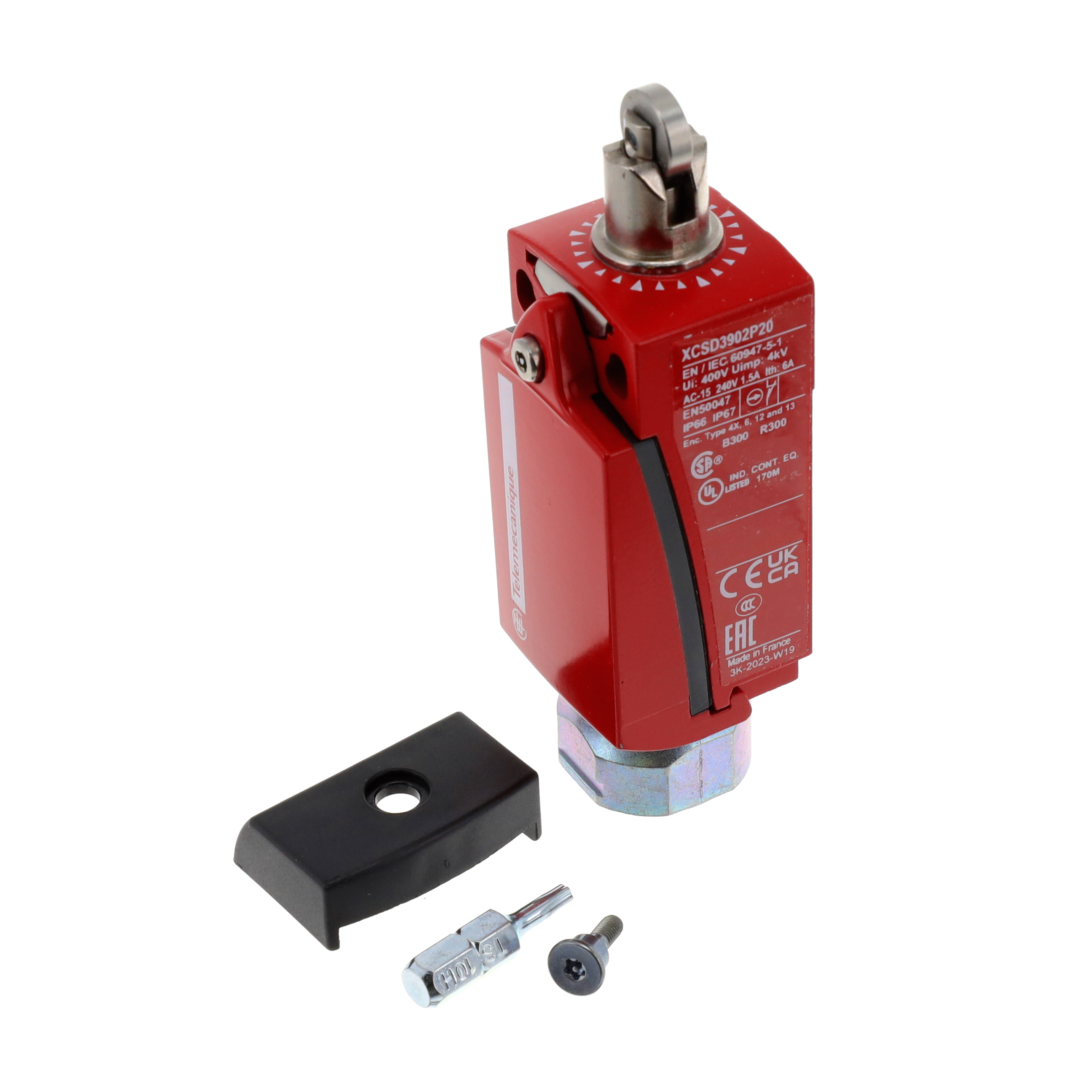

Компонент Schneider Electric XCSD3902P20 — это металлический концевой выключатель из серии выключателей для цепей безопасности. Он преобразует механическое перемещение в электрический сигнал: когда подвижная часть машины, дверь или ограждение нажимает на ролик, контакты переключаются. Такие выключатели ставят в положениях, где система управления должна достоверно знать, закрыто ограждение или достигнуто крайнее положение.
Управляющий элемент — толкатель с прямым роликом, ось которого расположена параллельно. Ролик снижает износ при скользящем контакте с кулачком или планкой, поэтому устройство подходит там, где упор движется вдоль корпуса, а не бьёт по нему в торец. Функция переключения — мгновенная: контакты меняют состояние рывком, независимо от скорости нажатия.
Контактная группа состоит из одного нормально разомкнутого и двух нормально замкнутых контактов. В данных также указан один вспомогательный контакт безопасности. Для цепей безопасности обычно используют именно нормально замкнутые контакты: обрыв провода или отказ при этом приводит к размыканию цепи, а не к ложному разрешению пуска. Номинальный рабочий ток при категории AC-15 на 230 В составляет 1,5 А, при DC-13 на 230 В — 0,1 А. Коммутировать более тяжёлые нагрузки напрямую не следует: нужен промежуточный контактор или реле.
Корпус прямоугольной формы выполнен из металла и имеет степень защиты IP66, то есть защищён от пыли и мощных струй воды. Подключение выполняется через метрический кабельный ввод. Нижняя граница рабочей температуры окружающей среды — минус 25 °C. Исполнение не взрывозащищённое ни по газу, ни по пыли, а встроенного интерфейса связи для цепей безопасности нет, поэтому в опасных зонах и в сетевых системах безопасности без дополнительных устройств он не применяется.
Основные характеристики
- Тип изделия: концевой выключатель, серия для цепей безопасности
- Элемент управления: толкатель с прямым (параллельным) роликом
- Контакты: 1 нормально разомкнутый и 2 нормально замкнутых
- Вспомогательные контакты безопасности: 1
- Функция переключения: мгновенная
- Рабочий ток AC-15, 230 В: 1,5 А
- Рабочий ток DC-13, 230 В: 0,1 А
- Материал корпуса: металл, прямоугольная форма
- Степень защиты: IP66
- Подключение: метрический кабельный ввод
- Нижняя граница температуры: минус 25 °C
- Взрывозащита: отсутствует
Где применяется
- Ограждения станков и линий: контроль положения дверец и защитных кожухов, блокировка пуска при открытом ограждении.
- Конвейеры и транспортные механизмы: определение крайних положений подвижных узлов и тележек.
- Прессы и упаковочное оборудование: сигнал о положении подвижной траверсы или защитного экрана.
- Наружные и влажные участки: установка там, где нужна защита IP66, при условии, что нет взрывоопасной среды.
